![EXITEQ EX-1136 нержавеющая сталь [15/22] Страница 15](/img/pdf.png)
EXITEQ EX-1136 нержавеющая сталь [15/22] Страница 15
![EXITEQ EX-1136 нержавеющая сталь [15/22] Страница 15](/views2/1871446/page15/bgf.png)
Содержание
- Ехцец 1
- Инструкция 1
- Страница 1 1
- Страница 2 2
- Содержание 3
- Страница 3 3
- Важная информация 4
- Страница 4 4
- Б описание вытяжки 5
- Комплектность 5
- Рис 1 вешний вид кухонной вытяжки и схеме размеров 5
- Страница 5 5
- Технические данные 5
- А описание вытяжки 6
- Страница 6 6
- Страница 7 7
- Указания по безопасности и предупреждения 7
- Страница 8 8
- Указания по безопасности и предупреждения 8
- Страница 9 9
- Указания по безопасности и предупреждения 9
- Tit режимы работы вытяжки 10
- Страница 10 10
- Монтаж 11
- Страница 11 11
- Монтаж 12
- Неверно 12
- Страница 12 12
- Монтаж 13
- Страница 13 13
- Страница 14 14
- Страница 15 15
- Установка вытяжки 15
- Выбор уровня мощности 16
- И образованием запаха например при обжаривании выберите интен сивный уровень мощности 3 скорость работы 16
- Очень сильным выделением пара 16
- Пахов от легкого до сильного уровня вы можете выбрать от 1 3 уровня мощности рис 0 16
- При образовании испарений и за 16
- При приготовлении с временным 16
- Рис 10 выбор уровня мощности 16
- Сенсорное управление т02 16
- Страница 16 16
- Управление вытяжкой 16
- Страница 17 17
- Установка фильтра 17
- Страница 18 18
- Установка фильтра 18
- Очистка фильтра и уход за вытяжкой 19
- Страница 19 19
- V замена ламп освещения 20
- Й очистка фильтра и уход за вытяжкой 20
- Страница 20 20
- Если возникает любая проблема с работой кухонной вытяжки про 21
- Изделие должно храниться в упа 21
- Изделие должно храниться и транс 21
- Кованном состоянии в закрытом по 21
- Мещении гарантирующем защиту от атмосферных и других вредных воз действий при температуре воздуха от 5 до 40 с и относительной влажно сти не более 80 при отсутствии в воз духе кислотных и других паров вред но действующих на панели 21
- Портироваться в заводской упаковке только в положении указанном на ма нипуляционных знаках 21
- Правила хранения 21
- Причины 21
- Проблемы возможные 21
- Сим связаться с квалифицированным специалистом из сервисного цен тра и проконсультироваться с ним по причине неисправности и способу устранения проблемы 21
- Способы 21
- Страница 21 21
- Устранение проблем 21
- Устранения 21
- Информация о производителе 22
- Страница 22 22
- Экономия электроэнергии 22
Похожие устройства
- Foodatlas IM-12 Руководство по эксплуатации
- Thermex TopflowPro21000 Руководство по эксплуатации
- Ascoli ADRF305WEMBI Руководство по эксплуатации
- Tefal TW4931EA Руководство по эксплуатации
- Infinix HOT 30 8+128GB Racing Black Руководство по эксплуатации
- Maunfeld MWD7501 Руководство по эксплуатации
- Maunfeld MWD5601 Руководство по эксплуатации
- Maunfeld MWD3801 Руководство по эксплуатации
- EXITEQ EX-1176 нержавеющая сталь Инструкция по эксплуатации
- Forward UNIT 20 2.0 фиолетовый Руководство по эксплуатации
- Thermex Urban 5500 tap Руководство по эксплуатации
- Forward ARSENAL 20 1.0 белый Руководство по эксплуатации
- Forward APACHE 29 2.0 D CLASSIC синий Руководство по эксплуатации
- Forward APACHE 27.5 3.2 HD фиолетовый Руководство по эксплуатации
- Forward SPORTING 29 2.0 D черный Руководство по эксплуатации
- Maunfeld Индукционная варочная панель Руководство по эксплуатации
- Hisense 32A5KQ Руководство по эксплуатации
- Infinix HOT 30 8+128GB Surfing Green Руководство по эксплуатации
- Infinix HOT 30 8+128GB Sonic White Руководство по эксплуатации
- Яндекс Zigbee YNDX-00521 Руководство по эксплуатации

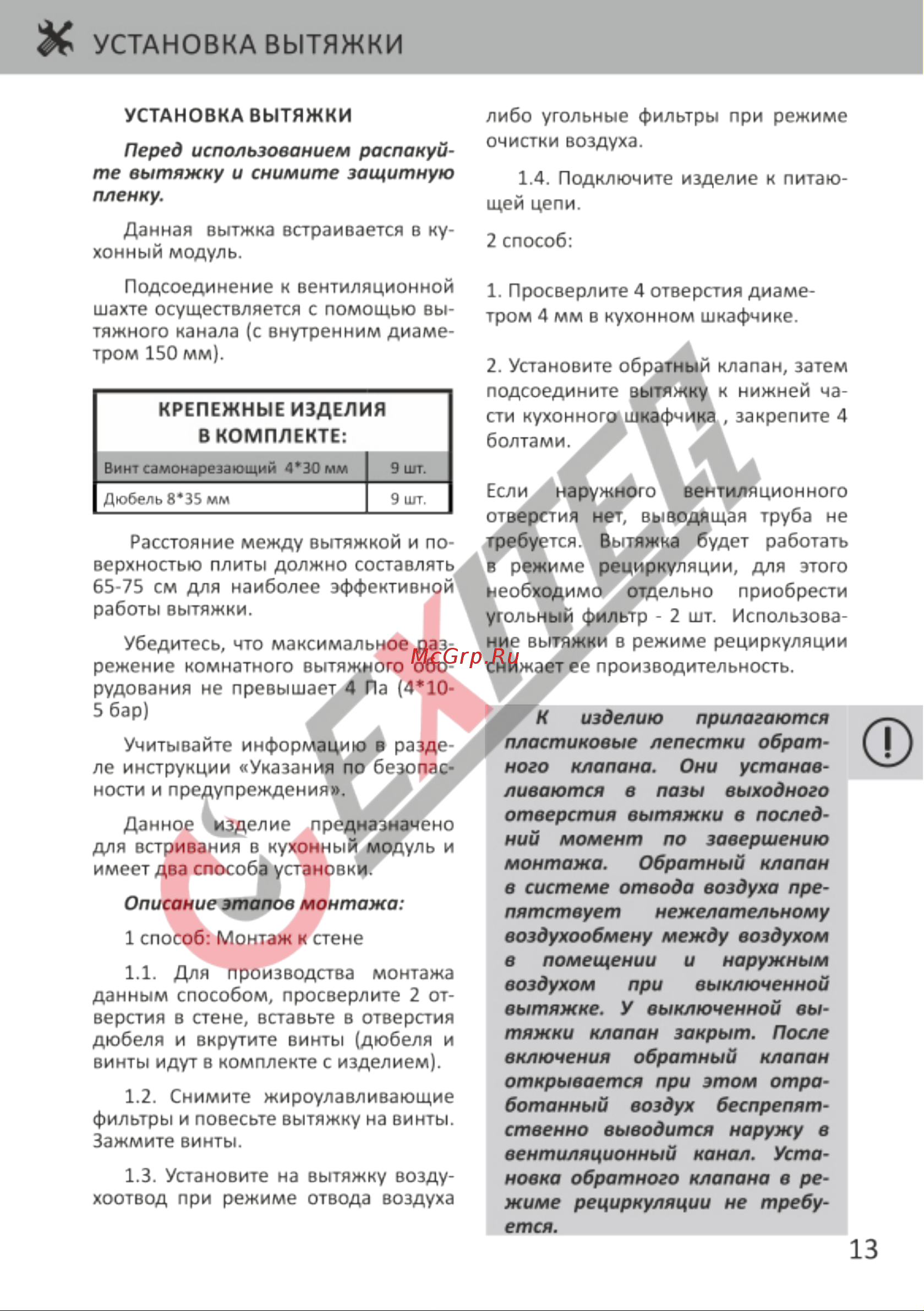

УСТАНОВКА ВЫТЯЖКИ УСТАНОВКА ВЫТЯЖКИ Перед использованием распакуй те вытяжку и снимите защитную пленку Данная вытжка встраивается в ку хонный модуль Подсоединение к вентиляционной шахте осуществляется с помощью вы тяжного канала с внутренним диаме тром 150 мм КРЕПЕЖНЫЕ ИЗДЕЛИЯ В КОМПЛЕКТЕ Винт самонарезающий 4 30 мм 9 шт Дюбель 8 35 мм 9 шт Расстояние между вытяжкой и по верхностью плиты должно составлять 65 75 см для наиболее эффективной работы вытяжки Убедитесь что максимальное раз режение комнатного вытяжного обо рудования не превышает 4 Па 4 105 бар Учитывайте информацию в разде ле инструкции Указания по безопас ности и предупреждения Данное изделие предназначено для встривания в кухонный модуль и имеет два способа установки Описание этапов монтажа 1 способ Монтаж к стене 1 1 Для производства монтажа данным способом просверлите 2 от верстия в стене вставьте в отверстия дюбеля и вкрутите винты дюбеля и винты идут в комплекте с изделием 1 2 Снимите жироулавливающие фильтры и повесьте вытяжку на винты Зажмите винты 1 3 Установите на вытяжку воздухоотвод при режиме отвода воздуха либо угольные фильтры при режиме очистки воздуха 1 4 Подключите изделие к питаю щей цепи 2 способ 1 Просверлите 4 отверстия диаме тром 4 мм в кухонном шкафчике 2 Установите обратный клапан затем подсоедините вытяжку к нижней ча сти кухонного шкафчика закрепите 4 болтами Если наружного вентиляционного отверстия неь выводящая труба не требуется пя Ц а будет работать в режиме рециркуляции для этого необходимо отдельно приобрести угольный фильтр 2 шт Использова ние вытяжки в режиме рециркуляции снижает ее производительность К изделию прилагаются пластиковые лепестки обрат ного клапана Они устанав ливаются в пазы выходного отверстия вытяжки в послед ний момент по завершению монтажа Обратный клапан в системе отвода воздуха пре пятствует нежелательному воздухообмену между воздухом в помещении и наружным воздухом при выключенной вытяжке У выключенной вы тяжки клапан закрыт После включения обратный клапан открывается при этом отра ботанный воздух беспрепят ственно выводится наружу в вентиляционный канал Уста новка обратного клапана в ре жиме рециркуляции не требу ется 13
