APPLEGATE ORION X [13/23] Шаг 2
![APPLEGATE ORION X [13/23] Шаг 2](/views2/2038818/page13/bgd.png)
12

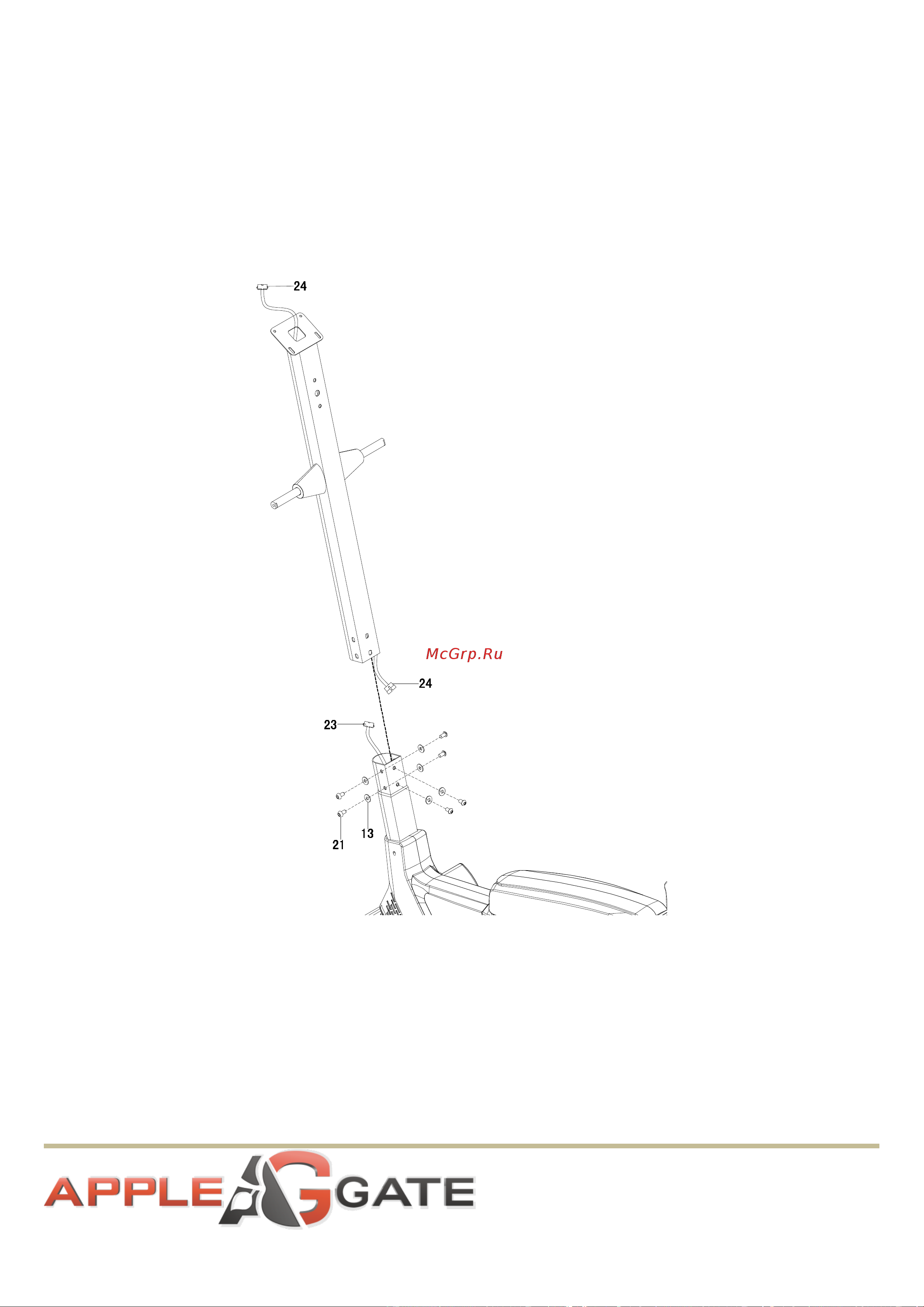

Шаг 2
A. Выверните шесть болтов M8x15 (21) и шесть Ø20xØ8x2.0 шайб (13). Подключите кабель
консоли L = 1400 (23) из основной рамы (1) к кабелю стойки консоли L = 1100 (24) из
стойки консоли (2).
B. Вставьте стойку консоли (2) на трубу основной рамы (1) и закрепите шестью болтами
M8x15 (21), шестью 20xØ8x2.0 шайбами (13), которые были вывернуты.
