APPLEGATE ORION X [18/23] Шаг 7
![APPLEGATE ORION X [18/23] Шаг 7](/views2/2038818/page18/bg12.png)
17
Шаг 7

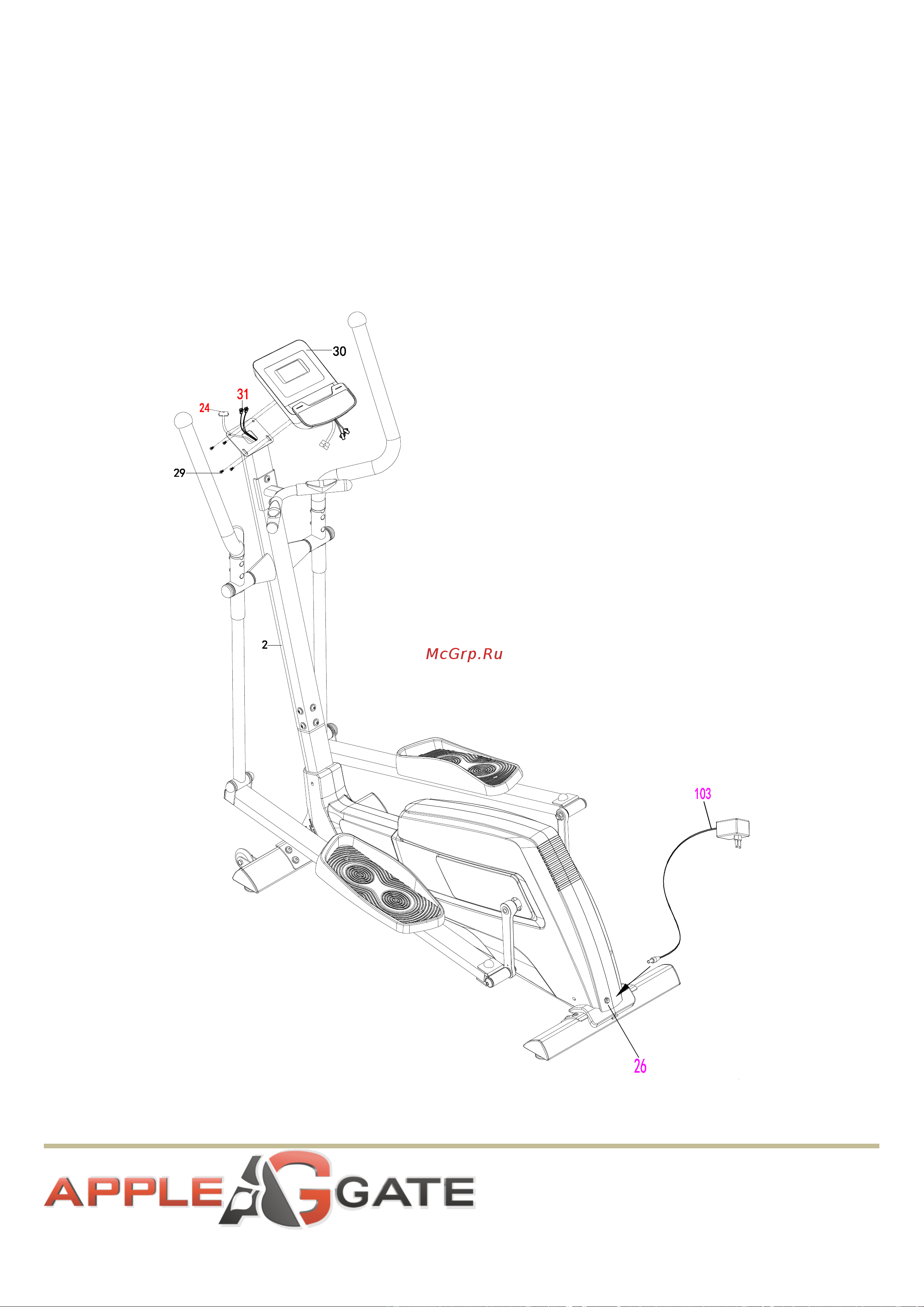

Снимите четыре болта M6x15 (29) с задней стороны консоли (30). Подключите кабель стойки
консоли L = 1100 (24) и провода датчика пульса (31) к проводам, которые идут от консоли (30),
а затем присоедините консоль (30) на верхней части стойки консоли (2) четырьмя M6x15 болтами
(29), которые были сняты. Подключите один конец адаптера (103) в разъем кабеля питания (26)
на задней стороне левого кожуха маховика (94).
