Управление функциями и настройками осуществляется
или посредством активации / деактивации, или посред-
ством выбора значения.

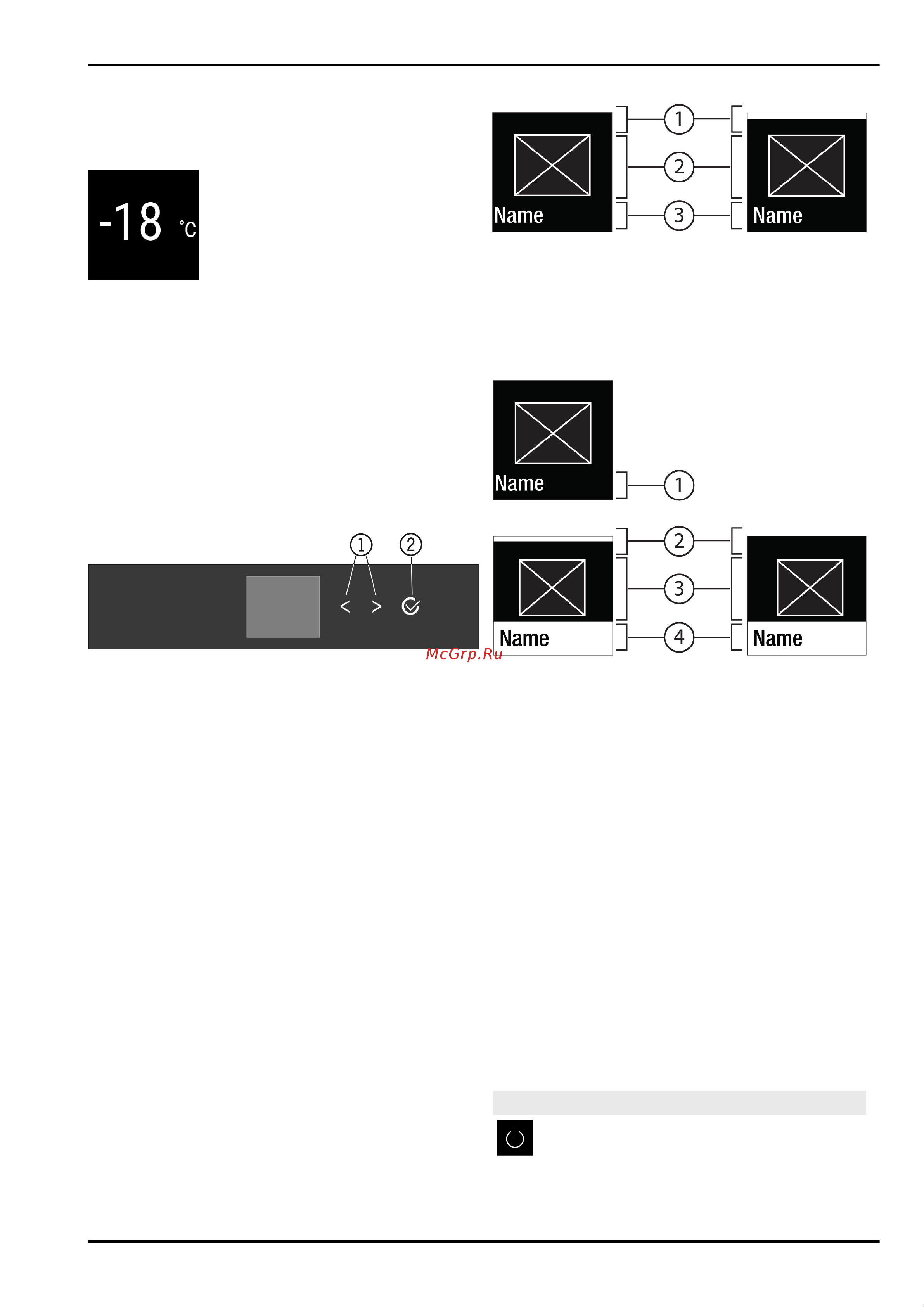

6.1.1 Индикация Status
Fig. 4
(1) Индикация темпера-
туры
Индикация Status показывает настроенную температуру и
является исходной индикацией. Начиная с нее осуществл-
яется навигация к функциям и настройкам.
6.1.2 Навигация
Доступ к отдельным функциям происходит путем нави-
гации в меню. После подтверждения функции или
настройки раздается звуковой сигнал. Если выбор не
происходит за 10 секунд, индикация сменяется на инди-
кацию Status.
Управление устройством осуществляется кнопками рядом
с индикацией:
Fig. 5
(1) Навигационная
стрелка влево /
вправо
(2) Подтвердить
Навигационная стрелка влево / вправо
Fig. 5 (1)
:
-
Навигация по меню. После последней страницы меню
снова отображается первая страница.
Подтвердить
Fig. 5 (2)
:
-
Активация / деактивация одной функции.
-
Открытие одного подменю.
-
Подтверждение одного выбора. После подтверждения
индикация переключается обратно в меню.
Назад к Status-индикации: самый быстрый путь:
-
Закрытие и открытие двери.
-
или ждите 10 секунд. Индикация переключается на
индикацию Status.
6.1.3 Структура управления
Структура управления объясняется при помощи образца
рисунка. Индикация меняется в зависимости от функции
или настроек.
Меню без подменю
Fig. 6
(1) Статус деактиви-
рован / Статус активи-
рован белая полоска в
верхней зоне
(3) Меню: Название
функции или Меню:
Название настройки
(2) Символ или активиро-
ванное значение
Меню с подменю
Fig. 7
(1) Меню: Название
функции или Меню:
Название настройки
(3) Символ или активиро-
ванное значение
(2) Состояние (4) Подменю: Название
функции или Подменю:
Название настройки
(2) деактивировано /
активировано
Возможна следующая навигация:
-
Навигация при помощи навигационной стрелки влево /
вправо
Fig. 5 (1)
.
-
С помощью Подтвердить
Fig. 5 (2)
вызвать Подменю
Fig. 7 (4)
.
•
Навигация при помощи навигационной стрелки
влево / вправо
Fig. 5 (1)
.
•
Установка нового значения: С помощью Подтвер-
дить
Fig. 5 (2)
выбрать деактивированное значение
Fig. 6 (1)
.
•
Назад в меню: С помощью Подтвердить
Fig. 5 (2)
выбрать уже активированное значение
Fig. 6 (2)
.
6.1.4 Символы индикации
Символы индикации дают представление о текущем
состоянии устройства.
Символ Состояние устройства
Режим готовности к работе
(Standby)
Устройство или температурная
зона выключены.
Управление
8 * Наличие в зависимости от модели и комплектации
