Irbis NobleView 34 IMVW34UIDL [5/12] Назначение кнопок и разъёмов монитора
![Irbis NobleView 34 IMVW34UIDL [5/12] Назначение кнопок и разъёмов монитора](/views2/2038991/page5/bg5.png)
Руководство по эксплуатации 5
www.irbis-digital.ru

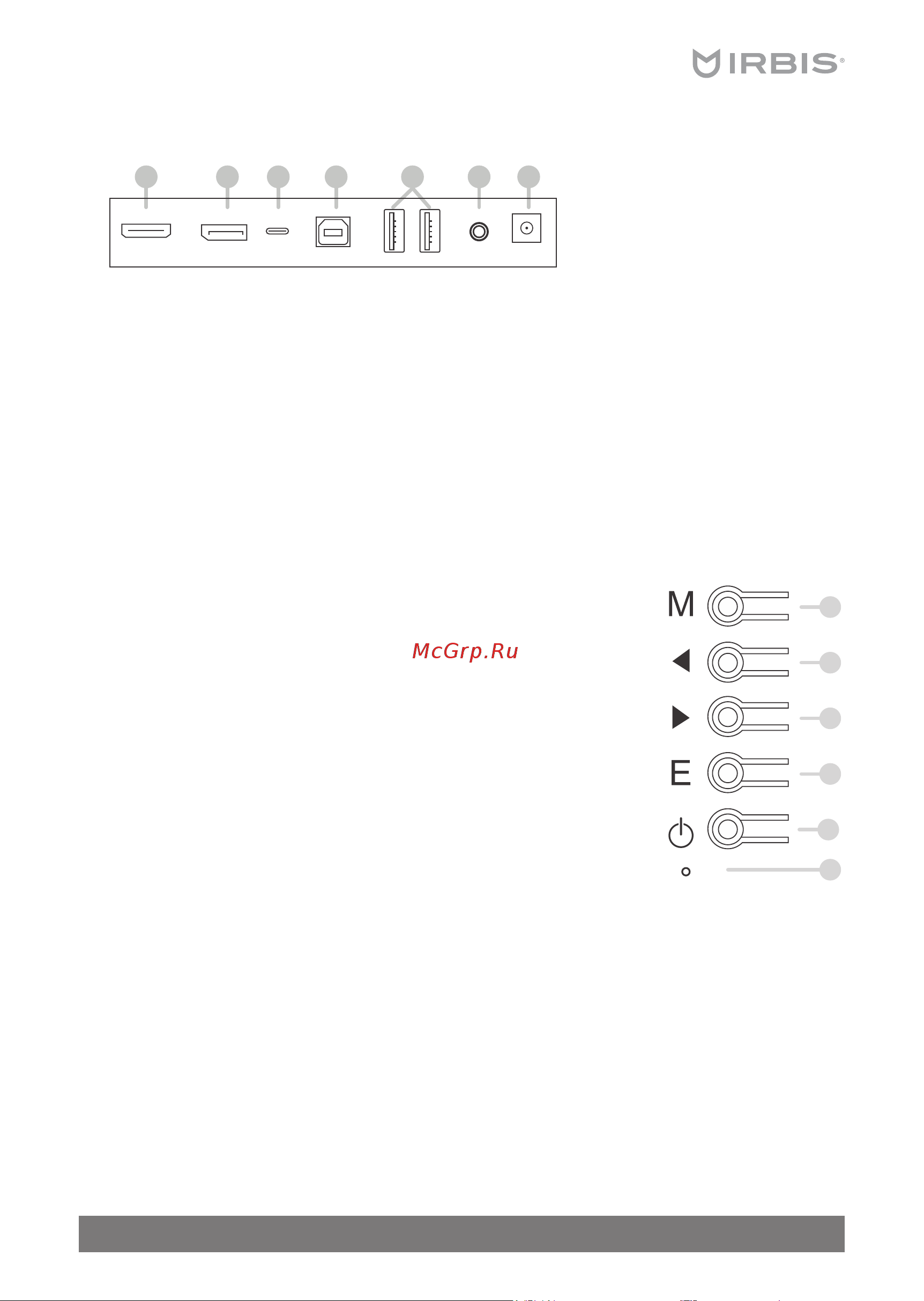

Назначение кнопок и разъёмов монитора
Панель разъёмов
1 2 3 4 5 6 7
1. разъём HDMI для подключения цифрового сигнала от компьютера;
2. разъём DP (DisplayPort) - цифровой интерфейс для подключения монитора;
3. порт USB Type-C;
4. порт USB-B;
5. порт USB-A;
6. аудиовыход;
7. разъём питания DC.
Вашим устройством поддерживается подключение различных USB-устройств.
К портам USB-A Вы можете подключить USB-устройства: флеш-накопитель, внешний
жесткий диск или USB-микрофоны, мышку, клавиатуру и др.
Примечание. Для использования портов USB-A монитора необходимо подключить
компьютер к монитору через порт USB-B. Кабель для подключения к порту USB-B в ком
-
плект поставки не входит.
Панель кнопок
1. MENU: кнопка вызова экранного меню.
Используется для отображения экранного меню, перехода к
другим подменю.
2. DOWN: кнопка для перемещения по меню вниз и для изменения
настроек в меню.
3. UP: кнопка для перемещения по меню вверх и для изменения на
-
строек в меню.
Кнопки 2, 3 используются для навигации по меню, настройки
уровней громкости, яркости и контраста и т.д.
4. EXIT: кнопка автоподстройки , выбор источника сигнала, выход из
меню.
Используется для автоматической настройки уровней яркости
и контраста, выбора источника сигнала, а также для выхода из
меню или для возврата к предыдущему меню.
5. POWER: кнопка включения/выключения питания;
6. Cветовой индикатор.
Подключение монитора к ПК
Внимание! Перед подключением убедитесь, что компьютер и монитор выключены!
Монитор можно подключить к ПК, используя разъёмы:
- порт USB Type-C;
- разъём DP (DisplayPort);
- разъём HDMI.
Для подключения выполните следующие действия:
1. Установите монитор на ровной твёрдой и устойчивой поверхности.
2. Подключите один конец кабеля к соответствующему выходному разъёму компьютера,
другой конец кабеля – к соответствующему входному разъёму монитора.
1
2
3
4
5
6
