Oasis TE-90 (H) [5/10] Forte tools gmbh
![Oasis TE-35 (H) [5/10] Forte tools gmbh](/views2/2039105/page5/bg5.png)
ЭЛЕКТРИЧЕСКАЯ МОТОКОСАFORTE TOOLS GMBH
FORTE TOOLS GMBH
6 7
ЭЛЕКТРИЧЕСКАЯ МОТОКОСА
ЭКСПЛУАТАЦИЯ
МОДЕЛИ TE-90 (H), TE-100 (H), TE-120 (H), TE-1200 (H), TE-1400 (H), TE-1700 (H), TE-1700 Pro (H)
Для TE-1700 Pro (H)

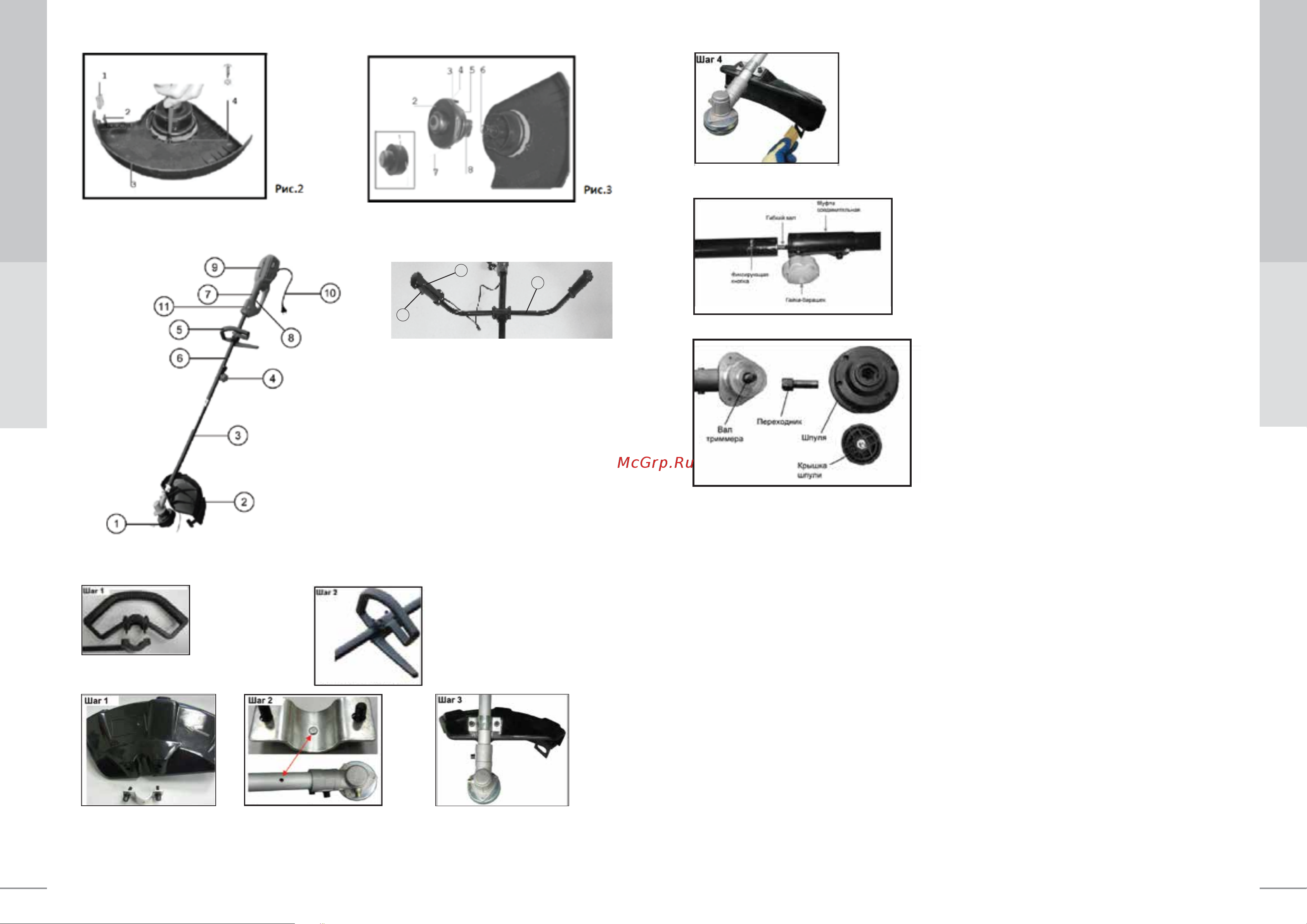

УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ РУКОЯТКИ
УСТАНОВКА НИЖНЕЙ ШТАНГИ
УСТАНОВКА ШПУЛЬКИ С ЛЕСКОЙ
Установка дополнительной рукоятки
1. Перед использованием проверьте состояние инструментов и длину лески триммера:
2. Снимите кожух ножа для обрезки лески.
3. Проверьте общее состояние инструмента. Осмотрите защиту, переключатель, шнур и удлинитель.
Проверьте на наличие ослабших винтов, отсутствие выравнивания и заклинивания подвижных
деталей, неправильный монтаж, сломанных деталей или других условий, которые могут влиять на
безопасность во время работы. В случае необычного звука или вибрации во время работы немедленно
выключите триммер и устраните проблему. Не используйте поврежденный инструмент. Закрепите на
нем табличку «НЕ ИСПОЛЬЗОВАТЬ».
ПРИМЕЧАНИЕ. ОТРЕГУЛИРУЙТЕ ДЛИНУ ТЕЛЕСКОПИЧЕСКОЙ ТРУБКИ В СООТВЕТСТВИИ С
СОБСТВЕННЫМИ ТРЕБОВАНИЯМИ. ЧТОБЫ ВЫДВИНУТЬ ИЛИ ЗАДВИНУТЬ ТРУБКУ, НАЖМИТЕ
КНОПКУ И СДВИНЬТЕ ТРУБКУ ВПЕРЕД ИЛИ НАЗАД.
ПРЕДУПРЕЖДЕНИЕ! ВО ВРЕМЯ РАБОТЫ:
1. Убедитесь, что находитесь на ровной поверхности в устойчивом положении.
2. Убедитесь, что леска не касается кромки защитного щитка и не выходит за его пределы.
3. Если леска слишком короткая, вытяните ее и нажимайте кнопку катушки (9) до тех пор, пока леска
не достигнет кромки защитного щитка. Вытяните вторую леску так, чтобы она достигала кромки
защитного щитка.
1. Шпуля с леской
2. Кожух защитный
3. Штанга нижняя половина
4. Муфта соединительная
5. Рукоятка дополнительная
6. Штанга верхняя половина
7. Рукоятка основная
8. Выключатель
9. Электродвигатель
10. Электрокабель питания
11. Кнопка разблокировки курка
ПРЕДУПРЕЖДЕНИЕ! В целях собственной безопасности при регулировке длины лески исключите
контакт с ножом для обрезки лески, который закреплен на защитном щитке. Нож чрезвычайно острый.
Держите руки вдали от этой области.
ПРЕДУПРЕЖДЕНИЕ! После выключения устройство работает примерно 5 секунд. Перед размещением
устройства на грунт дайте двигателю полностью остановиться.
рис. 4
Открутите четыре
винта рукоятки и
разъедините ее на
две части.
Открутите два винта
шестигранным ключом и
снимите прижимную
скобу.
Прижмите скобу к штанге
так, чтобы выступ на
скобе соединился с
отверстием на штанге.
Прикрутите защитный кожух к скобе
двумя винтами. При закручивании
прижимайте скобу к штанге, чтобы
выступ на скобе не выскочил из
отверстия на штанге.
Снимите с ножа защитного кожуха бумажный чехол. Данный нож
обрезает излишек лески при ее полуатоматической подаче.
Ослабьте гайку-барашек соединительной муфты, откручивая
ее против часовой стрелки. Вставьте четырехгранник гибкого
вала в отверстие муфты. Нажмите фиксирующую кнопку на
нижней штанге и удерживайте ее в нажатом положении.
Соедините верхнюю и нижнюю штанги так, чтобы кнопка на
нижней штанге защелкнулась в отверстии на верхней штанге.
Затяните гайку-барашек.
Установите на вал триммера переходник для шпули,
закрутив его против часовой стрелки. На переходник
установите шпулю и зафиксируйте крышкой шпули,
закртив крышку против часовой стрелки.
Установите рукоятку на верхнюю
половину штанги и зафиксируй-
те четыря винтами. Отрегули-
руйте положение рукоятки на
штанге и затяните винты.
