Для сборки бетоносмесителя необходимо вынуть детали бетоносмесителя
из коробки. Сборка осуществляется в следующей последовательности:
9.1. Установить на оси рамки
нижней поз. 4 два колеса поз. 4,
шайбы поз. 14, вставить в отверстия
оси два шплинта поз. 25 (cм. рис. 4).
Расшплинтовать шплинты, исполь-
зуя плоскогубцы.
9.2. Установить рамку нижнюю
поз. 4 в сборе c колесами снаружи
трубы рамы поз. 2, совместить от-
верстия, установить в них три бол-
та поз. 17. С другой стороны уста-
новить шайбы поз. 22 завернуть
гайки поз. 21.
С другой стороны устано-
вить стойку поз. 5, совместить от-
верстия установить в них болты
поз. 17, шайбы поз. 22, завернуть
гайки поз. 21. Схема сборки (см. на
рис. 5).
9.3. Установить на ось поз. 8
шайбу поз. 24, пружину поз. 14.
Установить ось в сборе с пружиной
и шайбой в уголок стойки поз. 5,
(см. на рис. 6).
9.4. Установку основания поз. 1
удобнее выполнять вдвоем. Устано-
вить на раму в сборе с рамкой ниж-
ней и стойкой основание поз. 1. Сто-
порные кольца на основании должны
находиться по краям рамы. При этом
установить ось поз. 8 в паз рамы.
Установить хомут поз. 13 между сто-
порными кольцами, совместить от-
верстия в хомуте и раме.
Вставить в отверстие болт
поз. 17, установить шайбу поз. 22,
завернуть гайку поз. 21. Повторить с
другой стороны (см. рис. 7).
4
9
14 25
5
2
4
17
21
22
17
21
22
8
24
14
1
17
21
22
13
13

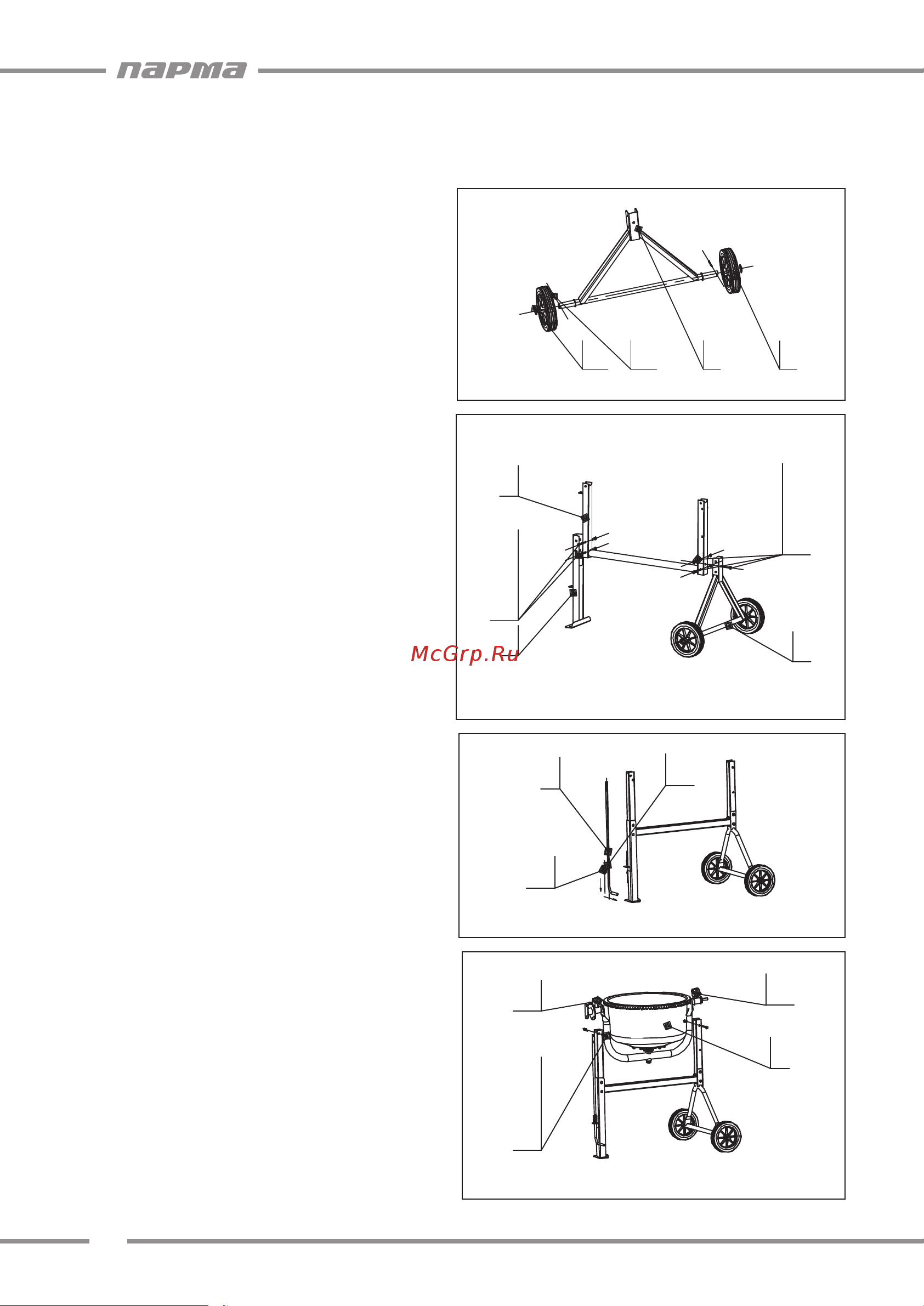

Рис. 4
Рис. 5
Рис. 6
Рис. 7
