9.5. Обратите внимание на то, как расположена лыска (прямая часть) в

цилиндрическом посадочном отверстии выглядывающей ступицы шкива. Вы-

ставите приблизительно в таком же положении и лыску приводного вала, это

удобнее сделать, прокручивая дно смесительного барабана. После того как

вал привода будет сориентирован, установите на него привод поз. 6, введя ко-

нец приводного вала в посадочное отверстие шкива электропривода до упора

в стойку рамы.

Следите за тем, чтобы П-образный профиль электропривода охватывал

правый кронштейн основания и стойку.

Совместите отверстия кронштейна электропривода с отверстиями в стой-

ке рамы и отверстиями правого кронштейна основания.

В совмещенные отверстия вставьте болты поз. 18.

Далее с обратной стороны, на резьбовую часть болтов, установите пру-

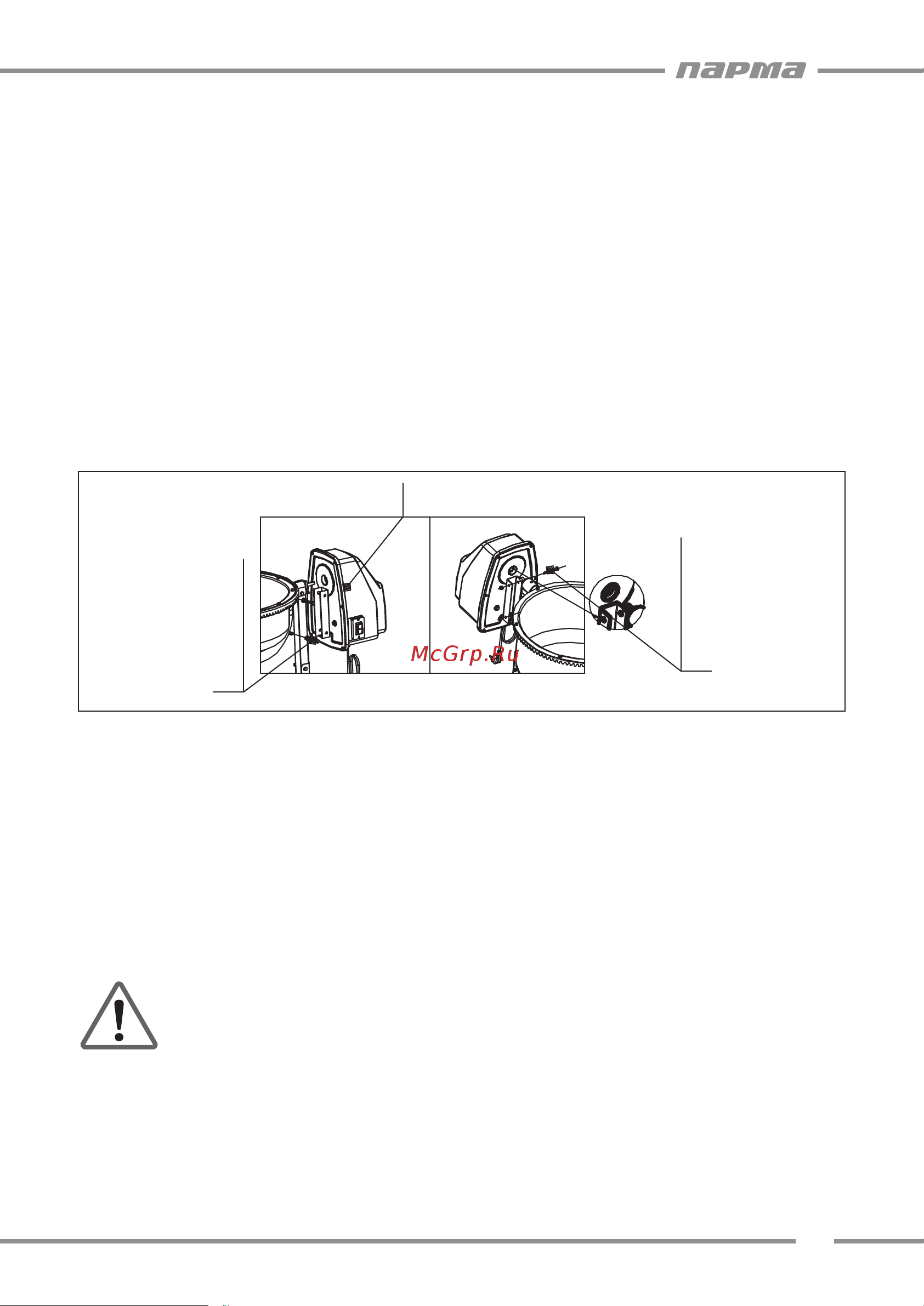

жинные шайбы поз. 22 и заверните гайки поз. 21 (см. рис. 8).

9.6. Закрепить лопасть поз. 7 на дно бетоносмесителя. Необходимо нане-

сти слой герметика вокруг отверстия в дне, с неустановленным болтом. Уста-

новить болт поз. 16, завернуть снизу гайку поз. 21 в сборе с шайбой поз. 22.

Окончательную затяжку не производить, обеспечив свободное вращение

лопасти. Повторить операцию для второй лопасти.

Вывернуть из основания шесть болтов М6 с шайбами поз. 11 и поз. 12. На

поверхность дна нанести слой герметика (ровным слоем по всей поверхности

фланца и вокруг отверстий).

На дно сверху установить воронку поз. 10, совместить отверстия.

Вертикальная стрелка на нижней емкости (дне) служит для

совмещения воронки с дном и лопастями. Если у Вас возник-

ли проблемы совмещением верхнего отверстия в лопасти и в

воронке поверните воронку так, чтобы отверстие в воронке

совпало с вертикальной стрелкой на дне.

Затем, через шайбы поз. 12, закручиваем болты поз. 11 обратно в венец

зубчатый, скрепляя между собой воронку, дно и зубчатый венец. Излишки гер-

метика убираем тряпкой. Снаружи, через верхнее отверстие в воронке и лопа-

Рис. 8
