Carbon Fitness F808 CF [15/23] Сборка оборудования
![Carbon Fitness F808 CF [15/23] Сборка оборудования](/views2/2039336/page15/bgf.png)
16
Сборка оборудования
ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их
сильно затягивать. Это необходимо сделать в самом конце сборки.

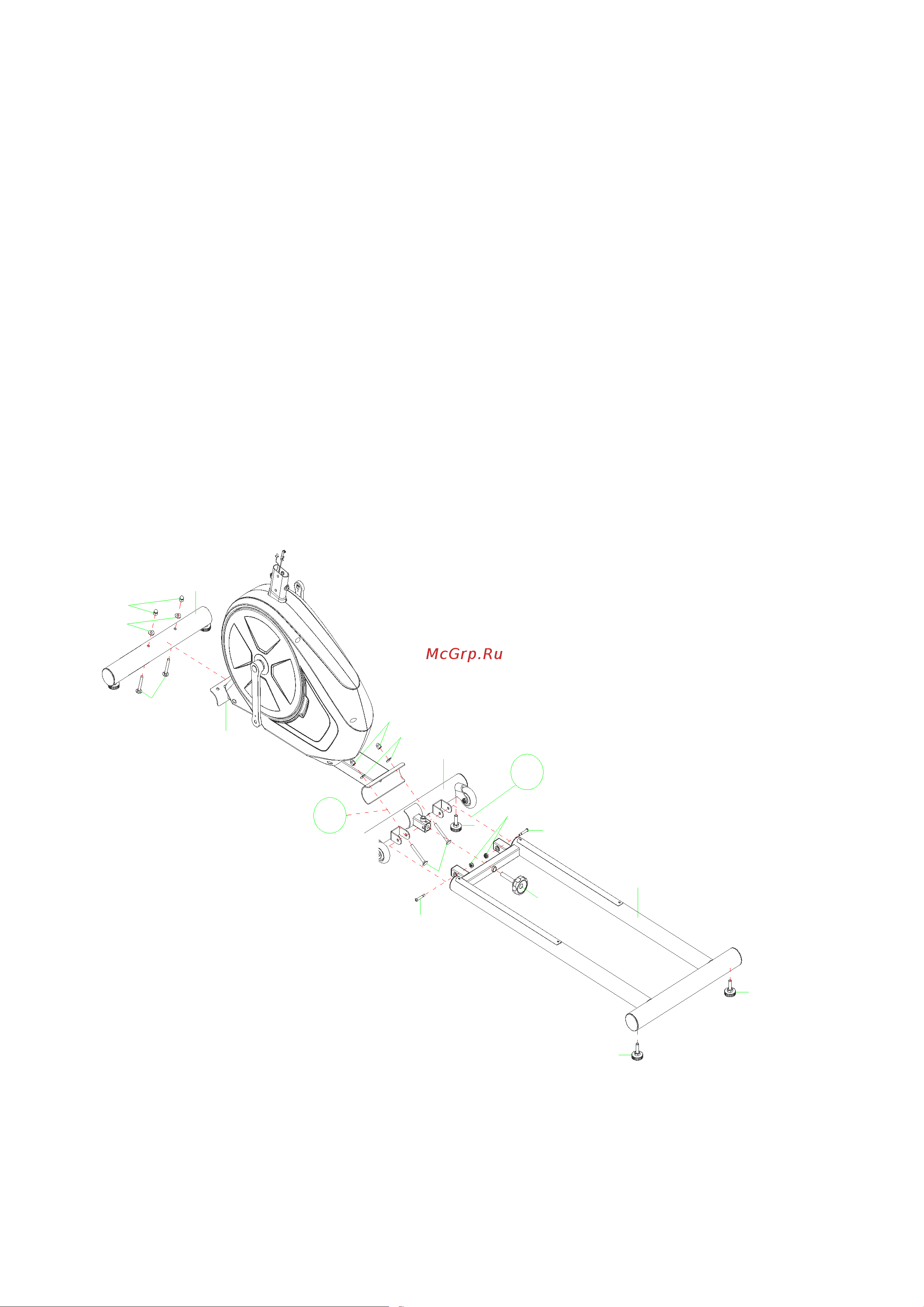

Шаг 1.
Крепление передней опоры
Прикрепите передний стабилизатор (13) к главной раме (1) с помощью двух болтов
M8x75 (57), двух шайб Ø8xØ20x1,5 (50) и двух гаек M8 (51). Затяните и зафиксируйте
с помощью гаечного ключа.
Приложить четыре Ф38xM10 ножки (90) к задней раме поддержки (2). Затем
прикрепите задний стабилизатор (103) к основной раме (1) с помощью двух болтов
M8x75 (57), двух дуговых шайб Ø8xØ20x1,5 (50) и двух гаек M8 (51). Затяните и
закрепите с помощью прилагаемого гаечного ключа. Прикрепите заднюю опорную
раму (2) к заднему стабилизатору (103) с помощью двух болтов M8 * 55 (105) и двух
гаек M8 (74). Затяните и зафиксируйте с помощью ручки M12 * 65 (104)
51
50
57
13
90
90
1
51
50
57
2
103
90
90
104
74
109
105
1
2
