20

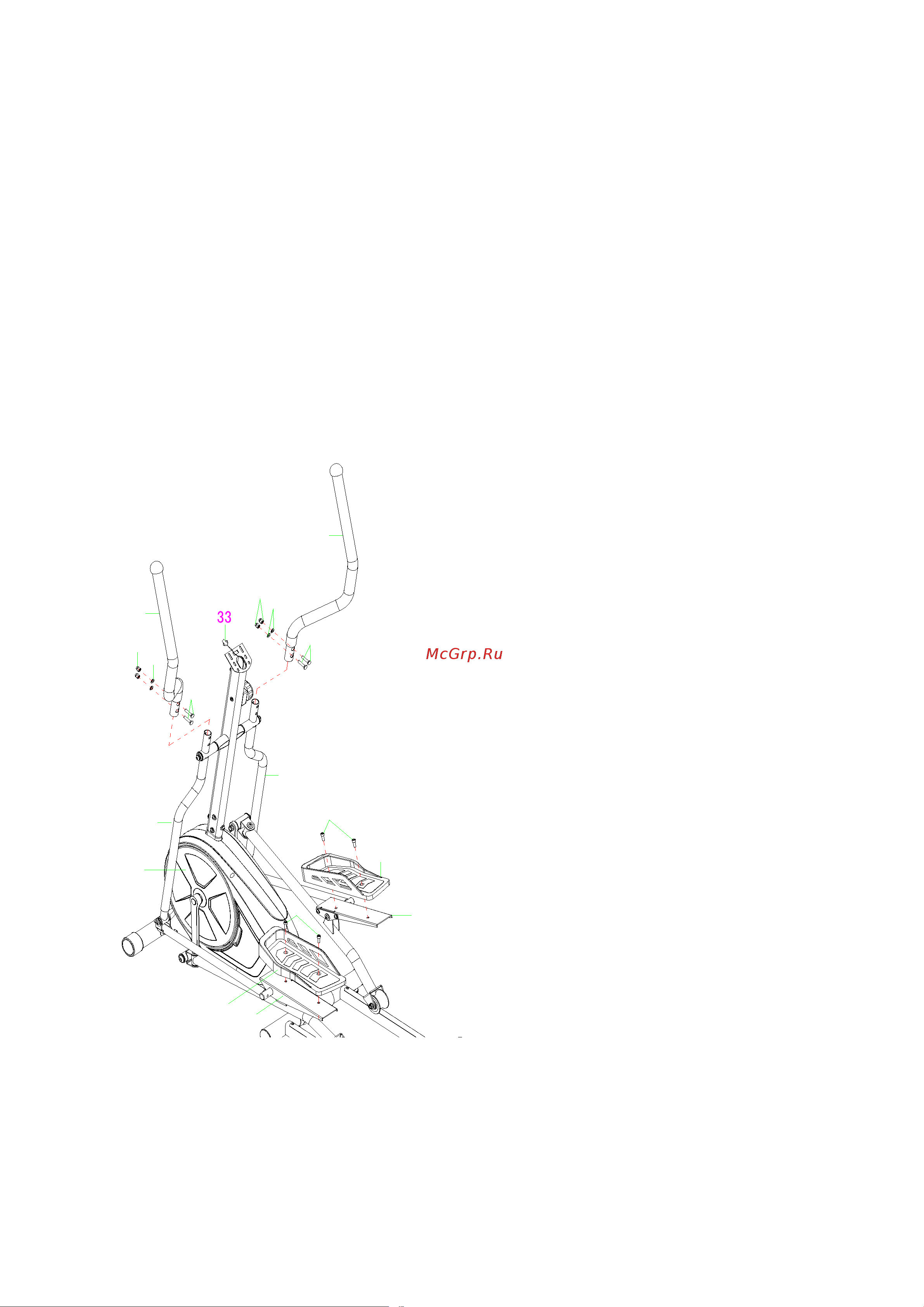

Шаг 4.
Левый/правый рули
Вставьте левый и правый руль (11) (12) в трубку левого и правого поручня (5) (6) с
помощью четырех болтов M8x40 (49), четырех криволинейных шайб Ø8xØ20x1,5 (50)
и четырех гаек M8 (51). Затяните и зафиксируйте с помощью гаечного ключа S6.
Снимите предварительно собранные четыре болта M8x20 (94) из соединительного
узла левой и правой опор педали (7) (8).
Прикрепите левую и правую педали (18) (19) к соединительному узлу левой и правой
опор педали (7) (8) с помощью четырех снятых болтов M8x20 (94). Затяните и
зафиксируйте с помощью универсального гаечного ключа S6.
94
94
19
18
8
7
51
50
49
11
49
51
50
6
5
12
1
