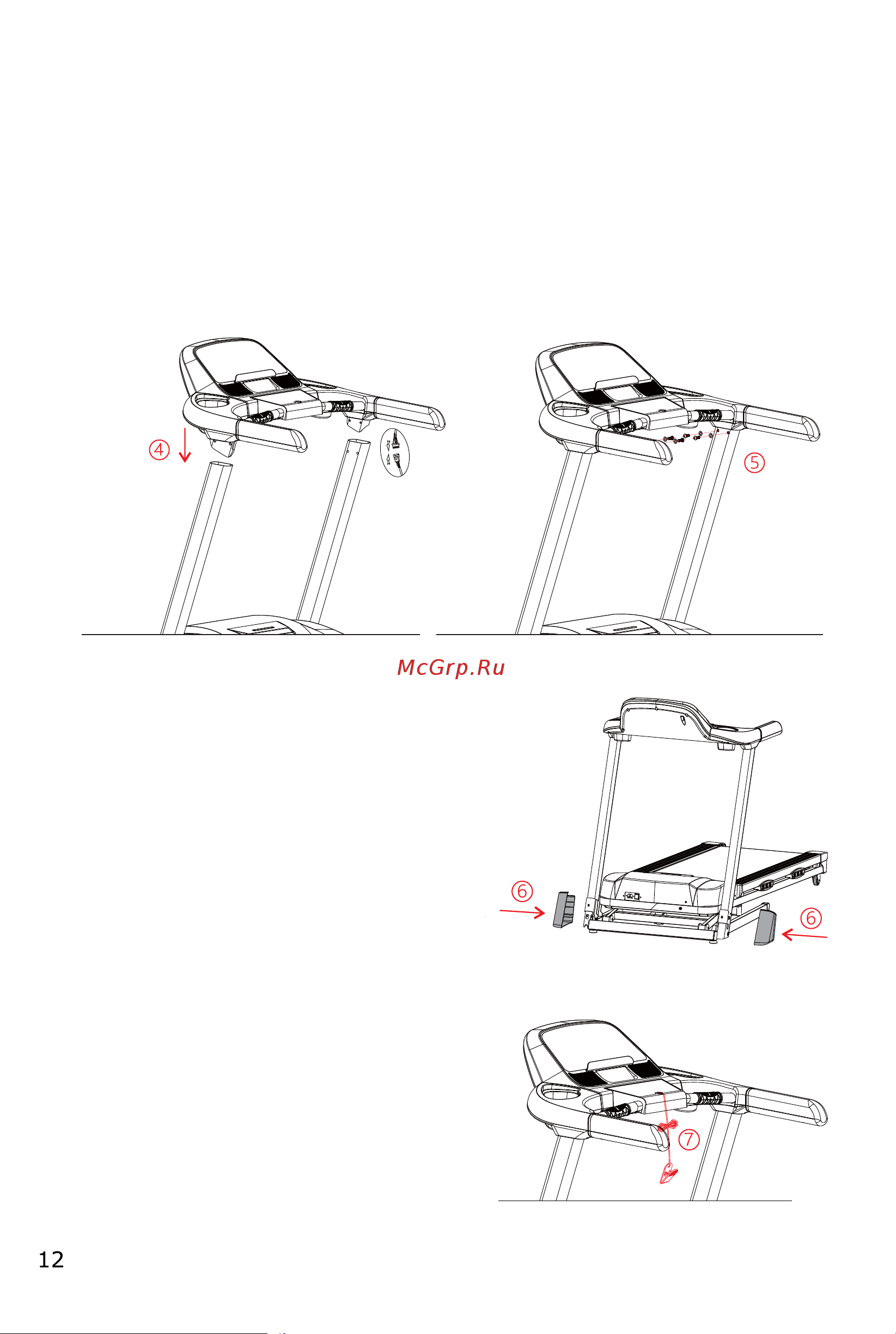

3. Руководствуясь рис. , установите цифровой дисплей на стойки.

(При установке цифрового дисплея соблюдайте осторожность, чтобы

не передавить и не повредить кабель связи при затяжке винтов).

Руководствуясь рис. , закрепите цифровой дисплей к левой и правой

стойкам, используя четыре винта M8х20 и четыре прокладки 8.5х16,

затем затяните все винты с помощью шестигранного торцевого ключа

на 6 мм.

4. Руководствуясь рис. , убедившись,

что стойки зафиксированы, защелкни-

те кожухи на левой и правой стойках.

5. Руководствуясь рис. , установите

«предохранительный блокиратор» в

красное квадратное гнездо на цифро-

вом дисплее, после чего установка

считается завершенной. Вставьте

сетевую вилку в розетку и включите

выключатель питания для перехода в

режим ожидания.

Примечание: После завершения сборки

изделия повторно убедитесь, что все

болты затянуты.
