Ginzzu DC621 [12/15] Подключение сливного шланга
![Ginzzu DC621 [12/15] Подключение сливного шланга](/views2/2039638/page12/bgc.png)

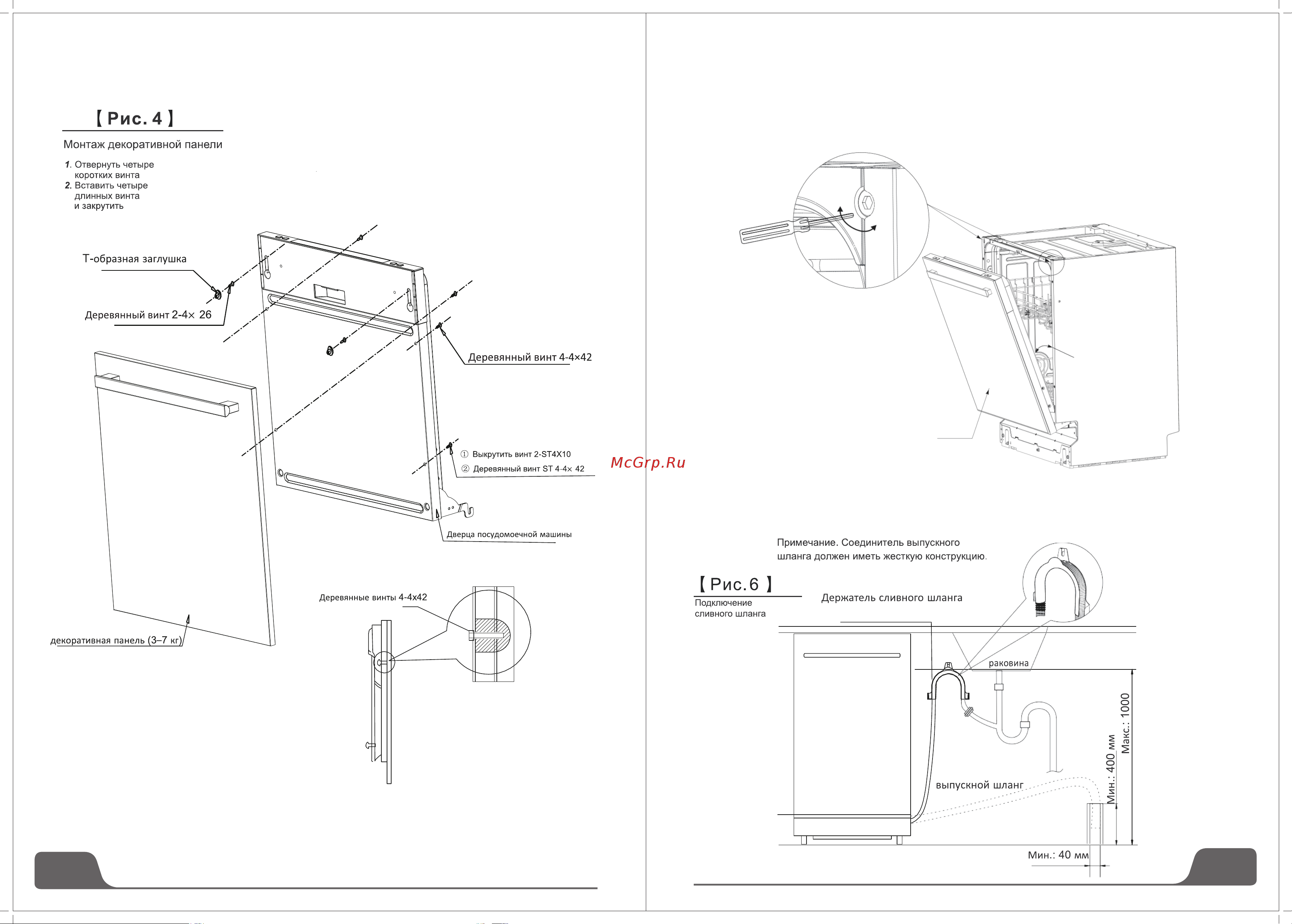

2. Крепление декоративной панели (рис. 4)
Регулировка натяжения пружины дверцы
После размещения панели на посудомоечной машине попробуйте открыть и закрыть дверцу,
чтобы проверить балансировку и убедиться в том, что дверца сохраняет свое положение.
Если необходимо, выполните регулировку дверцы с помощью винта, поворачивая его по
часовой стрелке или против часовой стрелки.
Подключение сливного шланга
Необходимо вставить сливной шланг в сливную трубу с минимальным диаметром 40 мм, или
позволить воде сливаться в раковину, убедившись в отсутствии перегибов или зажимания
шланга. Верхний конец шланга должен быть на высоте менее 1000 мм.
20
21
Ключ для
шестигранных гаек
CR-V 4 мм
+
-
30°~90°балансировка
3–7 кг
