HiSTORY HGG 643C FWH [9/22] Варочная поверхность имеет специальный уплотнитель который предотвращает протекание жидкостей через отверстия в шкаф чтобы установить этот уплотнитель наклейте его как описано на рисунке выше переверните варочную поверхность снимите защитную ленту с резиновой прокладки и наклейте ее на плиту оба конца прокладки должны быть точно совмещены установите монтажные пластины с помощью болтов как показано на рисунках 4 и 5 затем вставьте варочную поверхность в отверстие в столешнице для размещения вашей варочной поверхности на рисунке 7 указаны размеры для выреза столешницы поместите варочную поверхность которую вы предварительно подготовили в вырезанное отверстие в столешнице если вы будете использовать плиту над встроенным духовым шкафом соблюдайте требования касающиеся циркуляции воздуха между духовым шкафом и плитой указанные на рисунках 8 и 9
![HiSTORY HGG 643C FWH [9/22] Варочная поверхность имеет специальный уплотнитель который предотвращает протекание жидкостей через отверстия в шкаф чтобы установить этот уплотнитель наклейте его как описано на рисунке выше переверните варочную поверхность снимите защитную ленту с резиновой прокладки и наклейте ее на плиту оба конца прокладки должны быть точно совмещены установите монтажные пластины с помощью болтов как показано на рисунках 4 и 5 затем вставьте варочную поверхность в отверстие в столешнице для размещения вашей варочной поверхности на рисунке 7 указаны размеры для выреза столешницы поместите варочную поверхность которую вы предварительно подготовили в вырезанное отверстие в столешнице если вы будете использовать плиту над встроенным духовым шкафом соблюдайте требования касающиеся циркуляции воздуха между духовым шкафом и плитой указанные на рисунках 8 и 9](/views2/2039680/page9/bg9.png)

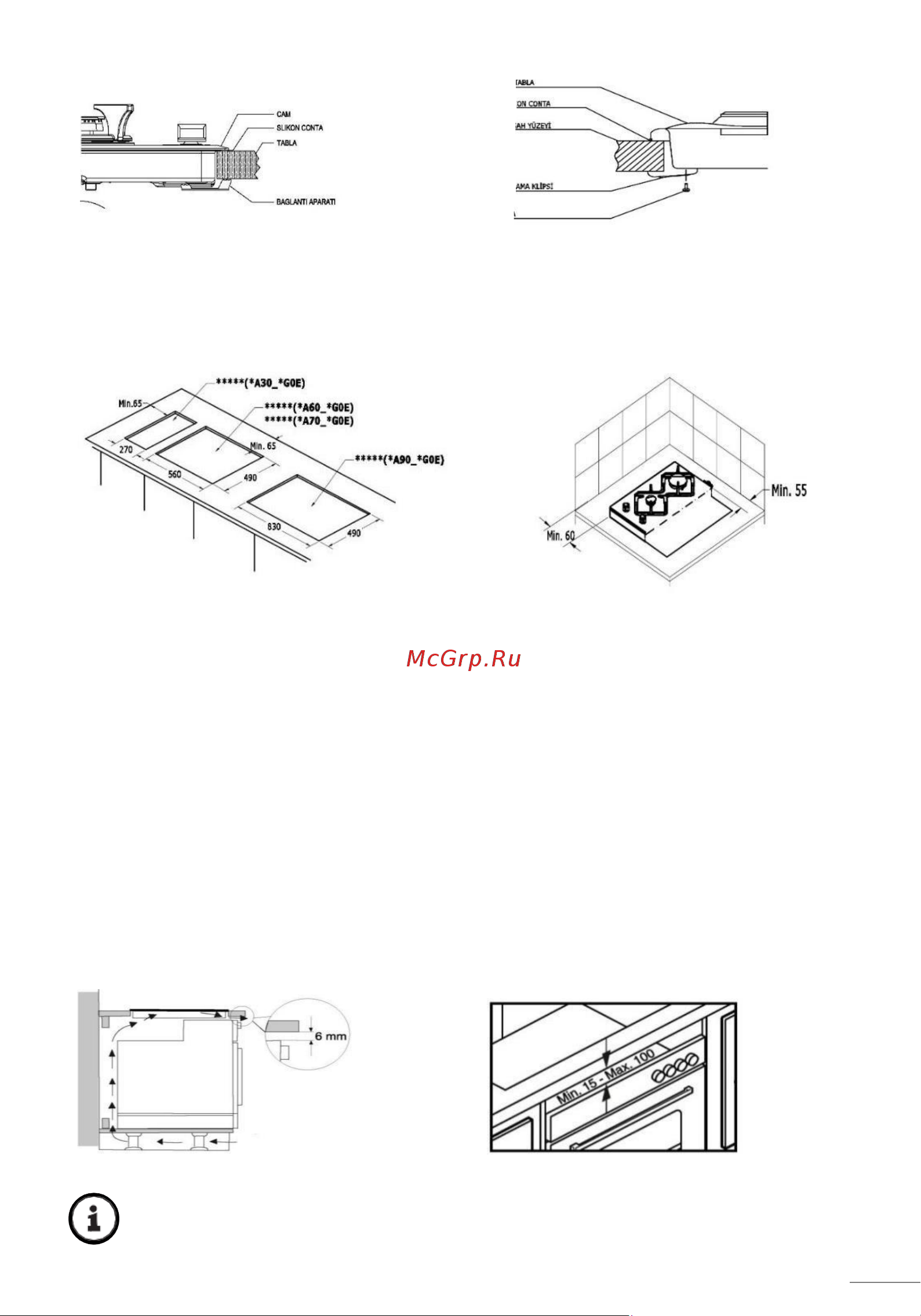

Рис. 6
5
6
7
1
2
3
8
4
9
1. Стекло
2. Силиконовый уплотнитель
3. Поддон
4. Соединительный элемент
5. Верхний поддон
6. Силиконовый уплотнитель
7. Поверхность столешницы
8. Соединительные зажимы
9. Болт
Рис.7
Варочная поверхность имеет специальный уплотнитель, который предотвращает
протекание жидкостей через отверстия в шкаф. Чтобы установить этот
уплотнитель, наклейте его, как описано на рисунке выше. Переверните варочную
поверхность, снимите защитную ленту с резиновой прокладки и наклейте ее на
плиту, оба конца прокладки должны быть точно совмещены. Установите
монтажные пластины с помощью болтов, как показано на рисунках 4 и 5. Затем
вставьте варочную поверхность в отверстие в столешнице.
Для размещения вашей варочной поверхности на рисунке 7 указаны размеры для
выреза столешницы. Поместите варочную поверхность, которую вы
предварительно подготовили, в вырезанное отверстие в столешнице. Если вы
будете использовать плиту над встроенным духовым шкафом, соблюдайте
требования, касающиеся циркуляции воздуха между духовым шкафом и плитой,
указанные на рисунках 8 и 9.
Рис. 8
Рис. 9
После удаления защитной пленки с INOX поверхности можете
приступить к использованию плиты.
