На панели управления водонагревателя расположены: ручка регулировки температуры,
клавиши выбора режимов мощности и контрольные лампы индикации (Рис 1).
Регулировка температуры воды во внутреннем баке осуществляется с помощью ручки
терморегулятора (1, Рис 1), при повороте регулятора против часовой стрелки до упора ЭВН
отключается от сети, при повороте по часовой стрелке температура плавно увеличивается
вплоть до +75°С (±5°C).
Выбор режима мощности осуществляется нажатием на клавиши 1 или 2 (2 и 3, Рис 1).
Включенная клавиша 1 «Economy» соответствует мощности 0,7 кВт, клавиша 2 «Optimal» –
мощности 1,3 кВт, обе включенные клавиши соответствуют мощности 2 кВт (режим «Turbo»).
Индикаторами работы ЭВН служат контрольные лампы (4 и 5, Рис 1) – отображают режим
работы ЭВН, светятся при нагревании воды и гаснут при достижении установленной темпера-
туры.
Сведения о энергоэффективности
ЭВН является бытовым энергопотребляющим прибором, работающим в непрерывном
режиме нагрева и хранения горячей воды, в диапазоне настроенной температуры. Для
повышения энергоэффективности до класса С, следует установить ручку регулировки
температуры в положение «ECO» (Рис. 1), указанное на шкале регулировки температуры.
Температура воды на выходе из ЭВН, в данном положении, будет поддерживаться в диапазо-
не 55 – 65 ºС, в зависимости от объема внутреннего бака.
Установка и подключение
Все монтажные, сантехнические и электромонтажные работы должны прово-
диться квалифицированным персоналом.
Размещение и установка
Водонагреватели Garanterm серии Eco предназначены только для вертикальной установки.
Рекомендуется устанавливать ЭВН максимально близко от места использования горячей
воды, чтобы сократить потери тепла в трубах. ЭВН подвешивается за кронштейны корпуса на
крюки анкеров (входят в комплект поставки), закрепленных в стене.
При выборе места монтажа необходимо учитывать общий вес ЭВН заполненного водой. Стену
и пол со слабой грузоподъемностью необходимо соответственно укрепить. При сверлении
(выполнении) отверстий в стене, следует учитывать проходящие в ней кабели, каналы и
трубы.
Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштей-
нов ЭВН. Для обслуживания ЭВН расстояние от защитной крышки до ближайшей поверхности
в направлении оси съемного фланца должно быть не менее 0,5 метра.
Во избежание причинения вреда имущества потребителя и (или) третьих лиц в случае
неисправной системы горячего водоснабжения, необходимо производить монтаж ЭВН в
помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не
размещать под ЭВН предметы, подверженные воздействию воды.
Корпус ЭВН состоит из двух стальных баков теплоизолированных экологически чистым
пенополиуретаном, и двух резьбовых патрубков для подачи холодной воды (3, Рис. 2) - с синим
кольцом и выпуска горячей воды (2, Рис. 2) - с красным кольцом. Внутренние баки изготавлива-
ются из высококачественной нержавеющей стали, что обеспечивает высокую коррозионную
стойкость и, как следствие, длительный срок эксплуатации. На лицевой стороне ЭВН
находится панель управления (17, Рис. 2).
На съемном фланце смонтированы трубчатый электронагреватель (далее ТЭН), датчики
термостата и термовыключателя. ТЭН служит для нагрева воды, а термостат обеспечивает
возможность регулировки температуры нагрева до +75°С (±5°C).
Все модели имеют механическое управление, поддерживающее температуру воды, установ-
ленную пользователем. Термовыключатель служит для предохранения ЭВН от перегрева и
отключает ТЭН от сети при превышении температуры воды свыше +95°С. В процессе
эксплуатации корпус ЭВН может нагреваться. Срабатывание термозащиты водонагревателя
не является его неисправностью. Возврат водонагревателя в рабочее состояние осуществля-
ется нажатием на шток термовыключателя, расположенного под защитной крышкой ЭВН
(Рис. 3).
Предохранительный клапан выполняет функции обратного клапана, препятствуя попаданию
воды из водонагревателя в водопроводную сеть в случаях падения в последней давления и
случаях возрастания давления в баке при сильном нагреве воды, а также функции защитного
клапана, сбрасывая избыточное давление в баке при сильном нагреве воды. Во время работы
водонагревателя вода может просачиваться из выпускной трубы предохранительного клапана
(7) для сброса излишнего давления, что происходит в целях безопасности водонагревателя.
Эта выпускная труба должна оставаться открытой для атмосферы и быть установлена
постоянно вниз и в незамерзающей окружающей среде. Рекомендуется присоединить к
дренажному отверстию резиновую или силиконовую трубку соответствующего диаметра для
отвода влаги (8, Рис. 2). Ручка (6) предназначена для открытия клапана (5). Необходимо
следить, чтобы во время работы водонагревателя эта ручка находилась в положении,
закрывающем слив воды из бака.
Панель управления
6 7

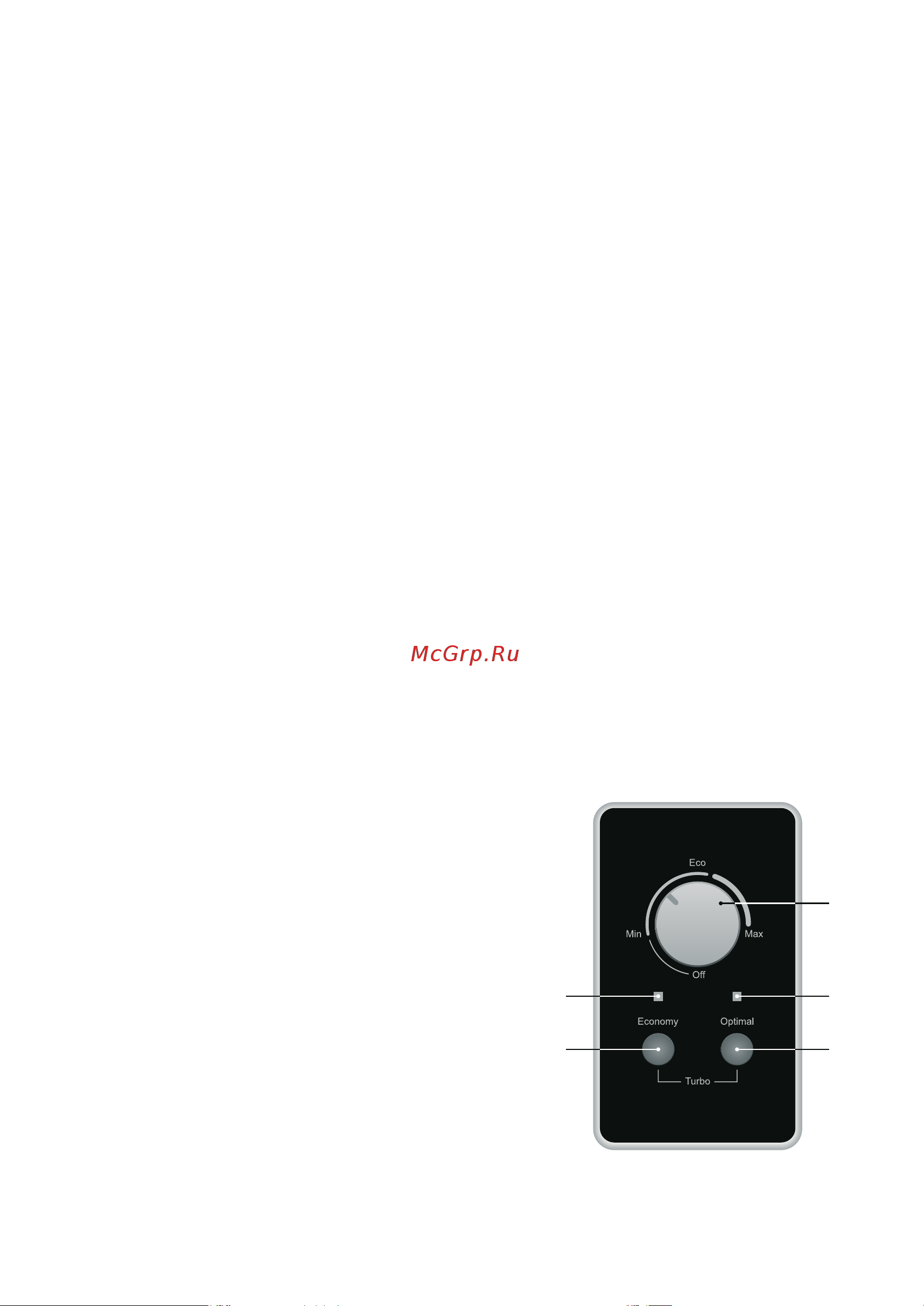

Рисунок 1. Панель управления
1. Ручка регулировки температуры
2. Клавиша выбора режима мощности 1 (0,7 кВт)
3. Клавиша выбора режима мощности 2 (1,3 кВт)
4. Индикация нагрева (режим 1)
5. Индикация нагрева (режим 2)
1
2 3
4 5
