При размещении в незащищённых помещениях необходимо устанавливать под ЭВН
защитный поддон (не входит в комплект поставки ЭВН) с дренажем в канализацию.
В случае размещения ЭВН в местах, труднодоступных для проведения технического и
гарантийного обслуживания (антресоли, ниши, межпотолочные пространства и т.п.), монтаж и
демонтаж ЭВН осуществляется потребителем самостоятельно, либо за его счет.
Подключение к водопроводу
Необходимо подавать холодную воду в ЭВН используя фильтр предваритель-
ной очистки воды со степенью очистки не менее 200 мкм.
Установить предохранительный клапан (5, Рис. 2) на входе холодной воды (3) – патрубок с
синим кольцом, на 3,5 – 4 оборота, обеспечив герметичность соединения любым уплотнитель-
ным материалом (льном, лентой ФУМ и др.).
Необходимо регулярно (не реже одного раза в месяц) проводить слив небольшого
количества воды через выпускную трубу предохранительного клапана в канализацию
для удаления известковых осадков и для проверки работоспособности клапана.
Подключение к водопроводной системе производится в соответствии с (Рис. 2) при помощи
медных, пластмассовых труб или специальной гибкой сантех-подводки, рассчитанных на
температуру до 100°С при максимальном рабочем давлении. Запрещается использовать
гибкую подводку бывшую в употреблении. Сантехническая подводка и запорная арматура
должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты
качества. При монтаже не допускается прикладывать чрезмерных усилий во избежание
повреждения резьбы патрубков бака.
ВНИМАНИЕ! Запрещается эксплуатировать ЭВН без предохранительного
клапана или использовать клапан других производителей.
После подключения ЭВН, убедитесь, что запорный вентиль холодной воды в ЭВН (15) открыт,
а запорный вентиль горячей воды (14) закрыт. Откройте кран подачи холодной воды в ЭВН
(10), кран выхода горячей воды из ЭВН (11) и кран горячей воды на смесителе, чтобы обеспе-
чить отток воздуха из ЭВН. При конечном заполнении ЭВН из крана смесителя непрерывной
струей потечет вода.
При подключении ЭВН в местах, не снабженных водопроводом, допускается подавать воду в
ЭВН из вспомогательной емкости с использованием насосной станции, либо из емкости,
размещённой на высоте не менее 5 метров от верхней точки ЭВН.
Подключение к электросети
Перед включением водонагревателя к электрической сети убедитесь, что ее параметры
соответствуют техническим характеристикам водонагревателя.
ВНИМАНИЕ! Перед включением электропитания убедитесь, что ЭВН заполнен
водой!
Водонагреватель должен быть заземлен для обеспечения его безопасной работы.
Водонагреватель оборудован штатным сетевым шнуром электропитания с евровил-
кой. Электрическая розетка должна иметь контакт заземления с подведенным к нему
проводом заземления и располагаться в месте, защищенном от влаги, или удовлетво-
рять требованиям не ниже IРХ4.
Эксплуатация и техническое обслуживание (ТО)
При проведении ТО проверяется наличие накипи на ТЭНах. Одновременно с этим удаляется
осадок, который может образоваться в нижней части ЭВН. Если на ТЭНах образовалась
накипь, то её можно удалить с помощью специальных чистящих средств, либо механическим
путем. Рекомендуется через год с момента подключения ЭВН провести первое техническое
обслуживание работниками специализированной организации и по интенсивности образова-
ния накипи и осадка определить сроки проведения последующих ТО. Данное действие
максимально продлит срок эксплуатации ЭВН.
Внимание: накопление накипи на ТЭНе может стать причиной его повреждения.
8 9
Внешний корпус ЭВН
Патрубок выпуска горячей воды
(с красным кольцом)
Патрубок подачи холодной воды
(с синим кольцом)
Сливной вентиль
(в комплект не входит)
Предохранительный клапан
Ручка предохранительного
клапана
Выпускная труба
предохранительного клапана
Дренаж в канализацию
Подводка
Вентиль подачи холодной воды
Вентиль подачи горячей воды
Магистраль холодной воды
Магистраль горячей воды
Запорный вентиль горячей воды
Запорный вентиль холодной воды
Защитная крышка
Панель управления

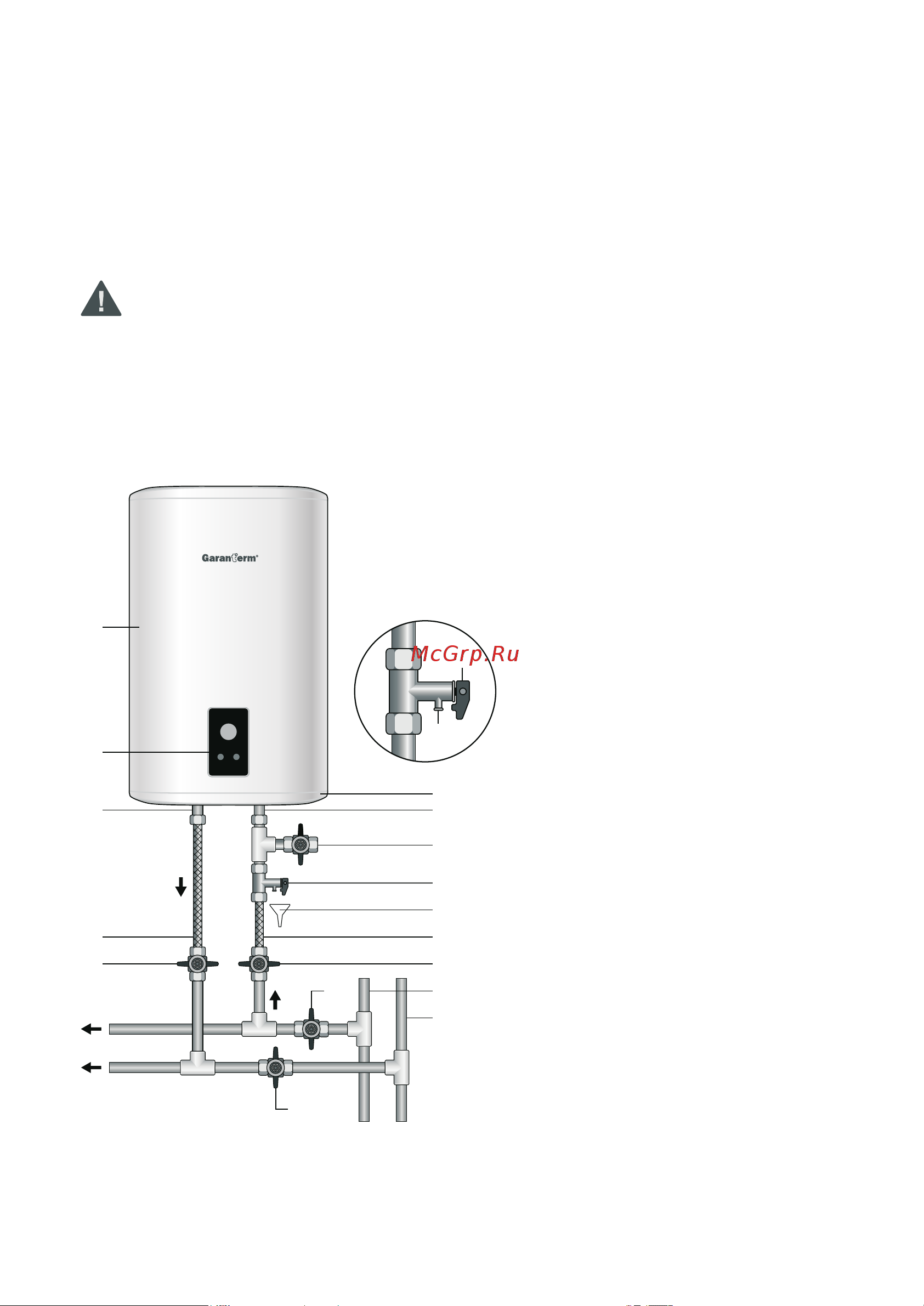

Рисунок 2. Схема подключения ЭВН к водопроводу.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
6
7
1
3
4
5
8
9
12
13
10
9
11
2
17
15
5
16
к точкам
потребления
14
