• Ручку 6 переведите в левое поло-

жение. Вращением винта 2 по часовой

стрелке переместите упор 1 вправо на

толщину снимаемого слоя (один оборот

винта 2 соответствует перемещению

упора 1 на 1 мм). Зафиксируйте это по-

ложение, затянув гайку 21 на винте.

8.2. Заточка

• Поднимите упор 1 (рис. 9) и уло-

жите цепь 18 в направляющие 5.

• Опустите упор 1 в правую сто-

рону. Протяните цепь вправо до по-

ложения, когда подлежащий заточке

зуб минует упор.

• Потяните цепь влево, чтобы зуб

упёрся в упор.

• Зафиксируйте это положение

цепи поворотом ручки 6 вправо.

• Пометьте зуб мелом или каран-

дашом.

• Подключите шнур питания к

сети и нажатием зелёной кнопки 22

(рис. 10) включите станок.

• При заточке зубьев цепи плав-

но опускайте корпус 10 (рис. 8) до

касания винтом 7 упорной площадки

19 (рис. 8). Заточка получается каче-

ственной, если контакт между дис-

ком и зубом происходит постепенно

и плавно. Не задерживайтесь долго

на обработке одного зуба.

• Если Вы обнаружите неболь-

шие неточности в настройке (от-

сутствие касания заточным диском

режущей кромки зуба, чрезмерный

слой стачивания, неправильный угол

заточки), то прежде, чем начать пере-

настройку, выключите станок и от-

ключите его от сети.

• По завершении заточки одного

зуба нажатием на красную кнопку вы-

ключите станок. Поднимите корпус

10 (рис. 8) в верхнее положение.

• Переведите ручку 6 влево и

протяните цепь вправо пока следу-

ющий зуб с таким же направлением

заточки пройдёт упор. Направление

заточки зубьев в цепи одинаково че-

рез один зуб.

• Потяните цепь влево, чтобы зуб

упёрся в упор.

• Зафиксируйте это положение

цепи поворотом ручки 6 вправо.

• Вновь включите станок и зато-

чите этот зуб. Выключите станок.

• Аналогично заточите все зубья

с этим направлением заточки.

Если цепь подвергается повторной

заточке, возникает необходимость

стачивать ограничители глубины 23

(рис. 11) плоским напильником 24

(рис. 12) (в комплект поставки не вхо-

дит). Обработайте напильником каж-

дый ограничитель так, чтобы он был

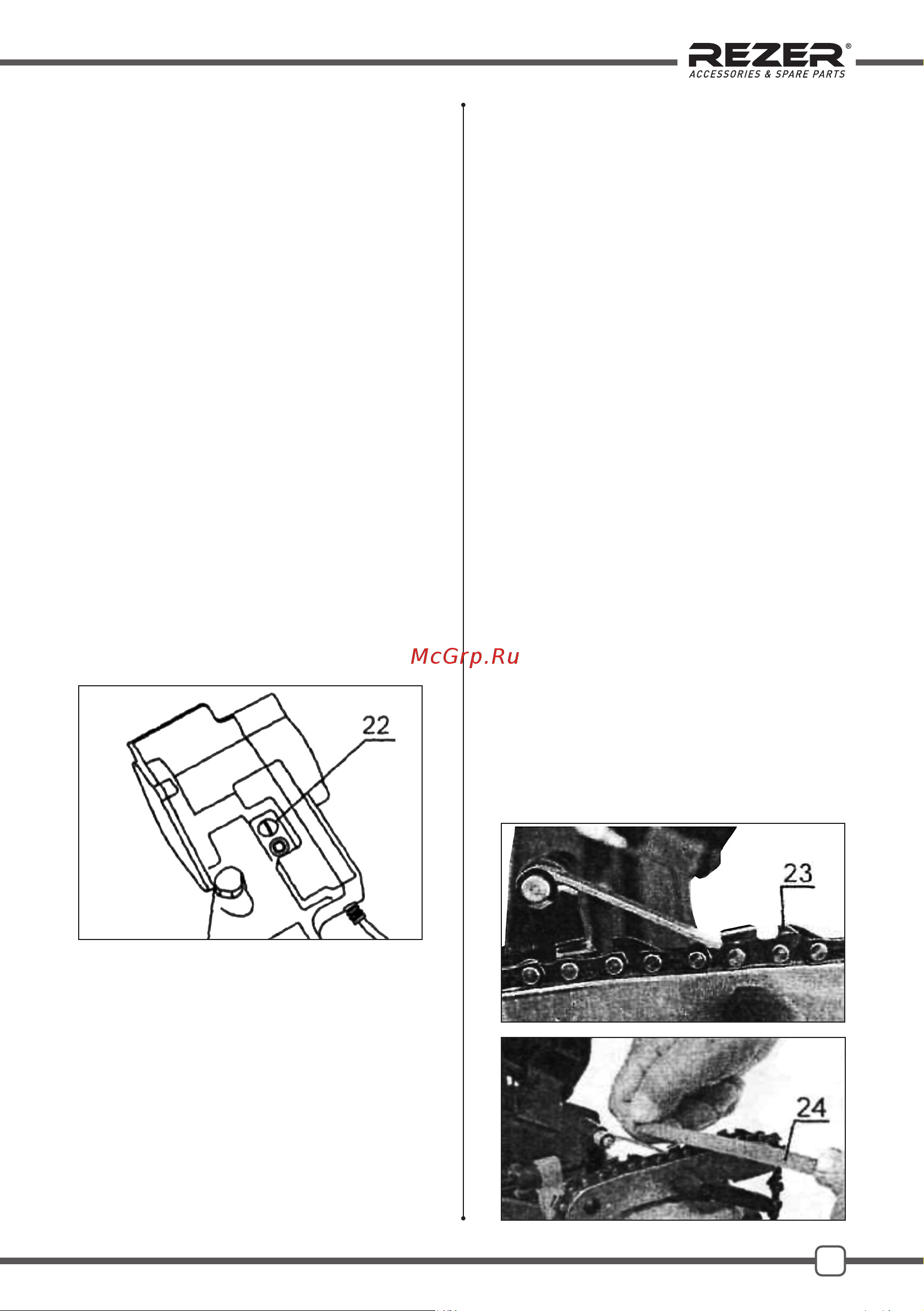

Рис. 10

Рис. 11

Рис. 12
