Rezer EG85-C [8/16] Сборка и монтаж станка

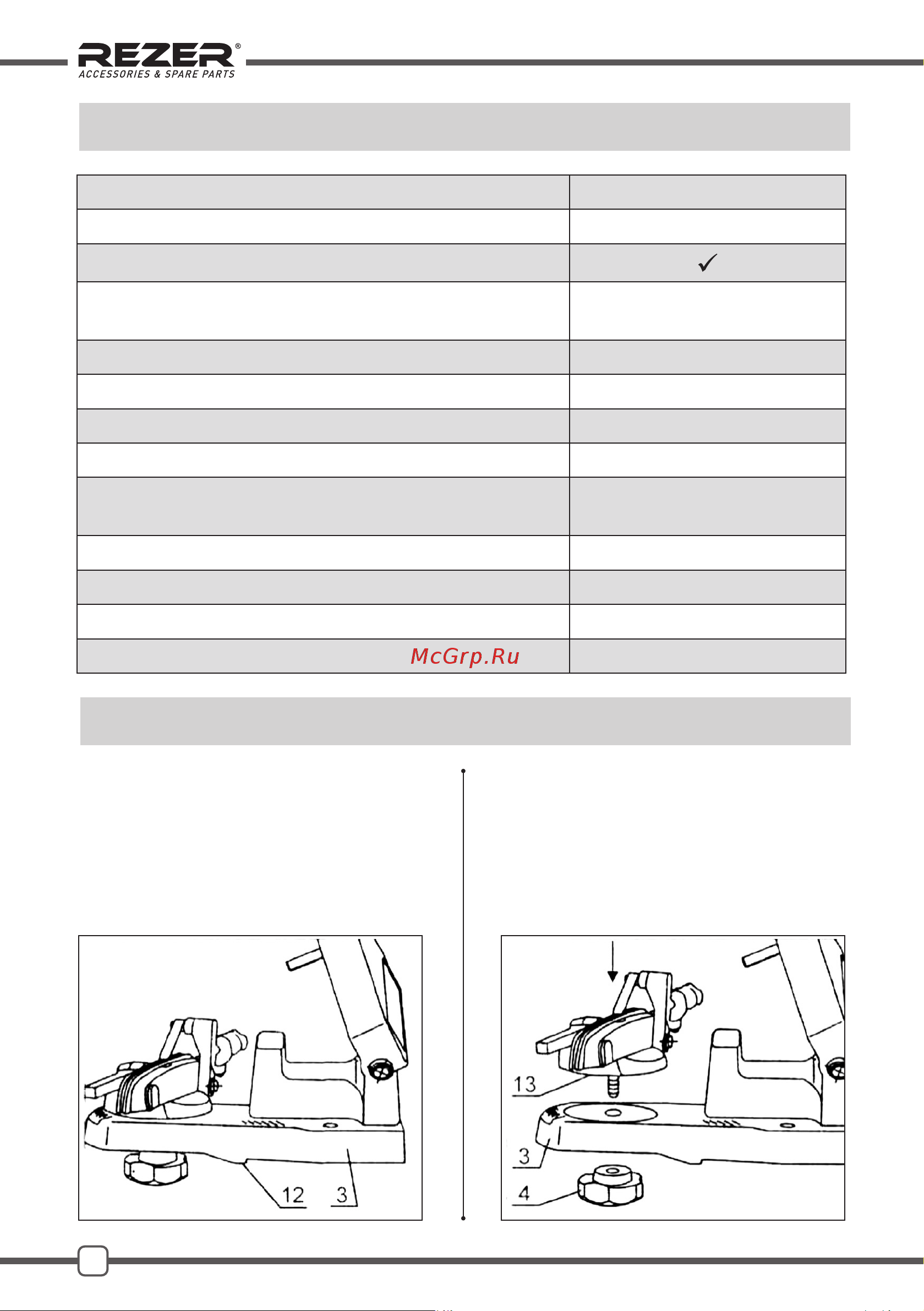

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания/частота, В/Гц 230/50

Потребляемая мощность, Вт 85

LED подсветка

Скорость вращения шпинделя на холостом

ходу, об/мин

5000

Расстояние между направляющими тисков, мм 1,1-2

Угол поворота тисков относительно стола 35° влево и вправо

Угол наклона заточного диска 55°

Посадочный диаметр фланца под диск, мм 23

Размеры заточного диска

(Ø наружный x Ø внутренний x толщина), мм

104 x 23,2 x 3,2/4,5

Предельный износ заточного диска 76 мм

Класс защиты II (двойная изоляция)

Габариты упаковки, см 25 х 19,5 х 17

Вес нетто / брутто, кг 2,6 / 2,9

6. СБОРКА И МОНТАЖ СТАНКА

• Расположите станок на рабочем

столе, уперев выступы основания 12

в край стола (рис. 2).

Разметьте на поверхности стола

положение крепёжных отверстий.

Просверлите отверстия Ø = 9 мм.

Прикрепите станок к рабочему

столу через два крепежных отвер-

стия в основании 3.

• Смонтируйте блок установки

цепи 13 (рис. 3) на основании 3 и на-

крутите снизу гайку 4.

Рис. 2 Рис. 3
