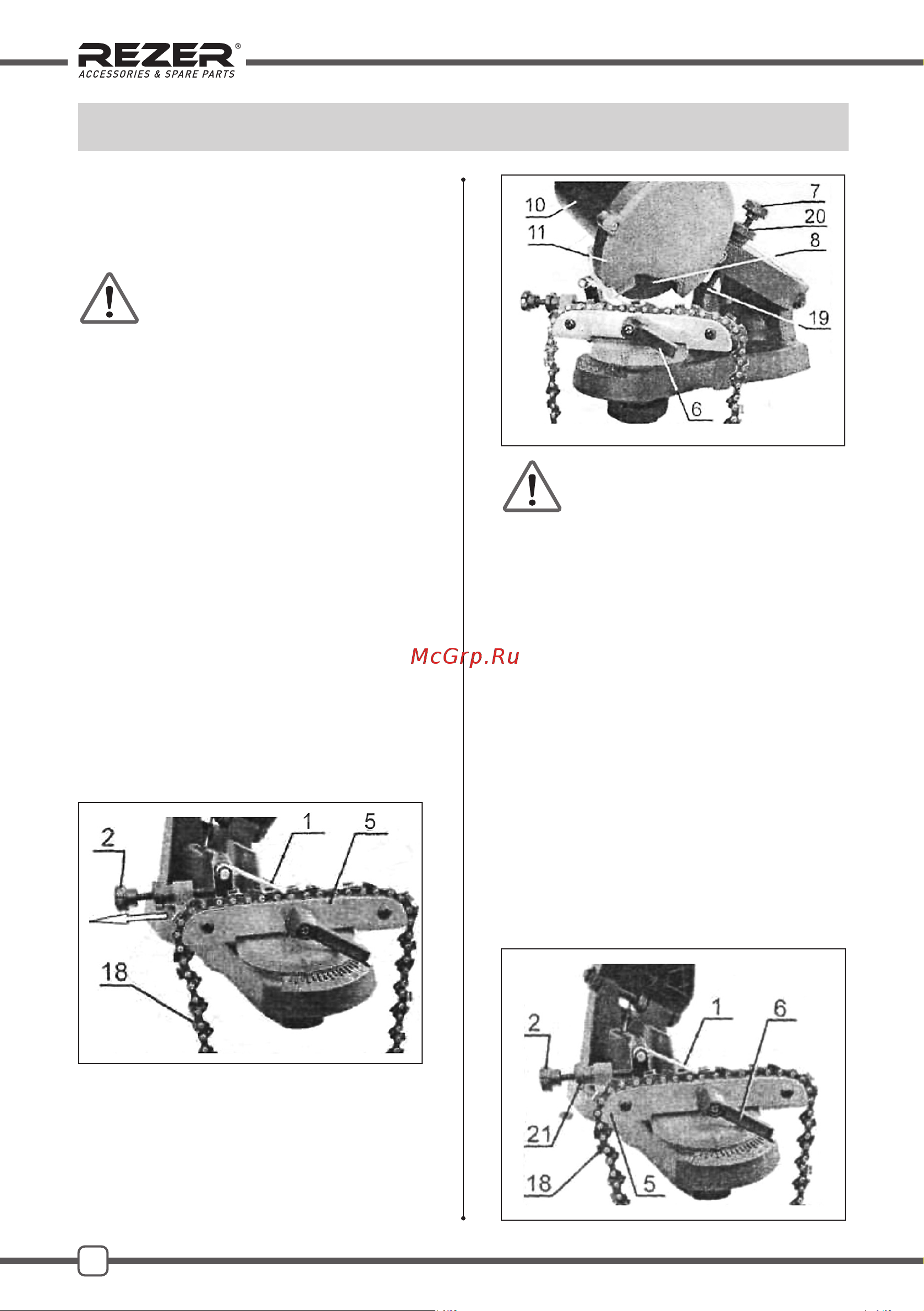

Rezer EG85-C [10/16] Работа со станком

Rezer EG85-C [10/16] Работа со станком

10

Наденьте подходящую одежду и

убедитесь, что вблизи рабочего ме-

ста нет посторонних.

ВНИМАНИЕ! Во время на-

стройки станка отклю-

чайте его от сети.

8.1. Настройка блока установки цепи

• Перед заточкой очистите цепь

от загрязнений. Промойте ее невос-

пламеняющимся растворителем.

Не используйте бензин. Просушите

цепь.

• Ослабьте гайку 4 (рис. 3) и устано-

вите стрелку блока установки цепи 13

(рис. 3) на нужное значение угла шкалы

угломера. Цепи имеют различные раз-

меры и разные углы заточки. Проверьте

по документации производителя тип

цепи и далее следуйте рекомендациям

приведенным в таблице углов заточки

(см. табл. 1). После того, как угол уста-

новлен, затяните гайку 4.

• Поднимите упор 1 (рис. 7) и уло-

жите цепь 18 в направляющие 5.

• Откиньте упор влево, чтобы он

давал возможность перемещаться

цепи вперёд-назад.

• Опустите корпус 10 (рис. 8) и пере-

местите цепь так, чтобы заточной диск 8

попал в выемку зуба и уперся в нее.

8. РАБОТА СО СТАНКОМ

Глубина заточки должна

быть отрегулирована

так, чтобы затачивалась

вся режущая кромка зуба.

• Удерживая корпус 10 (рис. 8) в

этом положении вкрутите винт 7 до

упорной площадки 19 основания и

затяните гайку 20.

• Переместите цепь вправо так,

чтобы заточной диск своей плоской

поверхностью слегка касался режу-

щей кромки зуба цепи. Зафиксируйте

это положение цепи поворотом руч-

ки 6 вправо.

• Перекиньте упор 1 (рис. 9) впра-

во и вращением винта 2 перемести-

те его в положение, при котором он

упрётся в зуб, с которого Вы хотите

начать заточку, поднимите корпус 10.

Рис. 7

Рис. 8

Рис. 9
