УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке и настройке видеодомофонов SIMPLE 4 | 4 KIT
19
⌂
Вернуться в раздел "Содержание"
Красный –
Белый –
Черный –
Желтый –
Не используется
Не используется
Общий
Видео
Красный –
Белый –
Черный –
Желтый –
Питание
Не используется
Общий
Видео
Камера
Камера
Блок питания
камеры
Питание от внешнего
блока питания
(предпочтительно)
Питание
от монитора
Порт для
вызывной панели 2

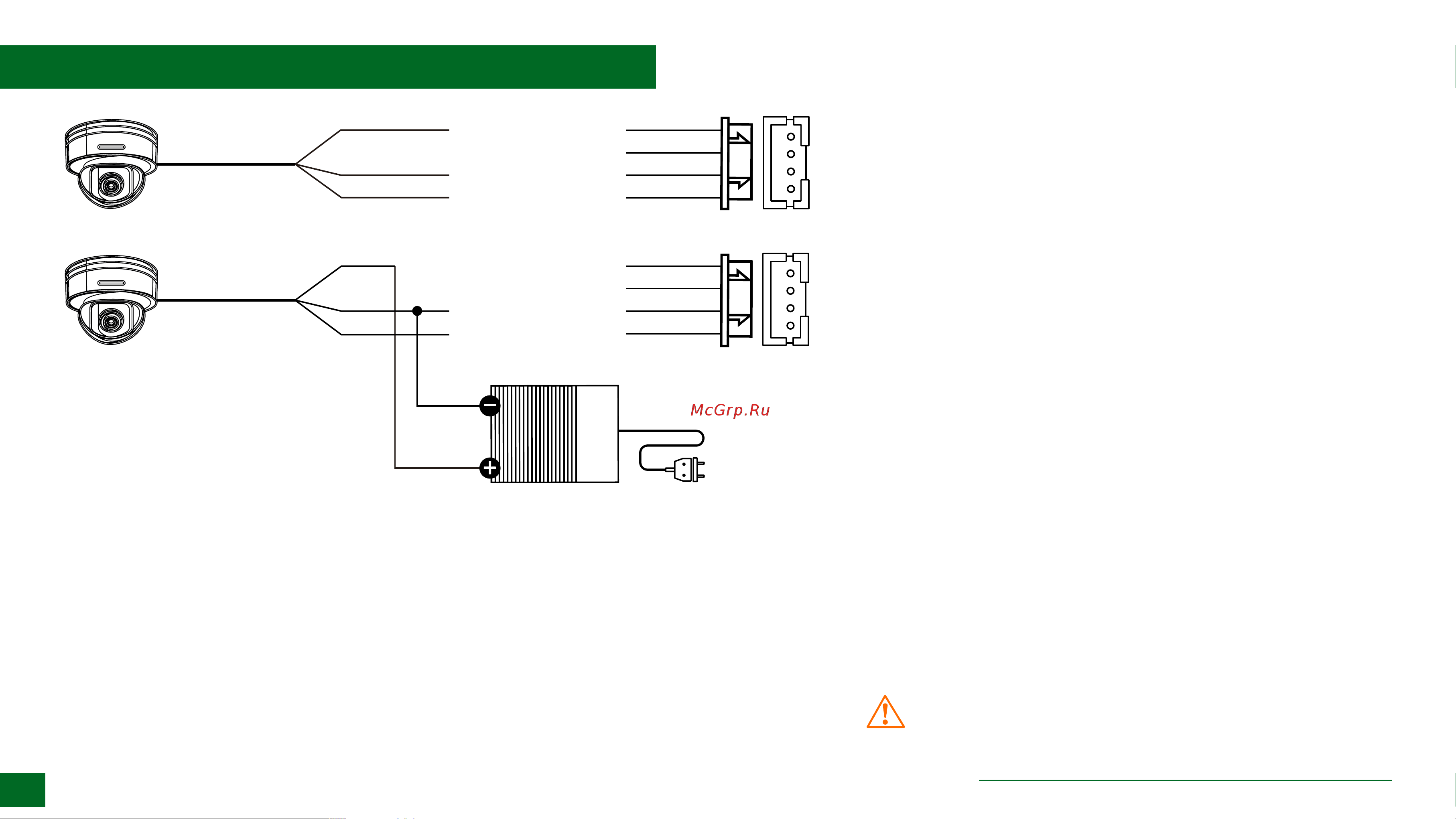

Рис. 14 Схема подключения видеокамеры к монитору SIMPLE
ВНИМАНИЕ!
Для камер, устанавливаемых вне помещения и с токопотреблением свыше 300 мА необходимо
использовать подключение с внешним блоком питания.
ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕРЫ К ДОМОФОНУ
