65BDL4550D/75BDL4550D/86BDL4550D
12

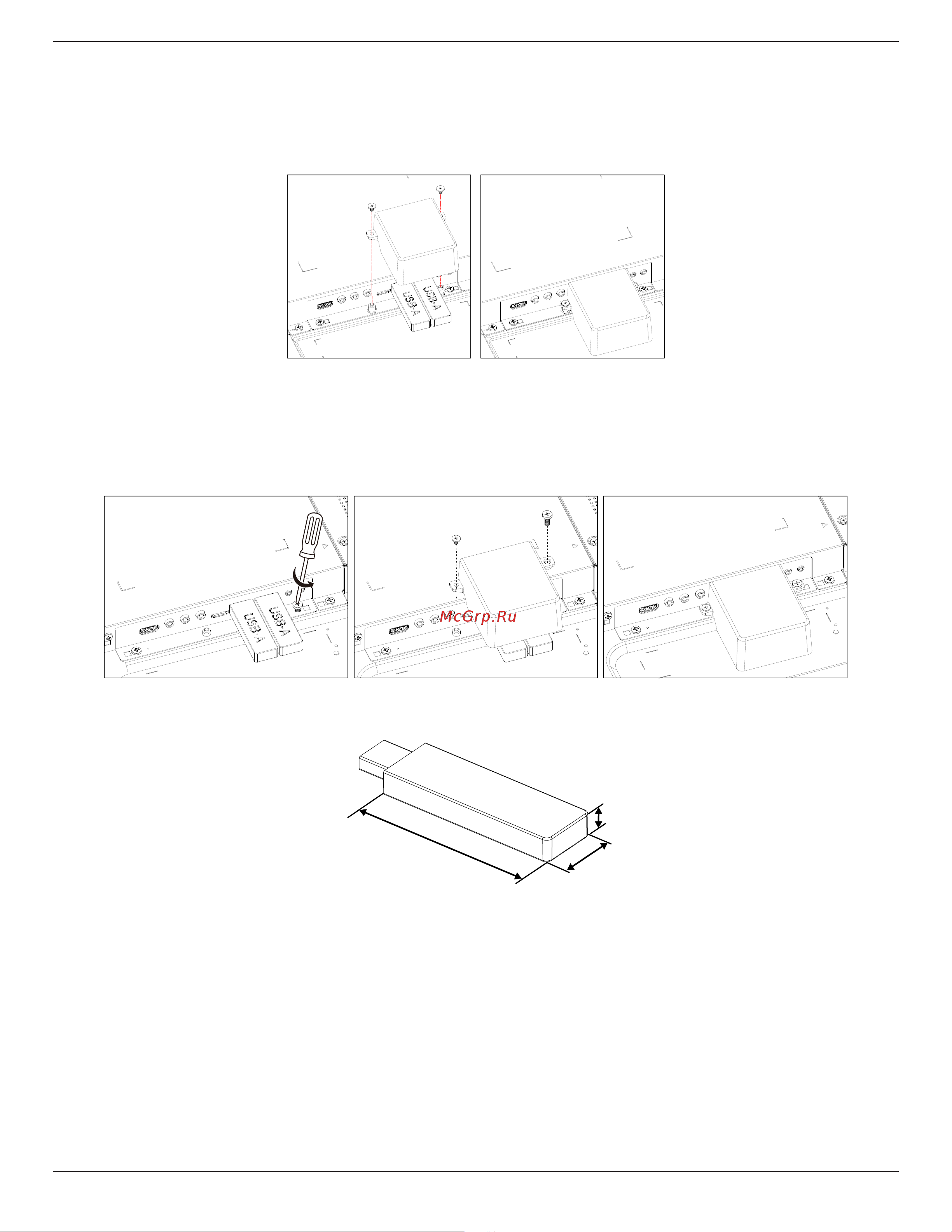

2.4. Крышка USB
• Крышка USB с винтами закрывает отсек для флеш-накопителя USB и карты памяти SD.
65BDL4550D
1. Подключите флеш-накопитель USB и карту памяти micro SD.
2. Закрепите крышку USB с помощью винтов (2 шт. М3) из комплекта принадлежностей.
75BDL4550D/86BDL4550D
1. Открутите винт, как показано на рисунке, и положите его в подходящее место.
2. Подключите флеш-накопитель USB и карту памяти micro SD.
3. Установите крышку USB.
4. Закрепите крышку USB с помощью винтов (1 шт. М3, 1 шт. М4) из комплекта принадлежностей.
M3
M4
• Максимальный подходящий размер флеш-накопителя USB:
USB: 20 (Ш) x 10 (В) x 60 (Д) мм
L
H
W
