ред.6.1
11
Сделайте на столе разметку под отверстия станка, просверлите и
установите станок, туго затянув винтам (винты не идут в комплекте).
Точильный станок подключается к сети при помощи трехжильного
кабеля с заземляющим контактом (рис.8). Подключать следует только к
розетке с заземляющим контактом.

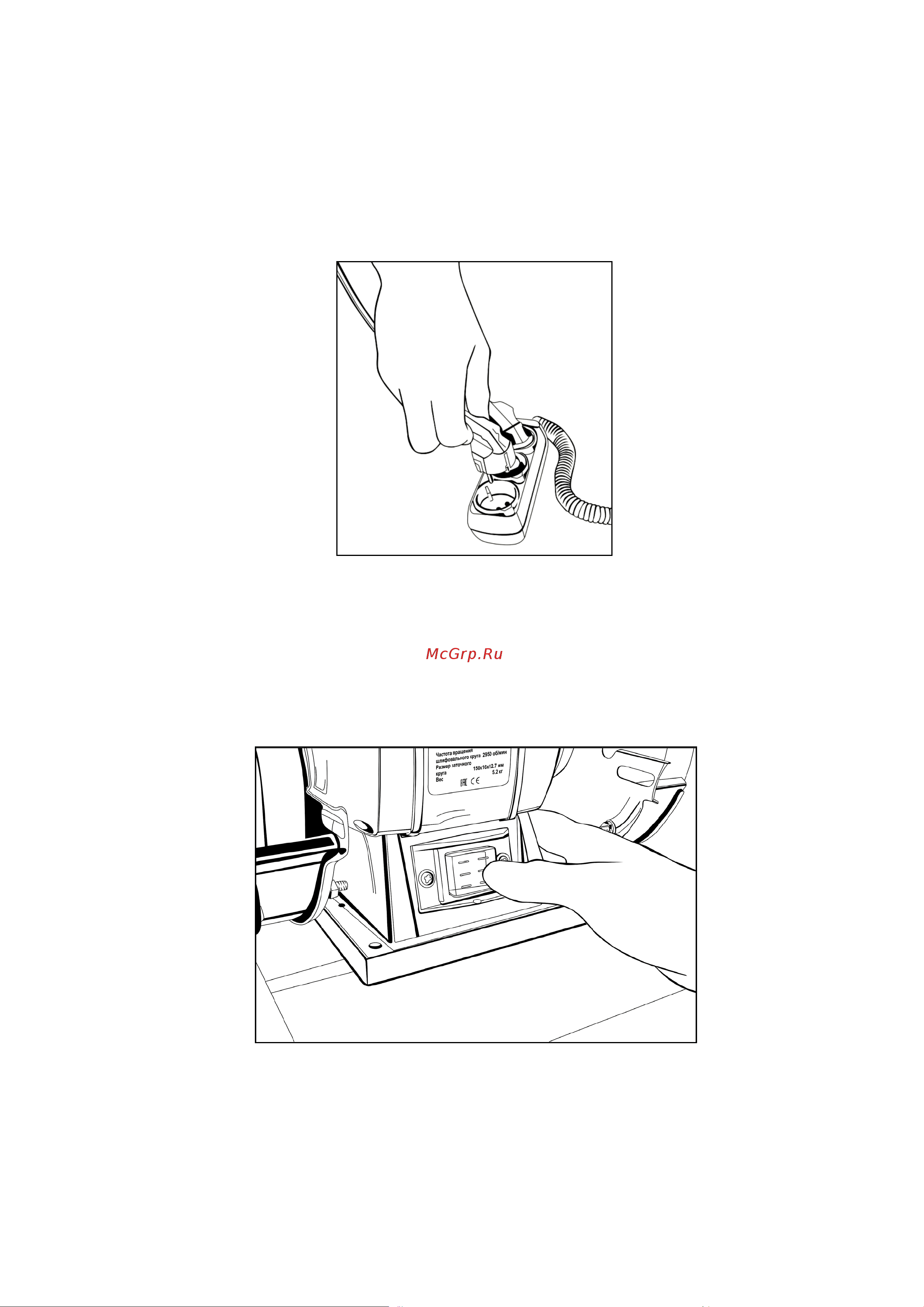

Рис. 8 «Подключение станка к сети»
Если вам необходимо использовать удлинитель, убедитесь, что он
имеет трёхжильный кабель и розетку с заземляющим контактом.
Включение/выключение станка осуществляется нажатием на кнопку
выключателя (рис.9).
Рис. 9 «Включение/выключение станка»
Прежде чем включить станок, проверьте, достаточно ли надежно
затянуты винты и гайки и обеспечивается ли беспрепятственное вращение
шлифовального круга.
Содержание
- Ред 3
- Уважаемый покупатель благодарим вас за выбор продукции торговой марки вихрь при покупке требуйте проверки полной комплектности и исправности устройства путем его пробного запуска а также наличия инструкции по эксплуатации мы всегда рады получить от вас обратную связь по использованию нашей продукции а также по улучшению его качества web site http www vihr su 3
- Содержание 4
- Общие сведения 5
- Правила безопасности 5
- Комплектация 7
- Общий вид устройства 7
- Подготовка устройства к работе и порядок работы 8
- Рабочий упор 6 выключатель 7 фиксатор 8 защитный экран 9 искрогаситель 10 светильник кроме модели тс 150 8
- Станок состоит из алюминиевого корпуса в котором расположен асинхронный электродвигатель на валу ротора двигателя крепятся шлифовальные круги для вашей безопасности на корпусе машины монтируются защитные кожухи с искрогасителями прозрачные экраны и рабочие упоры всегда во время работы используйте эти приспособления 8
- Технические характеристики 8
- Точильный станок предназначен для эксплуатации при температуре окружающей среды от 10 с до 40 с относительной влажности воздуха не более 80 и отсутствии прямого воздействия атмосферных осадков и чрезмерной запылённости воздуха 8
- Техническое обслуживание 13
- Более сложный технический ремонт точильного станка должен осуществляться только квалифицированным персоналом уполномоченных сервисных центров обслуживание выполненное неквалифицированным персоналом может стать причиной поломки станка и травм а также потери гарантии 14
- Возможные неисправности и способы их устранения 14
- Если перегорела лампа в светильнике замените ее рис 4 14
- Таблица 2 возможные неисправности и способы их устранения 14
- Гарантийные обязательства 15
- Транспортирование и хранение 15
- Гарантийный талон 18
- Дата продажи _____________________ 18
- Зав _________________ 18
- Модель _________________ 18
- Наименование и адрес торговой организации_____________________ 18
- С правилами эксплуатации и условиями гарантии ознакомлен продукция получена в полной комплектации претензий к внешнему виду не имею 18
- Точильный станок _____________ 18
- Фио и подпись покупателя 18
- Сервисные центры 19
