Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в конце сборки.

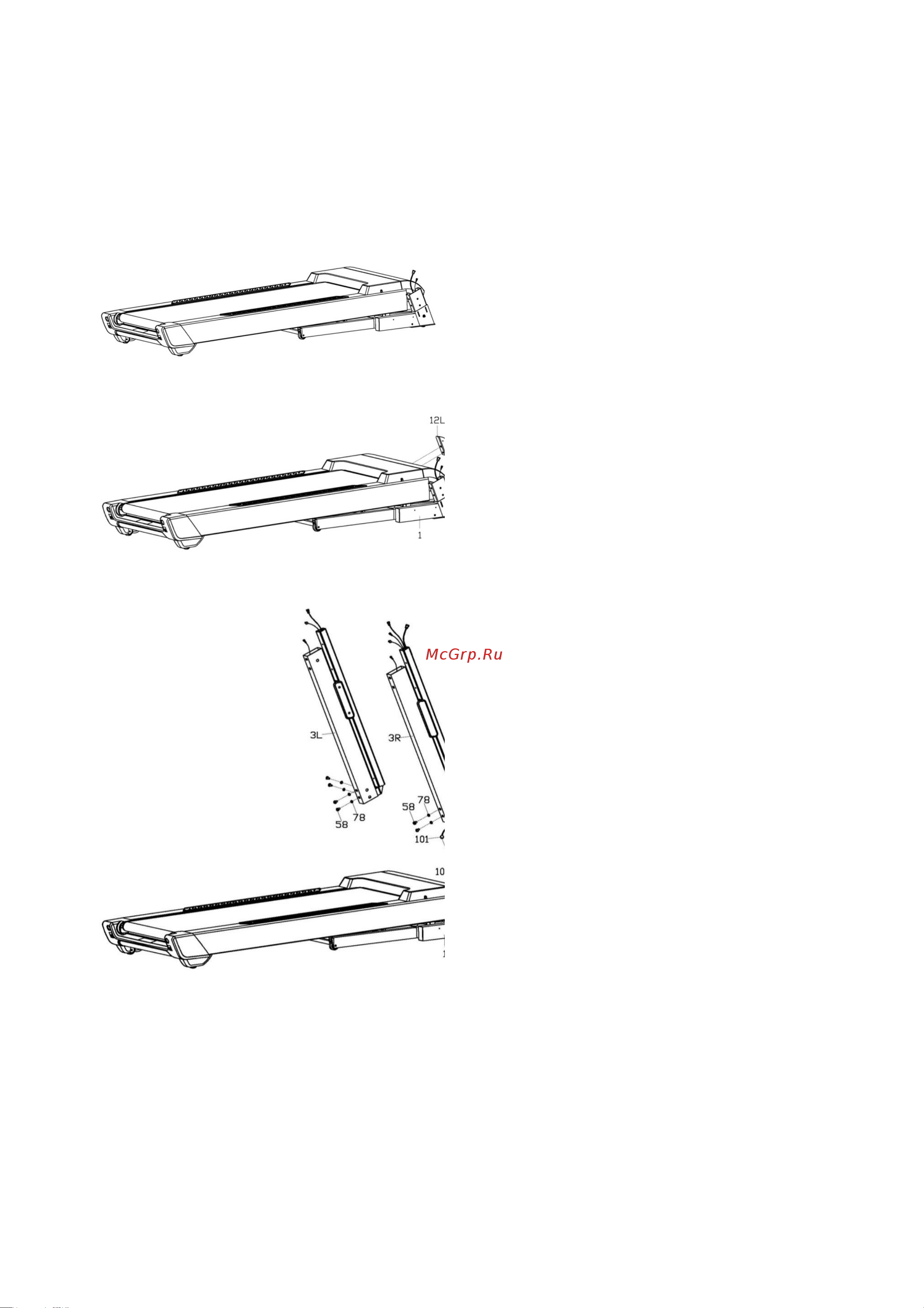

Шаг 1

Откройте коробку и извлеките все

составляющие части тренажера.

Основание тренажера установите на

ровную поверхность.

Шаг 2

Закрепите кожухи основания (12L/R) на

нижней раме (1) при помощи болтов

M8*15 (62) и шайб Φ8*1.2 (79).

Шаг 3

Соедините кабель подсветки (94) с

кабелем (95) и соедините нижний

кабель консоли (100) с кабелем (101).

Установите стойки консоли (3L/R) на

нижнюю раму (1) и закрепите болтами

M10*15 (58) и шайбами Φ10*1.2 (78), как

показано на рисунке. (Не затягивайте

болты на этом шаге.)
