Шаг 4

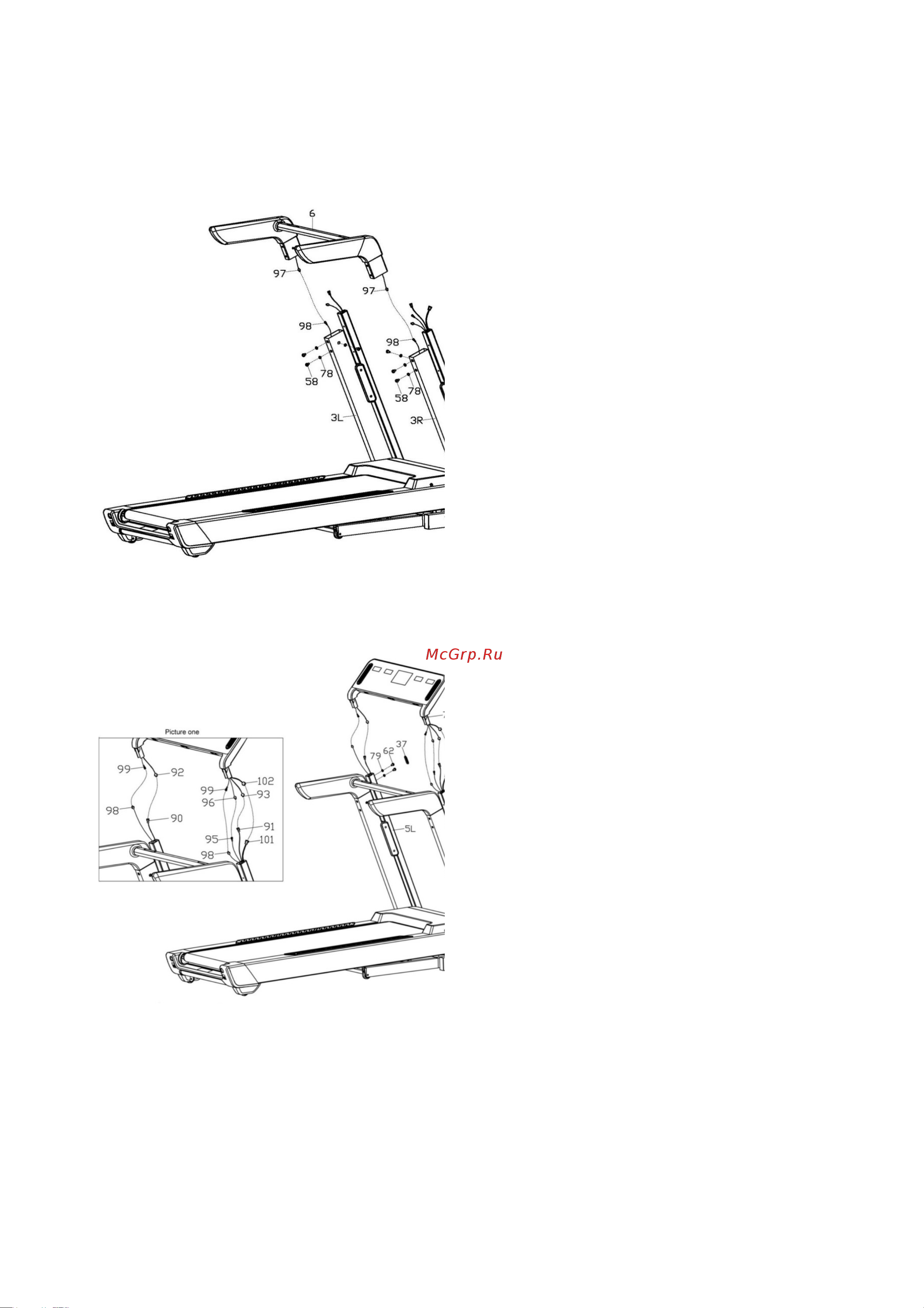

Соедините нижний кабель пульсомеров

(97) с кабелем (98).

Установите раму поручня (6) на стойки

консоли (3L/R) и закрепите с помощью

болтов M10*15 (58) и шайб Φ10*1.2

(78), как показано на рисунке. (Не

затягивайте болты на этом шаге.)

Шаг 5

Необходимо соединить кабели в

следующей последовательности: кабель

(90) с кабелем (92); кабель (91) с

кабелем (93); кабель (95) с кабелем (96);

кабель (98) с кабелем (99); кабель (101)

с кабелем (102).

Установите и закрепите раму консоли (7)

на стойки консоли (5L/R) с помощью

болтов M8*15 (62) и шайб Φ8*1.2 (79).

Затяните болты на всех

предыдущих шагах.
