- 18 -

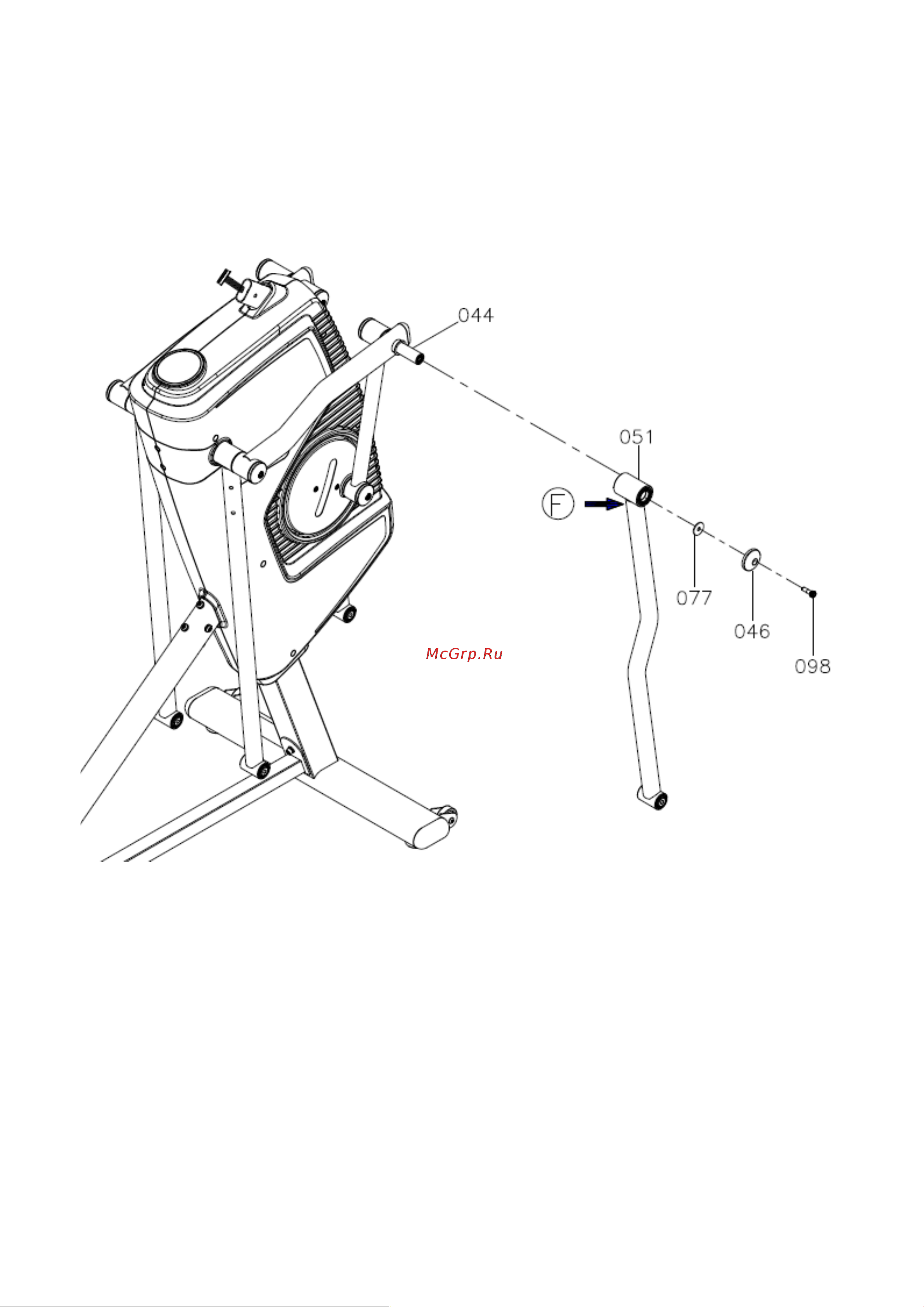

ШАГ 8

Передний поворотный рычаг (51) имеет левую и правую стороны. Пожалуйста, убедитесь,

что на каждой стороне есть буква «F». При сборке убедитесь, что наклейка «F»

направлена на предмет. Убедитесь, что поверхность оси ниже, чем опорная поверхность.

Надвиньте передний поворотный рычаг (51) на шатун (44) и полностью затяните 1 шайбу

(8x30x2, 0t) (77), 1 колпачок (46) и 1 болт (M8x1, 25x25 мм) (98).

Повторите вышеописанную процедуру для другой стороны.
