- 19 -

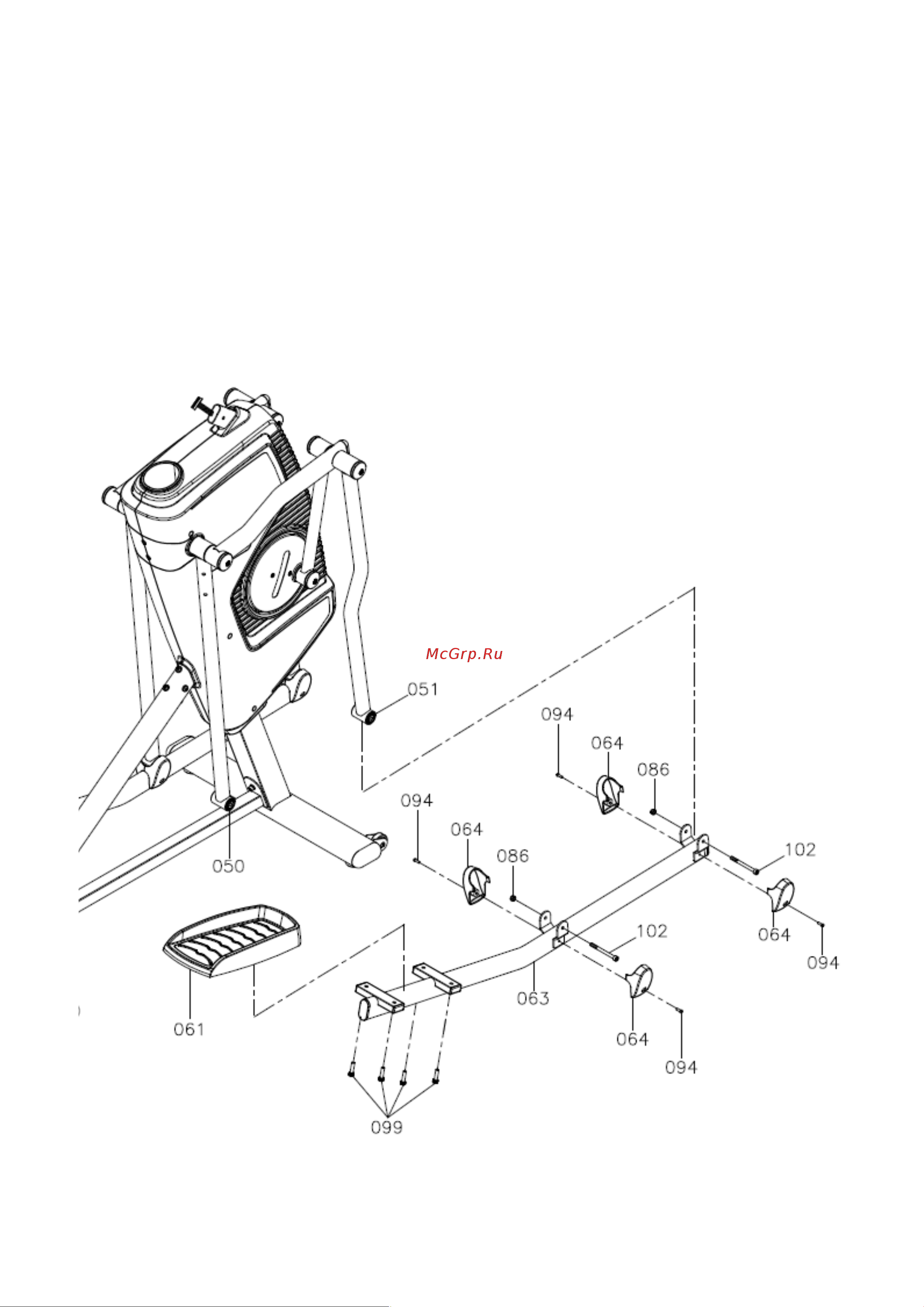

ШАГ 9

Педаль имеет левую и правую стороны, обратите внимание на наклейку.

4 гайки (M8xp1.25) (86), 4 болта (M8xp1, 25x75 mm) (102) и 8 винтов (M5x15 мм, xp0.8)

(94) установлены на опоры педали (63).

Удалите болты и гайки с опоры педали (63).

Прикрепите опору педали (63) к правому заднему поворотному кронштейну (50) и

переднему поворотному кронштейну (51), полностью закрепив 2 болта (102) и 2 гайки

(86).

Затем прикрепите 4 крышки опоры педали (64) к опоре педали (63) и полностью затяните

4 винтами (94).

Повторите вышеописанную процедуру для другой стороны.

Поместите педаль (61) на опору педали (63) и полностью затяните 4 болта (M8xp1, 25x30

мм) (99). Повторите вышеописанную процедуру для другой стороны.
