Селективный металлодетектор «Сигнум MFT/MFD» 727. Руководство по эксплуатации. Форумы с
рекомендациями по настройкам и использованию: reviewdetector.ru, garysdetecting.co.uk, akaforums.com
ООО «фирма «АКА», +7(495)621-0481, http://aka.2000.ru aka_md@mail.ru
34
Рис. 14
ГОДОГРАФ КАК СРЕДСТВО
ИДЕНТИФИКАЦИИ
Выше уже упоминалось, что информация о найденных объектах
отображается на экране дисплея в виде годографических картинок. Так что же такое
годограф и для чего он нужен? Сигнал, принимаемый прибором, характеризуется
не только амплитудой, но и фазой, т.е. является векторной величиной. Величины
амплитуды и фазы зависят от электрофизических параметров объектов, таких как
электропроводность, магнитная проницаемость, глубина залегания, геометрия и т.д.
Точно описать характер принимаемого от объекта сигнала весьма сложно, учитывая
многообразие влияющих факторов. Однако, отметить некоторые общие
закономерности можно.
Выше мы упомянули о том, что сигнал датчика это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический
предмет к датчику, то очевидно, что величина этого вектора будет меняться. При
этом конец вектора будет описывать на координатной плоскости некоторые фигуры
(лучи, петли и т.д.). Такие фигуры принято называть годографами. Последние
наиболее полно описывают сложный характер взаимодействия датчика с
металлическими объектами.
При анализе годографов следует запомнить несколько общих правил:
• годографы небольших и средних ферромагнитных объектов располагаются
в левом квадранте (т.е. имеют отрицательный относительно вертикальной оси угол
наклона);
годографы объектов из цветных металлов и больших ферромагнитных
объектов лежат в правом квадранте (положительный угол наклона);
чем больше площадь отражающей поверхности объекта и чем выше его
электропроводность, тем больше наклон годографа вправо;
годографы средних и больших
ферромагнитных объектов, как правило,
имеют форму в виде петли;
годографы объектов из цветных
металлов в основном прямые;
в правильно сбалансированном по
грунту приборе вектор грунта располагается
вдоль горизонтальной оси.

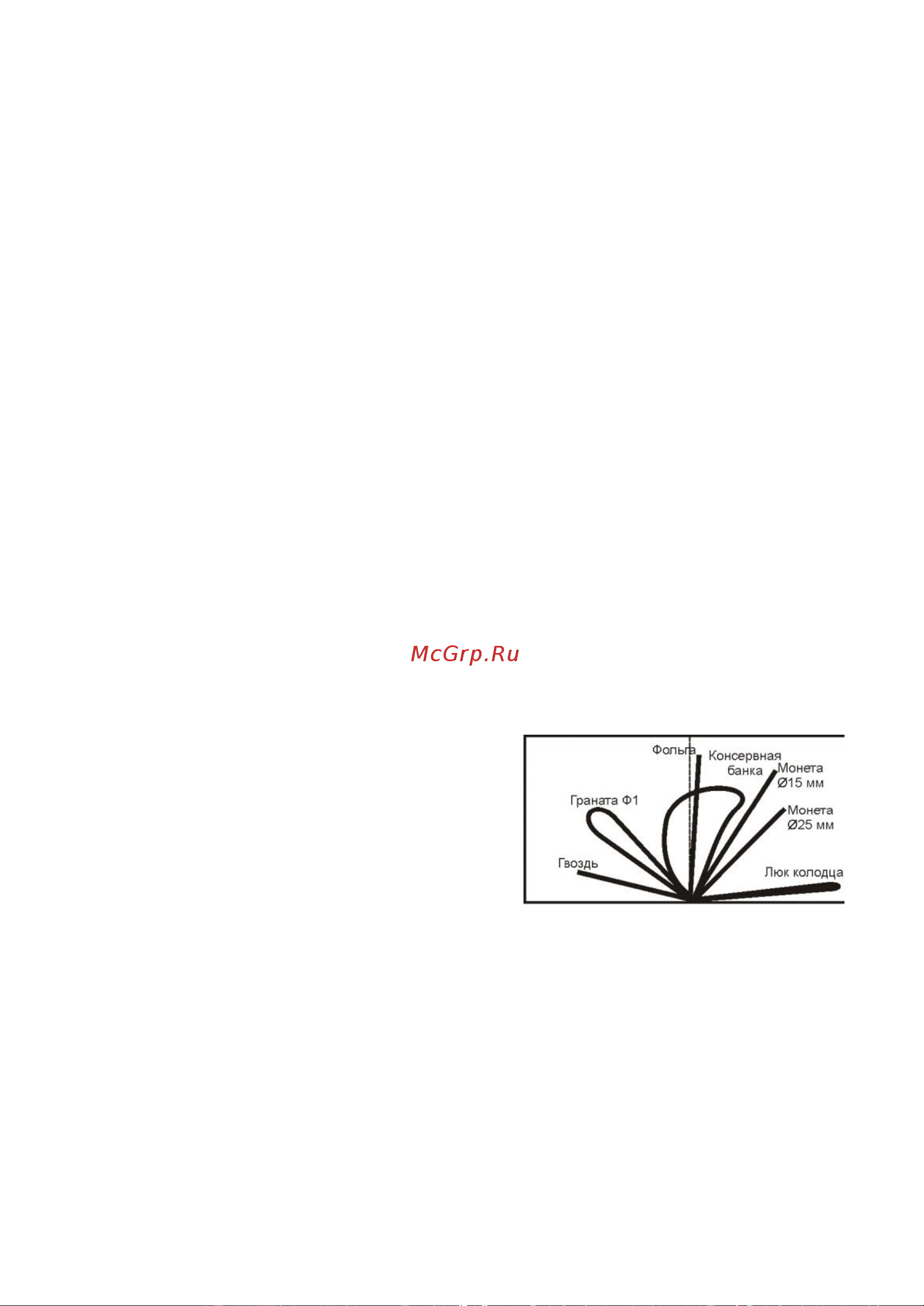

Примеры годографов некоторых
объектов приведены на рис. 14.
Таким образом, анализируя форму и
положение годографа на координатной плоскости можно с определенной степенью
вероятности идентифицировать тип объекта.
Следует учесть, что приведенные примеры годографов являются
идеализированными и не учитывают влияния минерализации грунта.
