ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

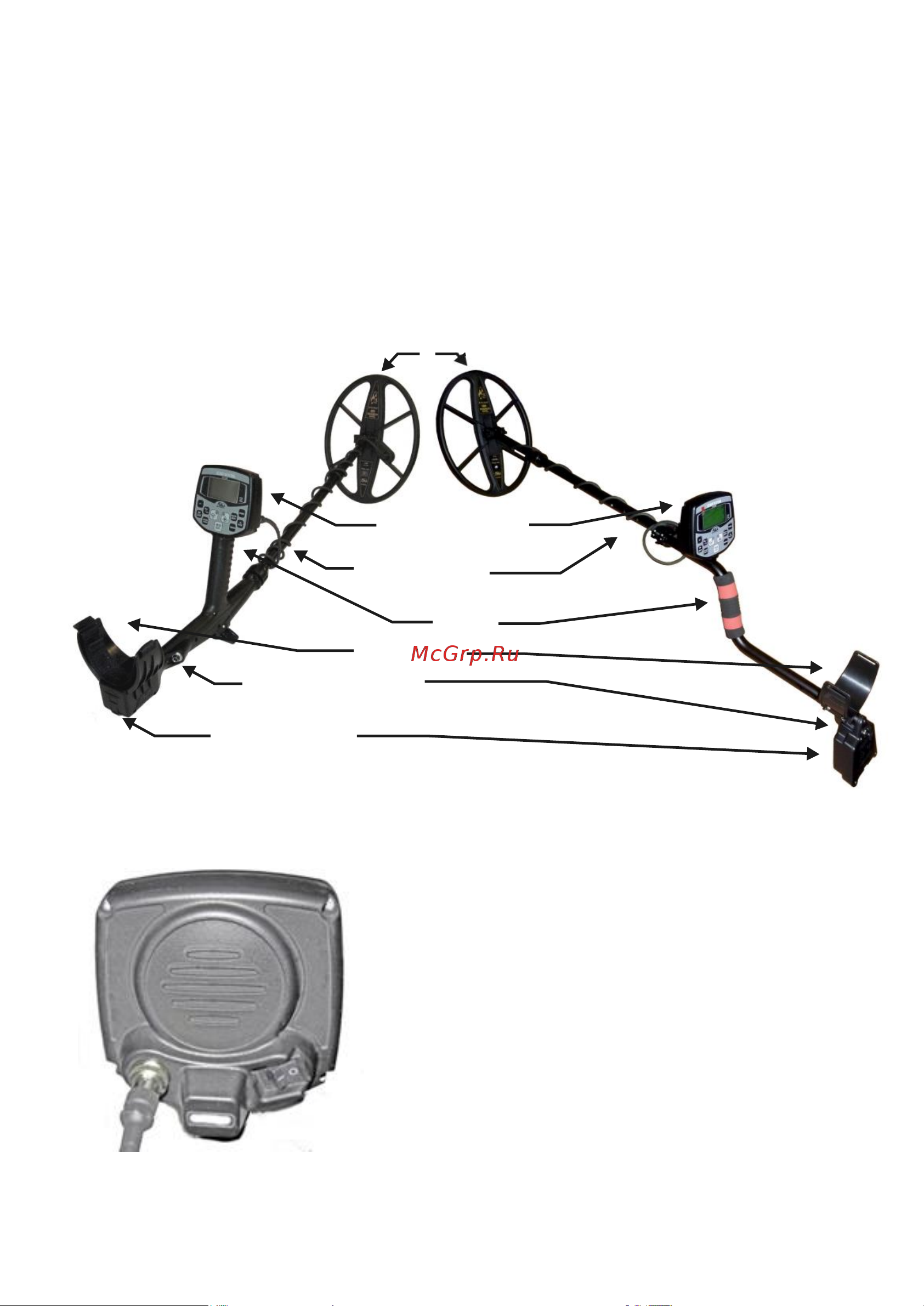

Прибор может поставляться в двух вариантах конструктивного исполнения

(Рис. 2). В первом варианте (на рисунке слева) реализована опция «компактность без

разборки» за счет смещения средней части штанги в подлокотное пространство.

Второй вариант (на рисунке справа) обладает несколько меньшим весом и

улучшенным механическим балансом. Фирма оставляет за собой право изменять и

вводить новые варианты конструктивного исполнения прибора.

На передней панели прибора

расположен жидкокристаллический графический

индикатор (с разрешением 128х64 точки) и 11

кнопок управления (рис. 3). Фирма

производитель оставляет за собой право на

изменение дизайна панели и кнопок управления

без предварительного уведомления.

На задней панели прибора находятся

разъем для подключения датчика, тумблер

включения/выключения прибора и серийный

номер (рис. 4).

Электронный блок

Ручка

Подлокотник

Батарейный отсек

Гнездо для подключения

наушников

Телескопическая

штанга

Датчик

(катушка)

Рис. 2

Рис. 3
