Селективный металлодетектор «Сигнум MFT/MFD» 7272М. Руководство по эксплуатации. Форумы с
рекомендациями по настройкам и использованию: reviewdetector.ru, garysdetecting.co.uk, akaforums.com
ООО «фирма «АКА», +7(495)621-0481, http://aka.2000.ru aka_md@mail.ru
37
VDI которых больше +84. Для того, чтобы лучше различать «горячие камни» и
относительно большие плоские цветные объекты (например, пять копеек Екатерины
II) VDI которых лежит в диапазоне +78…+86, в приборе используется специальный
высокотональный сигнал, отличающийся от обычного тона сигнала на объект из
цветного металла. При желании, сигнал на «горячие камни» можно исключить с
помощью настройки дискриминатора, выставив значение правой границы +86.
Однако при дискриминационном исключении звуковой реакции на «горячи камни»,
из-за влияния грунта, есть риск пропуска вышеозначенных полезных объектов,
векторы влияния которых близки к векторам от «горячих камней». Этот недостаток
снижается при помощи алгоритма ПГК, но самый лучший и надежный способ, все же
учиться определять подобные камни на слух. По специфическому растянутому
сигналу.
Совет опытного поисковика:
Откопав подобный камень, положите его на грунт, а рядом прикопайте
медную крупную монету. Сканируя поочередно камень и монету, послушайте
разницу в сигналах - они сильно отличаются. Сигнал металлического предмета (и
РВ и КТ) как бы концентрируется в точке нахождения предмета. В тоже время
камень отличается длинным растянутым РВ и запоздалым КТ сигналом после
проноса катушки над ним. «Как будто оттянули (РВ) и отпустили (КТ) резинку»
Как известно, особую проблему для индукционных металлоискателей
представляет идентификация плоских ферромагнитных объектов, таких как стальные
пробки, крышки, консервные банки и т.п., то есть предметов со сравнительно
большим эквивалентным диаметром контура вихревых токов. Здесь в значительной
степени Вам поможет наша фирменная разработка - годографическая индикация (см.
рис. 17).

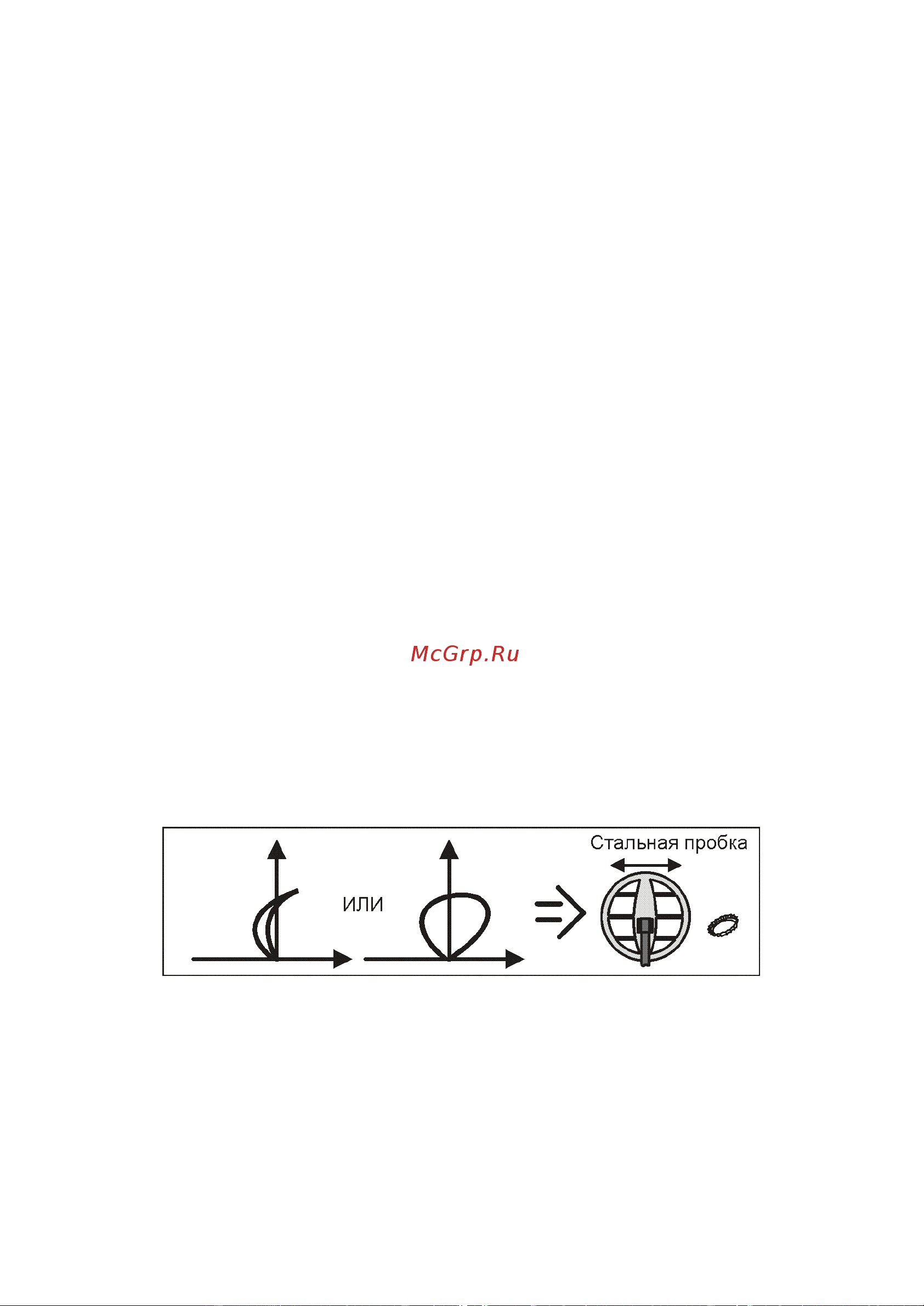

При взаимодействии датчика с такими объектами (при условии, что уровень
сигнала выше 20) годографы последних, как правило, носят петлевидный характер и
«разбрасываются» по экрану в зависимости от направления сканирования. На рис.
17 приведены годографы сигналов при взаимодействии датчика прибора с железной
бутылочной пробкой.
Для приведенного случая признаком того, что объект ферромагнитный
является петлевидный характер годографов и их разброс в зависимости от
направления сканирования.
Рис. 17.
Для решения проблемы с идентификацией железных пробок можно
воспользоваться уточняющим S-алгоритмом. Он существенно упрощает процесс
идентификации небольших (до 40-50 мм) плоских железных объектов.
Если Вы получили сомнительный цветной отклик от объекта, проверьте с
помощью S-алгоритма, не пробка ли это. Не забывайте контролировать рейтинг
сигналов. Этот алгоритм эффективно работает только при рейтингах больше 10.
Оценки типов объектов при его использовании более формализованы и не
требуют у пользователя большого опыта. Основную работу по идентификации на
себя берет процессор.
