Уход за пильной цепью

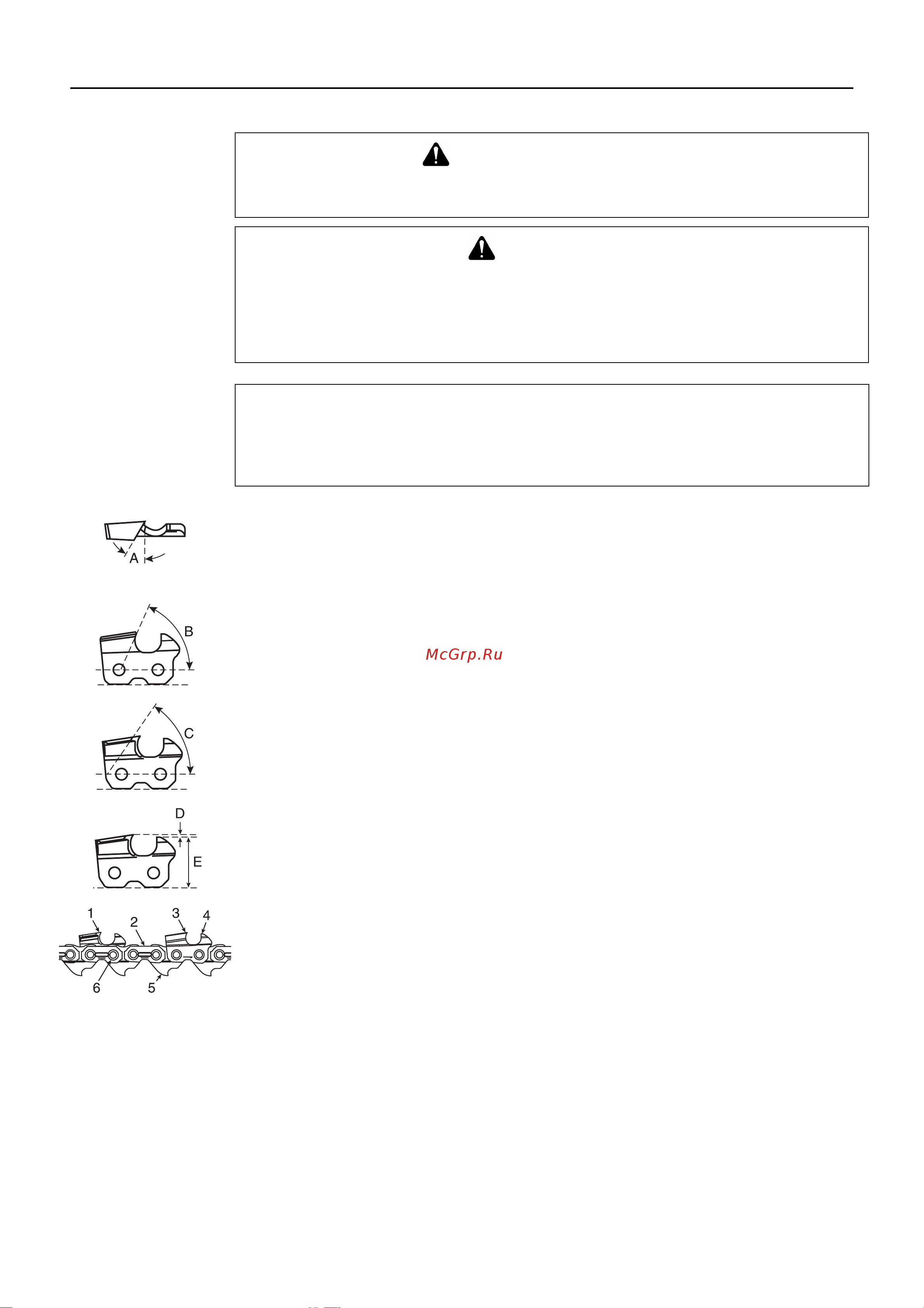

 Правильно заточенные зубцы показаны на рисунке.

A: Угол верхней грани A2LM; 30°, 73LGX; 25°

B: Угол боковой грани A2LM; 80°-90°, 73LGX; 60°

C: Режущий угол верхней грани A2LM; 60°, 73LGX; 50°

D: Глубомер A2LM; 0,71 мм, 73LGX; 0,64 мм

E: Параллель

1. Леворежущий резец

2. Соединительная накладка

3. Праворежущий резец

4. Глубомер

5. Приводное звено

6. Заклепка

Не эксплуатируйте цепную бензопилу с затупившейся или поврежденной цепью.

Если для распила требуется сильно увеличить давление на инструмент, или

отходами пиления

являются не крупные опилки, а мелкодисперсные опилки, древесная пыль, проверьте, не

повреждены ли режущие зубья пильной цепи.

При заточке пильной цепи должен быть обеспечен тот же угол наклона и профиль зубьев, что и

у новой цепи.

Проверку цепи на износ и повреждения следует проводить при каждой заправке топлива.

ПРЕДУПРЕЖДЕНИЕ

Перед заточкой пильной цепи выключайте двигатель.

Надевайте защитные перчатки, когда работаете с пильной цепью.

ВНИМАНИЕ

Ошибки заточки, увеличивающие риск отдачи:

1) Слишком большой угол верхней грани

2) Слишком маленький угол боковой грани

3) Диаметр напильника слишком маленький

4) Слишком большой перепад высоты

ПРИМЕЧАНИЕ

Данные величины для углов заточки цепи действительны для пильных цепей Oregon 73LGX и

Carlton A2LM.

Для пильных цепей иных марок следуйте инструкциям от их производителей.
