Echo CS-680-18" [27/32] Внимание

27

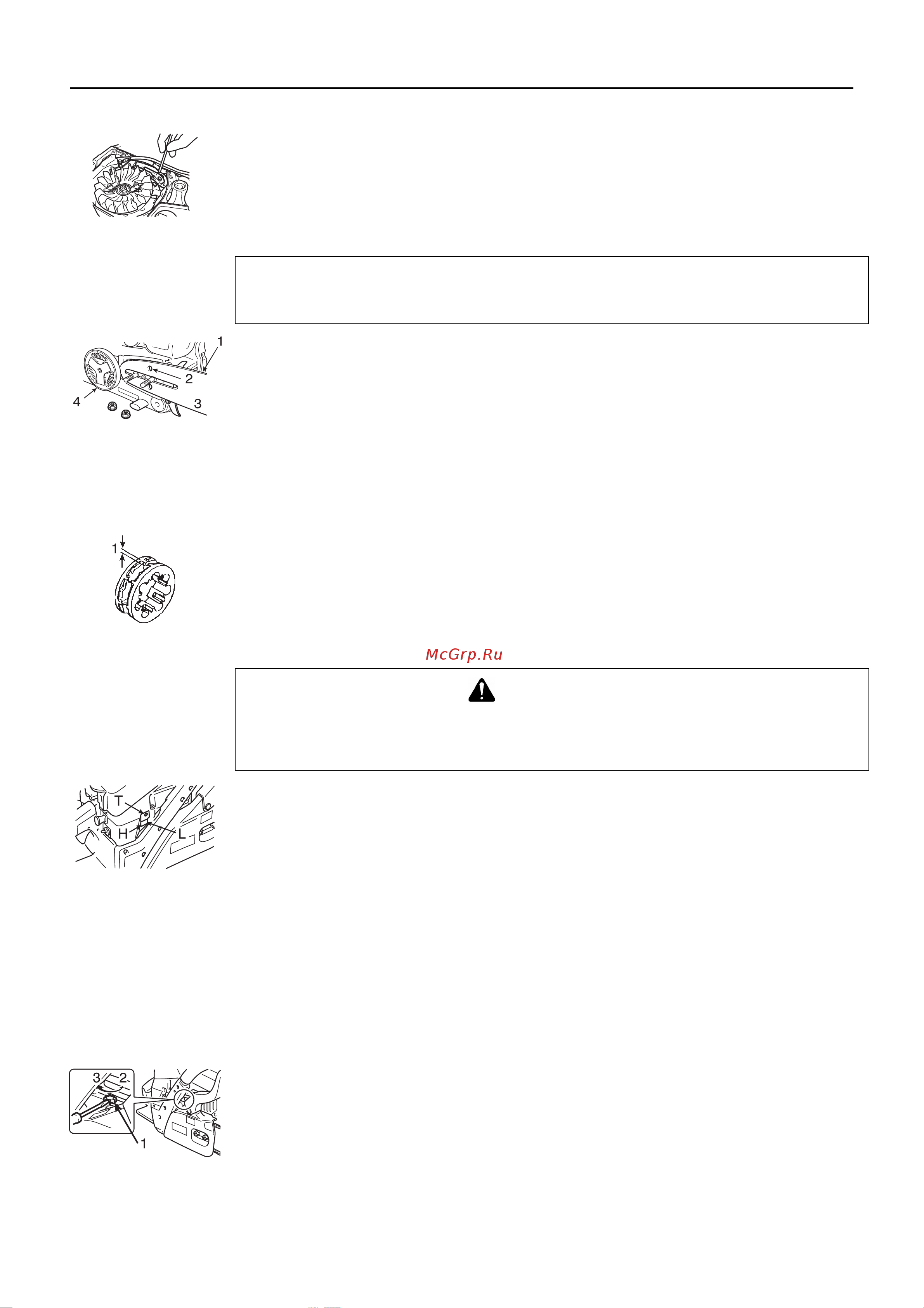

Охлаждающие ребра цилиндра
Проверять регулярно.
Засорение ребер охлаждения приводит к ухудшению охлаждения двигателя.
Удалите грязь и опилки из зазоров между ребрами, чтобы охлаждающий воздух свободно
проходил между ними.
Пильная шина
Очищать перед каждым использованием.
- Прочистите канавки пильной шины, например, небольшой отверткой.
- Прочищайте масляные отверстия проволокой.
Периодически переворачивайте пильную шину.
Проверяйте звездочку и муфту сцепления, и прочищайте область установки пильной шины
перед установкой пильной шины.
Если звездочка или муфта сцепления изношены, замените одну из них или обе детали.
Звездочка
1. Износ: 0,5 мм
Если звездочка повреждена, это приводит к преждевременному износу или повреждению
пильной цепи.
- Если износ звездочки достиг 0,5 мм или более, замените ее.
Перед установкой новой цепи проверяйте звездочку.
Заменяйте изношенную звездочку.
Карбюратор
L: Регулятор смеси для низких оборотов
H: Регулятор смеси для высоких оборотов
T: Регулятор холостого хода
Не занимайтесь регулировкой карбюратора без необходимости.
Порядок регулировки карбюратора:
- Вращайте винты в игольчатом регуляторе (L и H) по часовой стрелке до положения легкой
посадки, затем поверните обратно, как указано ниже.
- Регулятор смеси для низких оборотов (L): открыт на от
1 и ¼ и до 1 и ½ оборота.
- Регулятор смеси для высоких оборотов (H): открыт на от ½ до ¾ оборота.
- Поверните винт регулировки холостого хода (T) по часовой стрелке, пока пильная цепь не
начнет вращаться.
Затем отпустите винт на ½ оборота.
- Разгоните двигатель до максимальной частоты вращения коленчатого вала, чтобы
убедиться в плавности перехода двигателя от
холостого хода к режиму максимальных
оборотов.
Автоматическая система смазки
Расход масла автоматической системы смазки составляет 8 мл/мин при частоте вращения
коленчатого вала примерно 7000 об/мин, согласно настройке, произведенной на заводе до
поставки изделия.
- Для увеличения подачи поворачивайте регулировочный винт по часовой стрелке.
Когда регулировочный винт повернут до упора, он останавливается, что соответствует
максимальному объему расхода масла. (15 мл/мин на
скорости 7000 об/мин)
- Не поворачивайте регулировочный винт за пределы обозначенных ограничений
максимального и минимального объема подачи масла.
ПРИМЕЧАНИЕ
Для замены пильной шины или пильной цепи обратитесь к дилеру ECHO.
1. Канавка 2. Масляное отверстие 3. Пильная шина 4. Звездочка
ВНИМАНИЕ
Регулятор холостого хода (T) должен быть отрегулирован таким образом, чтобы при
после пуска двигателя пильную цепь не вращалась.
Если карбюратор неисправен, обратитесь к дилеру ECHO.
1. Винт регулировки подачи масла 2. Уменьшение 3. Увеличение
