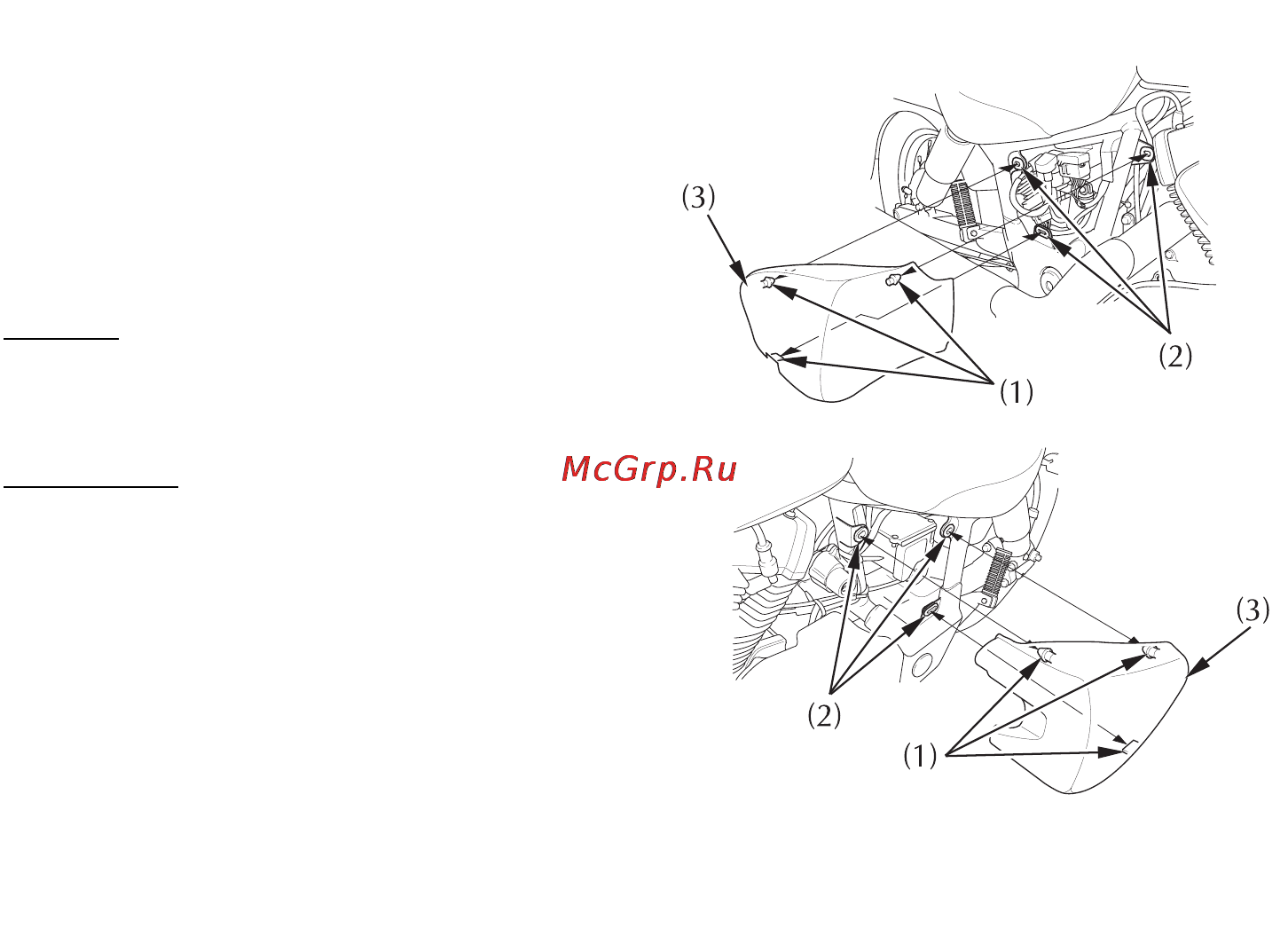

БОКОВАЯ ПАНЕЛЬ Правый боковой обтекатель снимается при необходимости осмотра предохранителей Левый боковой обтекатать снимается для по лучения доступа к комплекту инструментов и Руководству по эксплуатации Демонтаж правого и левого обтекататей про изводится аналогичным образом Снятие 1 Извлеките штыри 1 из резиновых вту лок 2 2 Снимите левый боковой обтекатать 3 ЛЕВАЯ сторона Установка Совместите штыри и резиновые втулки Нажмите на боковой обтекатать до фикса ции на месте 48 1 Штыри бокового обтекателя 2 Резиновые втулки 3 Боковые обтекатели
