3.2 Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L

=68.0 Дб (А) – Значение измерено с нагрузкой.

=63.0 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (L

=65. Дб (А) – Значение измерено с нагрузкой.

=60.4 Дб (А) – Значение измерено без нагрузки.

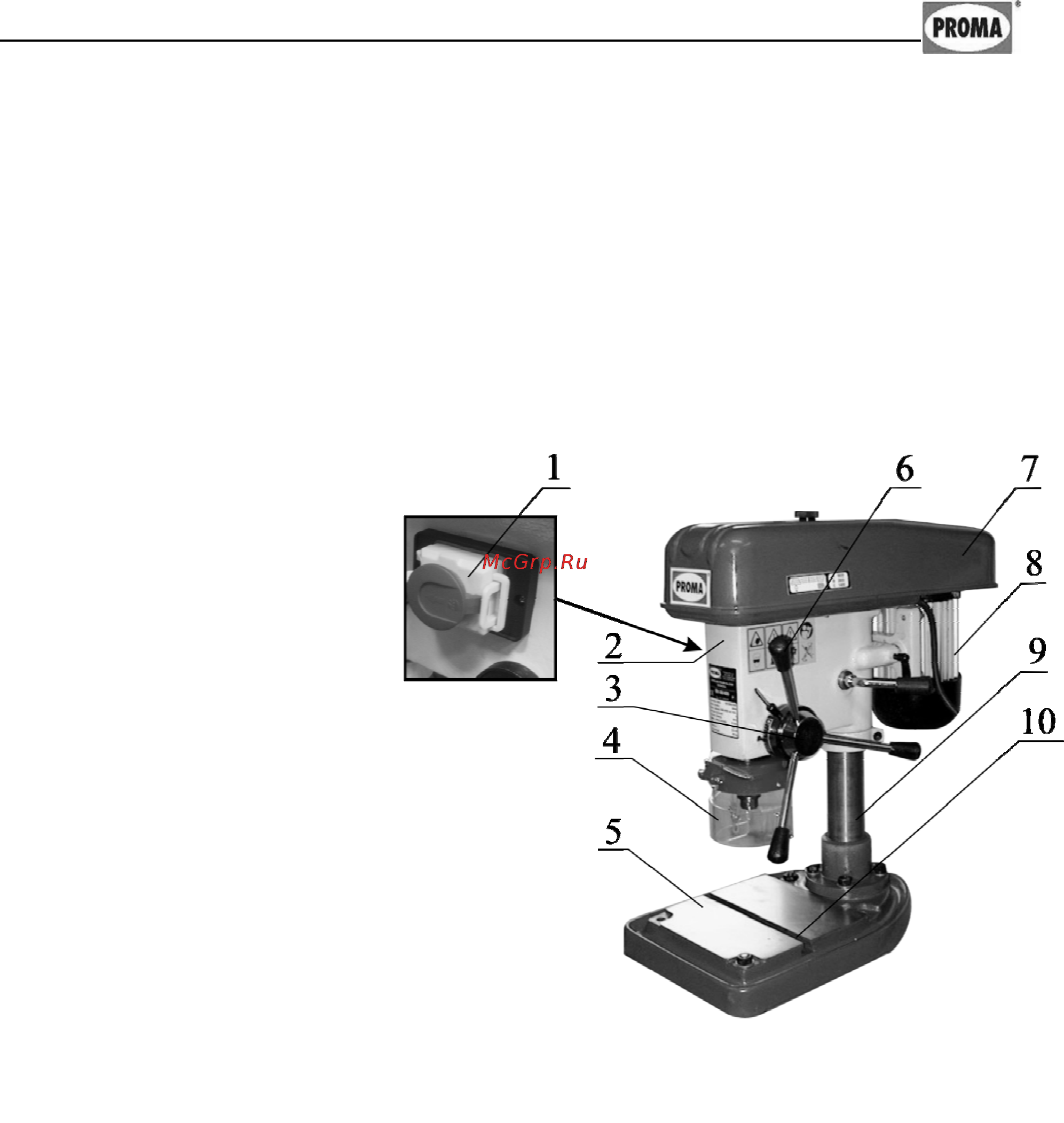

3.3 Основные узлы и детали оборудования (см. рис.2).

1. Электрический блок

управления

2. Шпиндельная бабка

3. Вал-шестерня

4. Защитный экран

5. Основание

6. Рукоятки перемещения

пиноли шпинделя

7. Защитный кожух ремен-

ной передачи

8. Электродвигатель

9. Стойка

10. Т-образный паз

3.4 Краткое описание конструкции оборудования (см. рис. 2).

Сверлильный станок BV-06/400 состоит из следующих основных узлов:

шпиндельной бабки 2, шпинделя, основания 5, электродвигателя 8 и стойки 9.

В шпиндельной бабке 2 смонтирован шпиндельный узел. Сзади к бабке

прикреплен электродвигатель 8. Шпиндельная бабка может поворачиваться на

стойке (360

), перемещаться по стойке и фиксироваться в нужном положении.

Стойка 9 прикреплена к основанию 5 фланцем, с которым соединена не-

подвижно. Т-образный паз в основании предназначен для крепления тисков

или обрабатываемых деталей.

Шпиндельный узел смонтирован в корпусе шпиндельной бабки, а шпин-

дель в пиноле на шарикоподшипниках. Шпиндель получает вращение от шки-

Рисунок 2.
