PROMA-group Чешская республика Мельчаны 38, п/и 518 01 г. Добрушка.
12
Установите минимальную скорость вращения шпинделя. Подключите
станок к сети. Откройте крышку аварийного выключателя. Произведите пуск
станка путём нажатия кнопки «I». Через 15 минут перейдите на средние обо-
роты, а позже на максимальные. При возникновении каких-либо проблем не-
медленно обратитесь в наш сервисный центр.
Первые 40 часов эксплуатации не допускайте больших нагрузок, то
есть
работайте в щадящем режиме.
6. Описание работы оборудования.
6.1 Наладка станка.

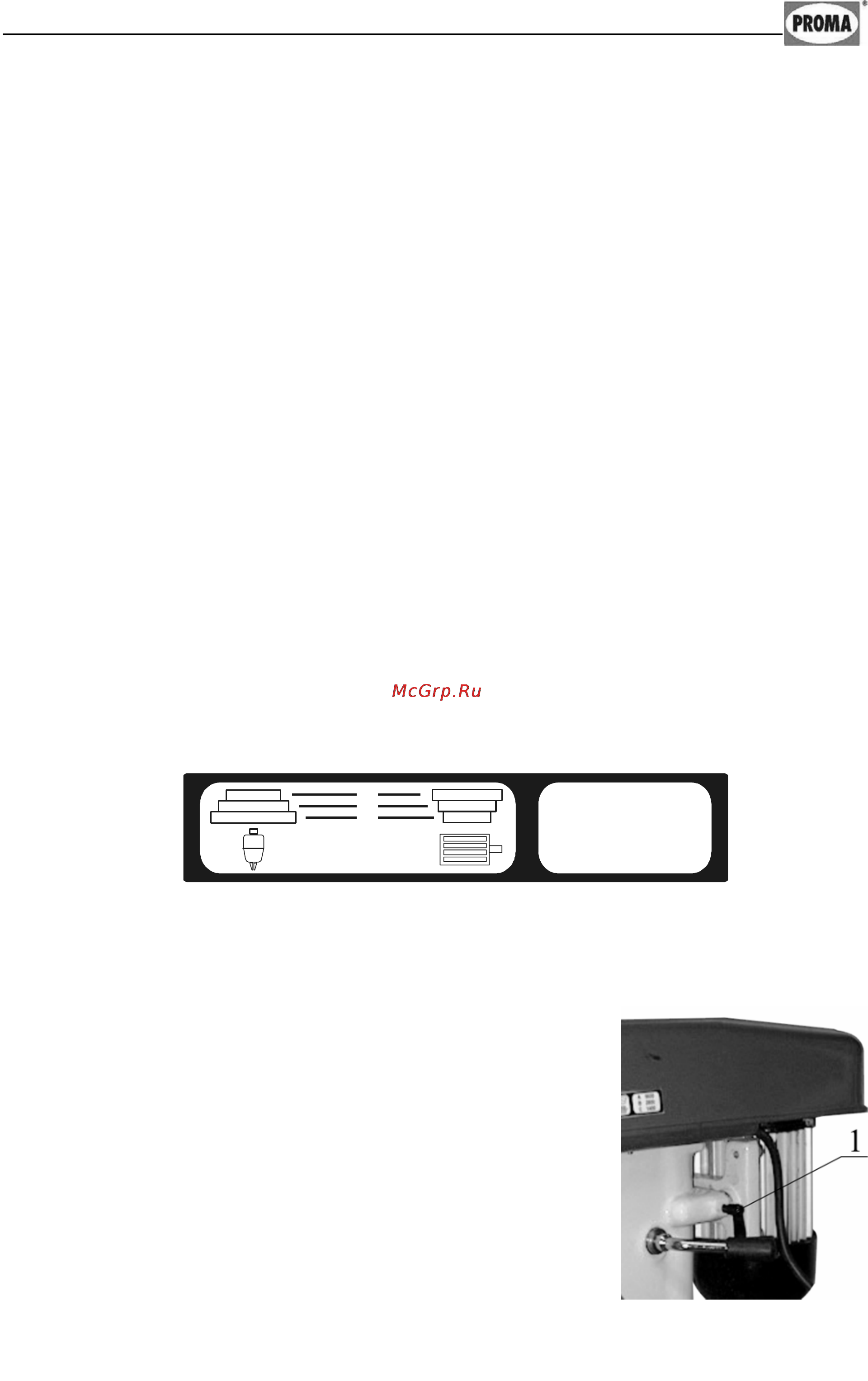

Установка скорости вращения шпинделя (см. рис.6).
Ремни:
Маркировка 0-813
длина по внутреннему диаметру 810 мм
сечение 10х6 мм
При помощи выбора комбинации установки клинового ремня на двух ре-
мённых шкивах можно достигнуть трех показанных на рисунке скоростей
вращения шпинделя (соответственно А – 5600, В – 2800, С – 1400). Для того,
чтобы изменить скорость вращения, прежде всего, остановите двигатель, от-
кройте защитный кожух и ослабьте зажимные болты подмоторной плиты.
Установите требуемую скорость вращения, натяните клиновой
ремень, закрой-
те защитный кожух.
Натяжение клиновых ремней (см. рис.7).
Правильное натяжение клиновых ремней обеспе-
чивает их долговечность. Отпустите болты 1 фиксации
подмоторной плиты (второй болт с другой стороны
шпиндельной бабки). После выбора скорости вращения
шпинделя и установки клиновых ремней необходимо
путем перемещения подмоторной плиты натянуть рем-
ни, после этого зафиксировать подмоторную плиту
болтами 1. Натяжение клиновидного ремня должно
быть таким, чтобы после нажатия на ремень между
шкивами с усилием 2 кг на клиновой ремень он про-
гибался на 1 см.
A
B
C
A
B
C
5600
2800
1400
Рисунок 6.
Рисунок 7.
