PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
9
ва через шлицевое соединение. Подача шпинделя – ручная, осуществляется
вращением рукояток 6 при помощи вала-шестерни 3 и пиноли с рейкой.
Электродвигатель 8 прикреплен к шпиндельной бабке посредством под-
моторной плиты. На валу электродвигателя находится ступенчатый шкив, ко-
торый соединен со шкивом шпинделя клиновым ремнем. Ременная передача
закрыта защитным кожухом 7.
3.5 Количество рабочих необходимых
для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6 Место расположение рабочего во время работы на оборудовании.
Для правильного и свободного управления станком рабочий должен нахо-
диться с передней стороны станка. Только при таком положении у рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
4. Монтаж и установка.

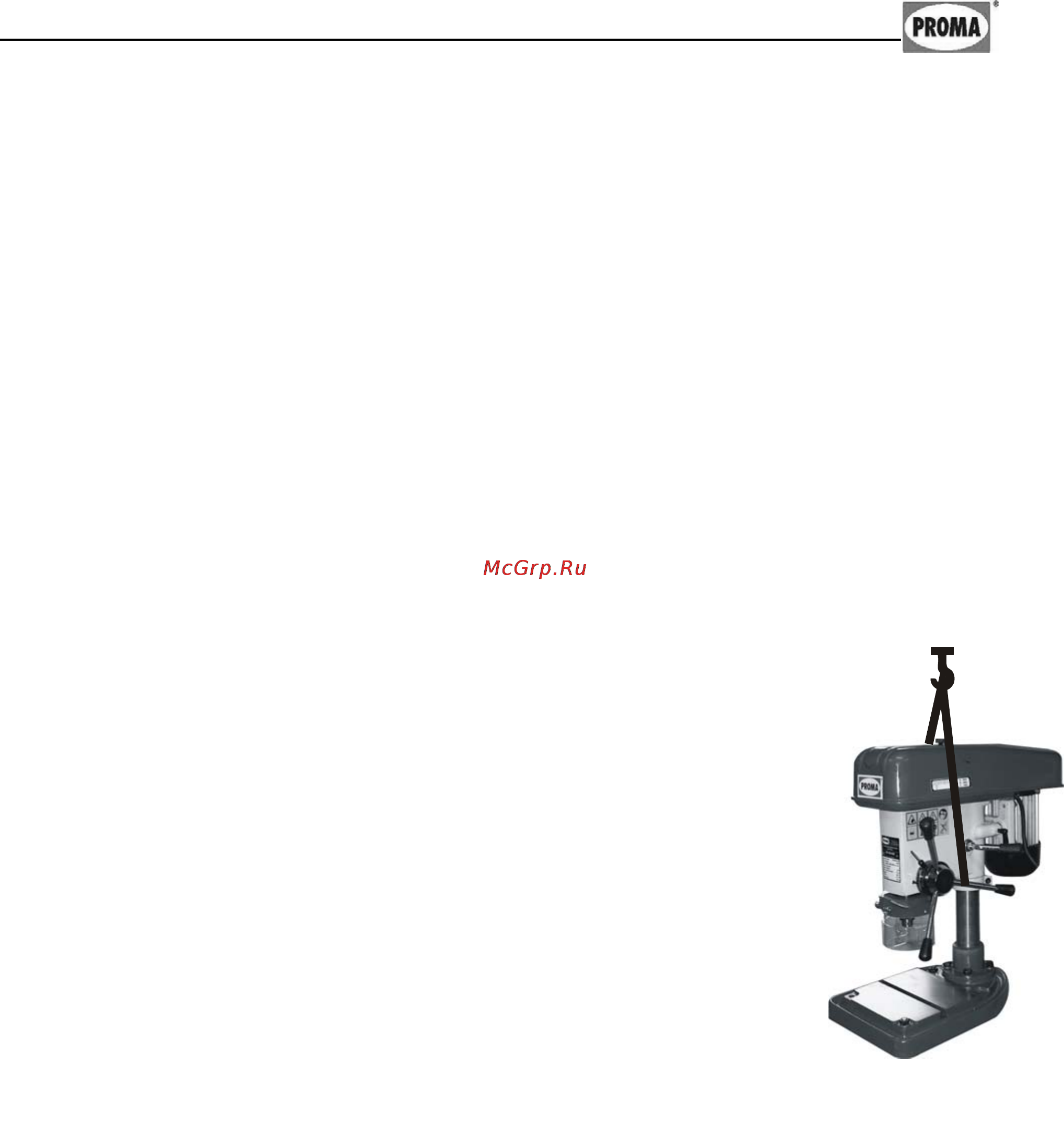

4.1 Транспортировка (см. рис.3).
Сверлильный станок BV-06/400 закреплён для транспор-
тировки на деревянном поддоне, при помощи болтов. Станок
упакован в фанерный ящик. Внутри ящика на станок одет цел-
лофановый мешок. Под монтажом станка подразумевается ус-
тановка мелких составных частей, таких как защитный экран,
зажимного патрона.
Сам станок полностью смонтирован и упакован перед пе-
ревозкой к
заказчику. После получения оборудования необхо-
димо проверить комплект поставки.
При использовании подъемного крана для перемещения
станка, следите за центром тяжести станка. Чтобы не повредить поверхность
станка необходимо проложить мягкий материал между тросом и поверхностью
станка.
Внимание! Во время транспортировки и сборки станка необходимо
соблюдать максимальную осторожность.
4.2 Подготовка станка к монтажу.
Все металлические поверхности станка покрыты специальным защитным
составом, который необходимо удалить перед началом работы. Для удаления
этого защитного состава используйте керосин или другие обезжиривающие
растворы. При удалении защитного состава не используйте нитро раствори-
тели, они отрицательно влияют на лакокрасочное покрытие станка. После
Рисунок 3.
