Изделие готово к эксплуатации.

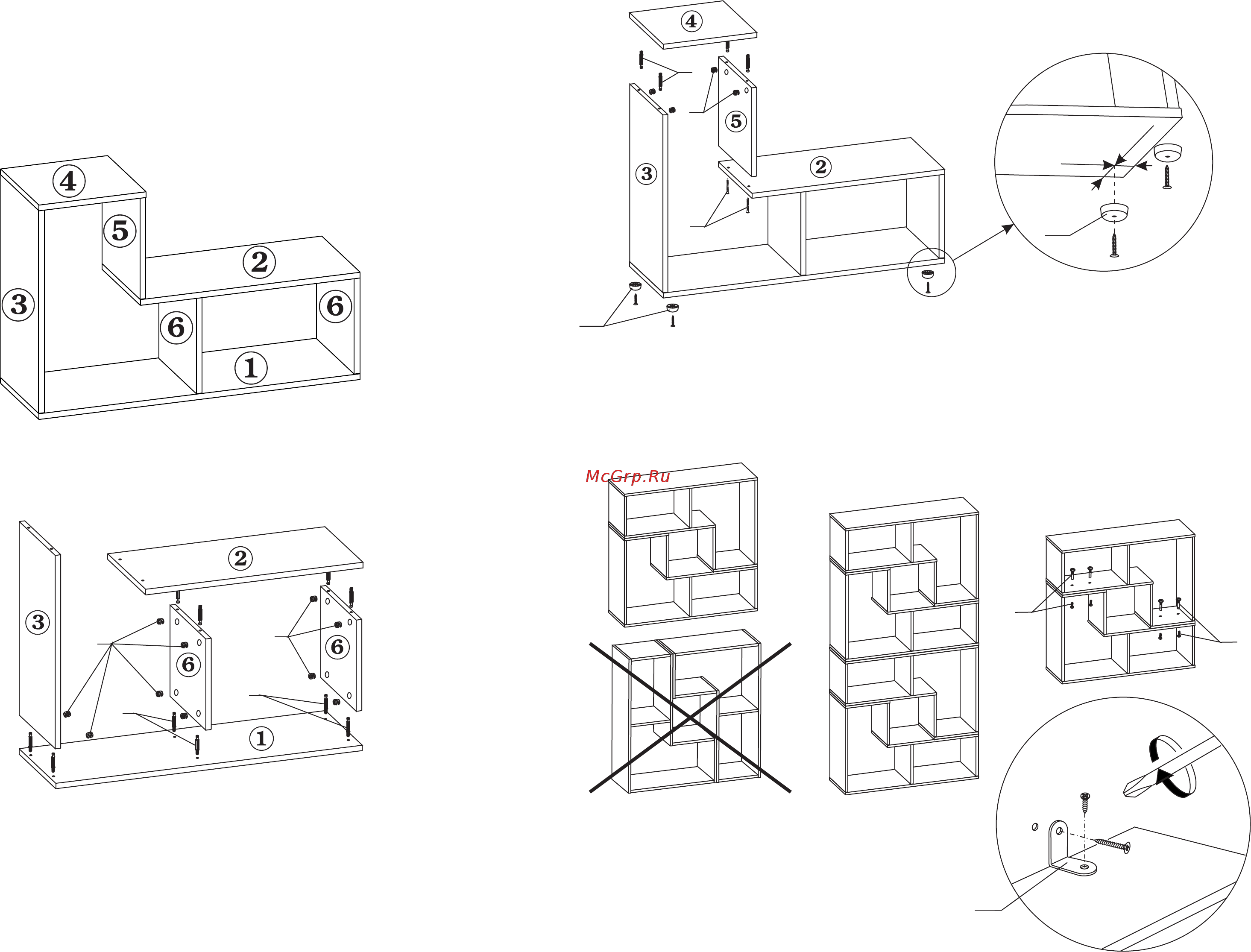

3.2. В Основание (дет.№1) и полку (дет.№2), вкрутите штоки эксцентриков (поз.В).

В перегородки (дет.№6) и боковину (дет.№3) установите эксцентрики (поз.Б).

Соедините детали, так чтобы штоки эксцентриков вошли в торцевые отверстия.

Зафиксируйте эксцентрики повернув их на 180 градусов по часовой стрелке.

3.3. Закрепите боковину (дет.№5) к полке (дет.№2) при помощи винтовой стяжки (поз.А).

В крышку (дет.№4), вкрутите штоки эксцентриков (поз.В). В детали №5 и №3, установите

эксцентрики. Установите деталь №4, на детали №3 и №5так чтобы штоки эксцентриков

вошли в торцевые отверстия. Зафиксируйте эксцентрики повернув их на 180 градусов по

часовой стрелке. На деталь которая будет являтся дном полки, установите опоры (поз.Д),

закрепив их шурупами 4х25 (поз.И), примерно в 40 мм от углов детали.

Закройте винтовые стяжки и эксцентрики декоративными заглушками.

3.УКАЗАНИЯ ПО СБОРКЕ ПОЛКИ КНИЖНОЙ ПК-9.

Сборку изделия рекомендуем доверить специалисту.

В случае самостоятельной сборки обязательно ознакомьтесь с указаниями по сборке.

За повреждения изделия, произошедшие во время сборки, фирма ответственности не несет.

Для сборки изделия необходимы: молоток, крестовая отвертка и прилагаемый в

комплекте ключ для винтовой стяжки. Для соединения двух и более полок потребуется

дрель и сверло по дереву диаметром 5 мм. Для крепления полки к стене, потребуется

ударная дрель и сверло 6 мм с победитовой напайкой.

3.4. С помощю двух и более полок, можно создать мебельную композицию.В этом случае

необходимо скрепить полки между собой при помощи межсекционных стяжек (поз.Г).

Предварительно просверлив в деталях полок которые будут соприкасаться плоскостями,

сквозные отверстия диаметром 5 мм.

3.5. В целях безопастности рекомендуется

закрепить конструкцию к стене при помощи

монтажного уголка (поз.Е), И прилагаемых

шурупов 4х16 и 4х40. Предварительно

просверлив в стене отверстие диаметром 6 мм,

и забив туда пластиковый дюбель.

При необходимости используйте несколько

уголков для крепления конструкции.

40мм

При сборке конструкции необходимо учесть, что длинная сторона

полки всегда должна быть горизонтальна!
