Коллектор с встроенными шаровыми кранами (модели PF MV 264, 265) состоит из

корпуса (1), футорки (2), шара (3), штока (4) и ручки (7). Корпус представляет собой

трубу, имеющую на одном конце внутреннюю цилиндрическую резьбу, на другом

конце — наружную цилиндрическую резьбу, для присоединения к трубопроводу.

Сбоку корпус имеет от 2 до 5 отводов, в которых располагаются затворы встроенных

шаровых кранов. Все отводы имеют внутреннюю метрическую резьбу для ввинчи-

вания футорки (2), отверстие под шток (4) и посадочное место для седельного кольца

(5). Расстояние между центрами отводов — 36 мм.

Футорка (2) имеет наружную цилиндрическую резьбу 1/2" для присоединения цирку-

ляционных контуров, посадочное место под седельное кольцо (5) с одной стороны и

посадочное место под штуцер обжимного фитинга с другой. Корпус и футорки изго-

товлены из латуни марки CW617N (по DIN EN 12165-2011). Запорным элементом

служит латунный хромированный шар (3), уплотняемый седельными кольцами (5),

выполненными из эластичного тефлона повышенной температурной стойкости

(политетрафторэтилен, PTFE). Шар приводится в движение штоком (4). Шток крана

вставлен изнутри корпуса (1) и имеет ограничительный буртик. Шар и шток изготовлены

из латуни марки CW614N (по DIN EN 12165-2011), соответствующей марке ЛС58-3

(по ГОСТ 15527-2004). Поверхность шара имеет хромированное покрытие.

Герметичность штока обеспечивается с помощью двух уплотнительных колец (6), изго-

товленных из синтетического эластомера (этилен-пропиленовый каучук, EPDM). На

выступающем конце штока с помощью стопорного винта (8) закреплена ручка (7),

выполненная из алюминия (по DIN EN 1676-2010, ГОСТ 4784-97).

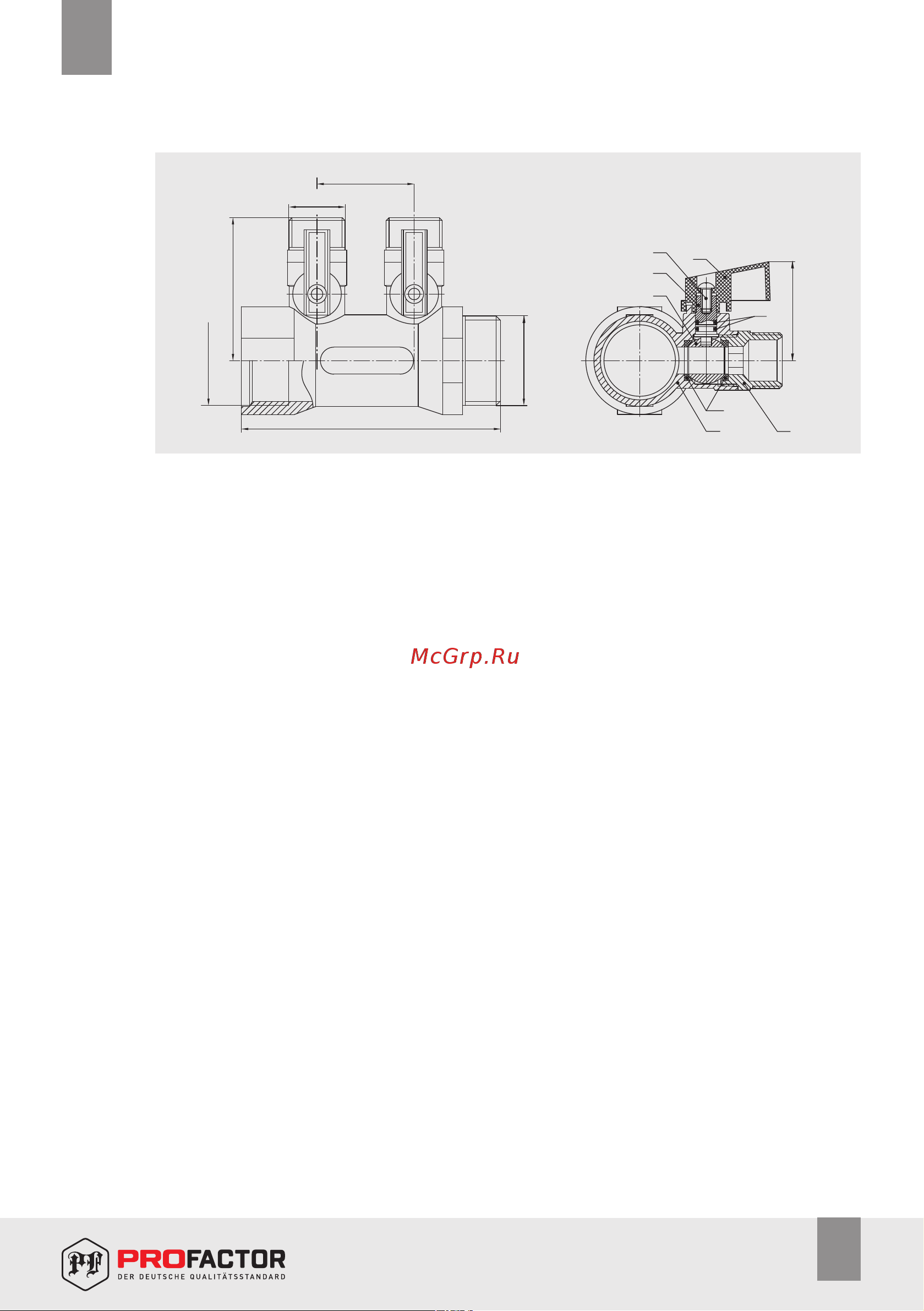

3.2. Коллектор со встроенными шаровыми кранами:

G1/2"

PF ARMATUREN

36,7

1 – корпус

2 – футорка

3 – шар

4 – шток

5 – седельные кольца шара

6 – уплотнительные кольца штока

7 – ручка

8 – винт стопорный
