Конструкция коллекторов моделей PF MVP 266, 267 в точности повторяет конструкцию

моделей PF MV 264, 265, также как конструкция моделей PF MVP 268C, 269C соответ-

ствует конструкции моделей PF MV 268, 269, но при этом они дополнительно комплек-

туются обжимными фитингами для присоединения металлопластиковых труб диамет-

ром 16 мм с толщиной стенки 2 мм, по одному на каждый отвод коллектора.

Фитинги состоят из штуцера (9), гайки (10) и обжимного кольца (11). Материал штуцера

и накидной гайки — латунь CW617N, а обжимного кольца — латунь CW614N (по DIN EN

12165-2011).

Посадка штуцера в футорку (2) герметизируется двумя уплотнительными кольцами (12).

На штуцере также предусмотрены два уплотнительных кольца (13) для герметизации

обжимаемой трубы и диэлектрическая прокладка (14).

Уплотнительные кольца (12 и 13) изготовлены из синтетического эластомера (этилен-

пропиленовый каучук, EPDM), а прокладка (14) — из эластичного тефлона повышенной

температурной стойкости (политетрафторэтилен, PTFE).

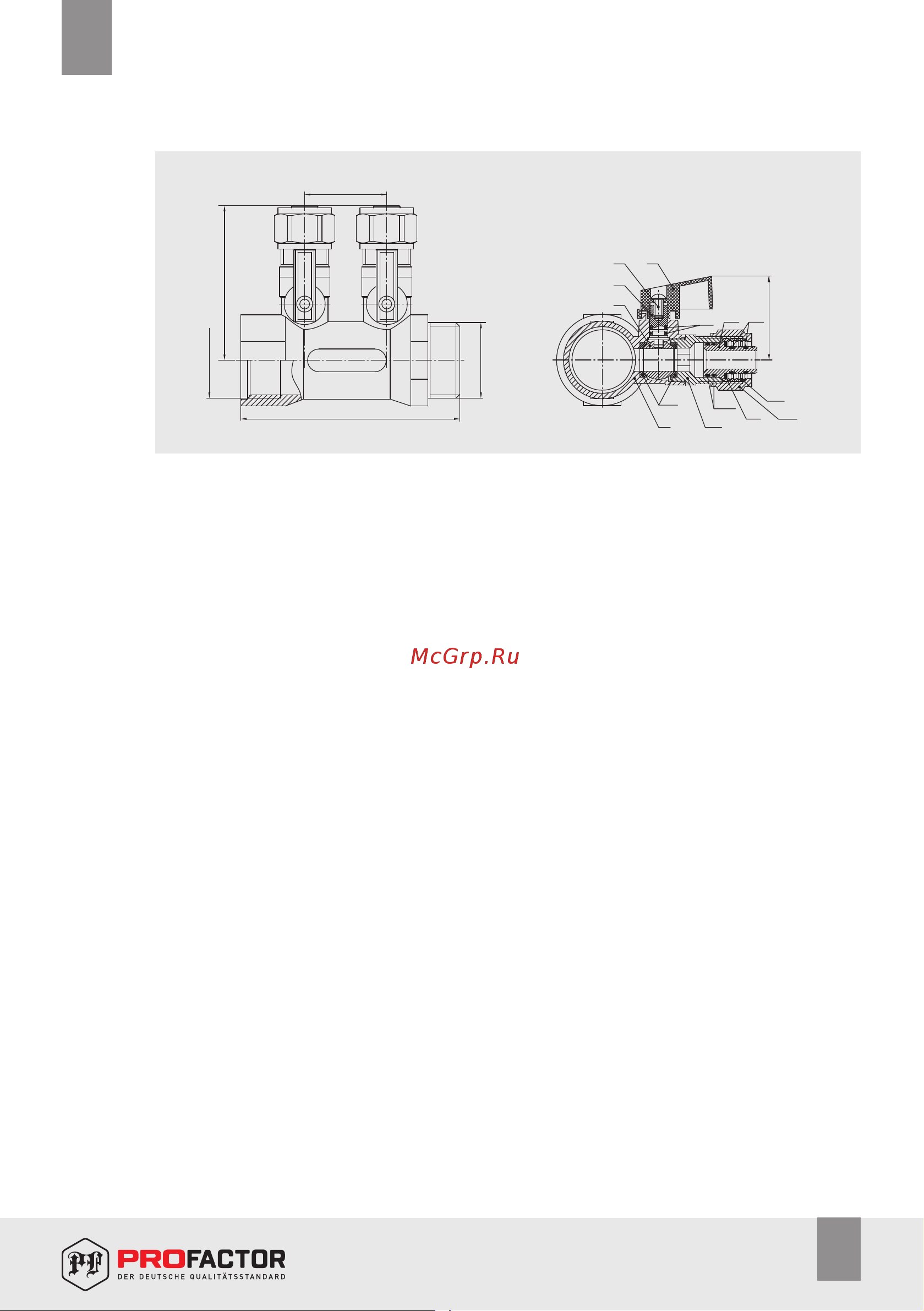

3.3. Коллектор со встроенными шаровыми кранами и цангами:

PF ARMATUREN

36,7

1 – корпус

2 – футорка

3 – шар

4 – шток

5 – седельные кольца шара

6 – уплотнительные кольца

штока

7 – ручка

8 – винт стопорный

9 – штуцер

10 – гайка

11 – обжимное кольцо

12, 13 – уплотнительные

кольца обжимного фитинга

14 – прокладка
