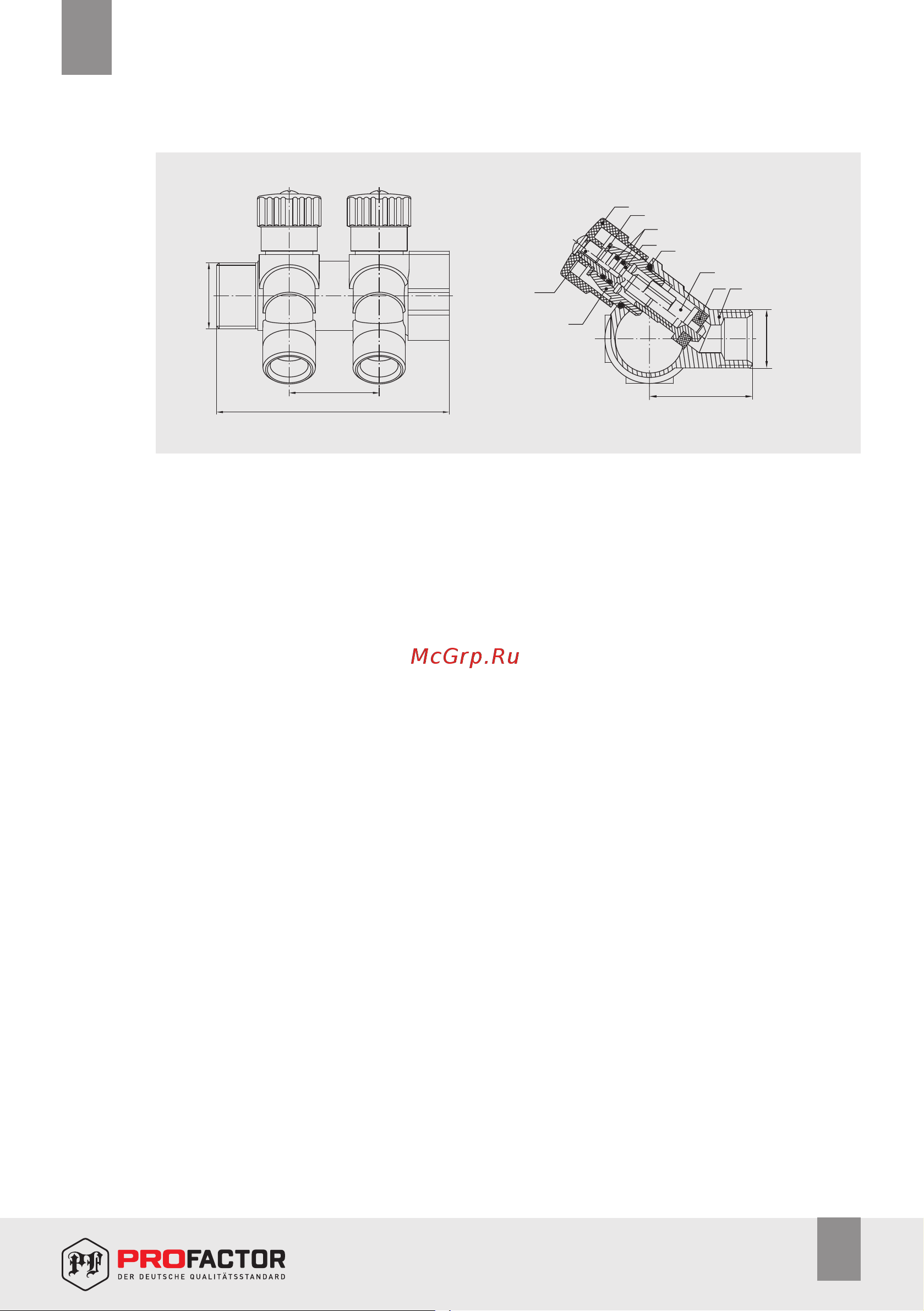

1 – корпус

2 – головка

3 – шток

4 – ползун

5 – пружинное кольцо

6 – прокладка затвора

7 – уплотнительное кольцо головки

8 – уплотнительные кольца штока

9 – ручка

10 – винт стопорный

3.4. Коллектор со встроенными регулировочными вентилями:

G1/2"

Коллектор со встроенными регулировочными вентилями (модели PF MV 268, 269)

состоит из корпуса (1), головки (2), штока (3), ползуна (4) и ручки (9).

Корпус представляет собой трубу, имеющую на одном конце внутреннюю цилиндри-

ческую резьбу, на другом конце — наружную цилиндрическую резьбу, для присоеди-

нения к трубопроводу.

Сбоку корпус имеет от 2 до 4 отводов с наружной цилиндрической резьбой 1/2"

и посадочными местами под штуцеры обжимных фитингов для присоединения

циркуляционных контуров. Каждому отводу соответствует отверстие под механизм

вентиля с внутренней метрической резьбой для ввинчивания головки (2), располо-

женное под углом 37° к отводу.

Корпус изготовлен из латуни марки CW617N (по DIN EN 12165-2011), с никелиро-

ванием поверхностей. Центральное отверстие головки в нижней части представляет

собой шестигранник, а в верхней части имеет упор для штока (3). Шток вставлен в

головку снизу и зафиксирован пружинным кольцом (5). На нижнем конце штока

предусмотрена наружная червячная резьба, по которой перемещается ползун (4),

а на верхнем конце — посадочное место под ручку (9).
