Головка, шток, ползун и пружинное кольцо выполнены из латуни марки CW614N (по DIN

EN 12165-2011), соответствующей марке ЛС58-3 (по ГОСТ 15527-2004). Герметич-

ность перекрытия потока ползуном осуществляется с помощью прокладки (6). Соеди-

нение головка/корпус герметизируется уплотнительным кольцом (7), а уплотнитель-

ные кольца (8) предотвращают течь рабочей жидкости по штоку. Все уплотнтельные

элементы (6, 7, 8) изготовлены из синтетического эластомера (этилен-пропиленовый

каучук, EPDM). (9) выполнена из ударопрочной технической термопластической Ручка

смолы (акрилонитрилбутадиенстирол, ABS) и крепится на верхнем конце штока

стопорным винтом (10). Ручки коллекторов снабжены двусторонней шильдой (с одной

стороны — красная, с другой стороны — синяя), позволяющая маркировать подклю-

чаемые трубопроводы горячей и холодной воды.

Конструкция моделей PF MVP 268C, 269C соответствует конструкции моделей

PF MV 268, 269, но при этом они дополнительно комплектуются обжимными фитингами

для присоединения металлопластиковых труб диаметром 16 мм с толщиной стенки

2 мм, по одному на каждый отвод коллектора.

Фитинги состоят из штуцера (11), гайки (12) и обжимного кольца (13). Материал

штуцера и накидной гайки — латунь CW617N, а обжимного кольца — латунь CW614N

(по DIN EN 12165-2011).

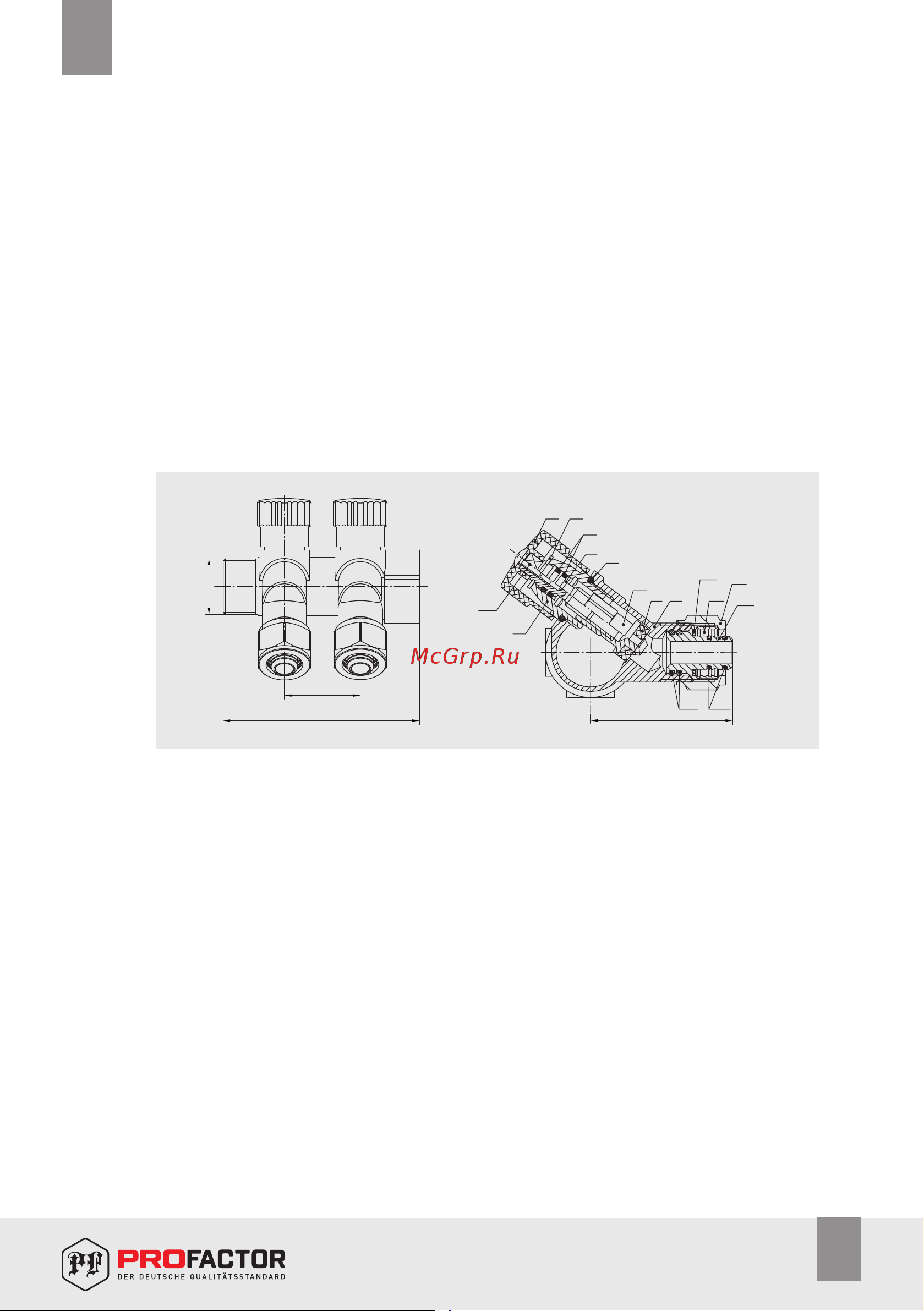

3.5. Коллектор со встроенными регулировочными вентилями и цангами:

1 – корпус

2 – головка

3 – шток

4 – ползун

5 – пружинное кольцо

6 – прокладка затвора

7 – уплотнительное кольцо головки

8 – уплотнительные кольца штока

9 – ручка

10 – винт стопорный

11 – штуцер

12 – гайка

13 – обжимное кольцо

14, 15 – уплотнительные

кольца обжимного фитинга

16 – прокладка
