ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

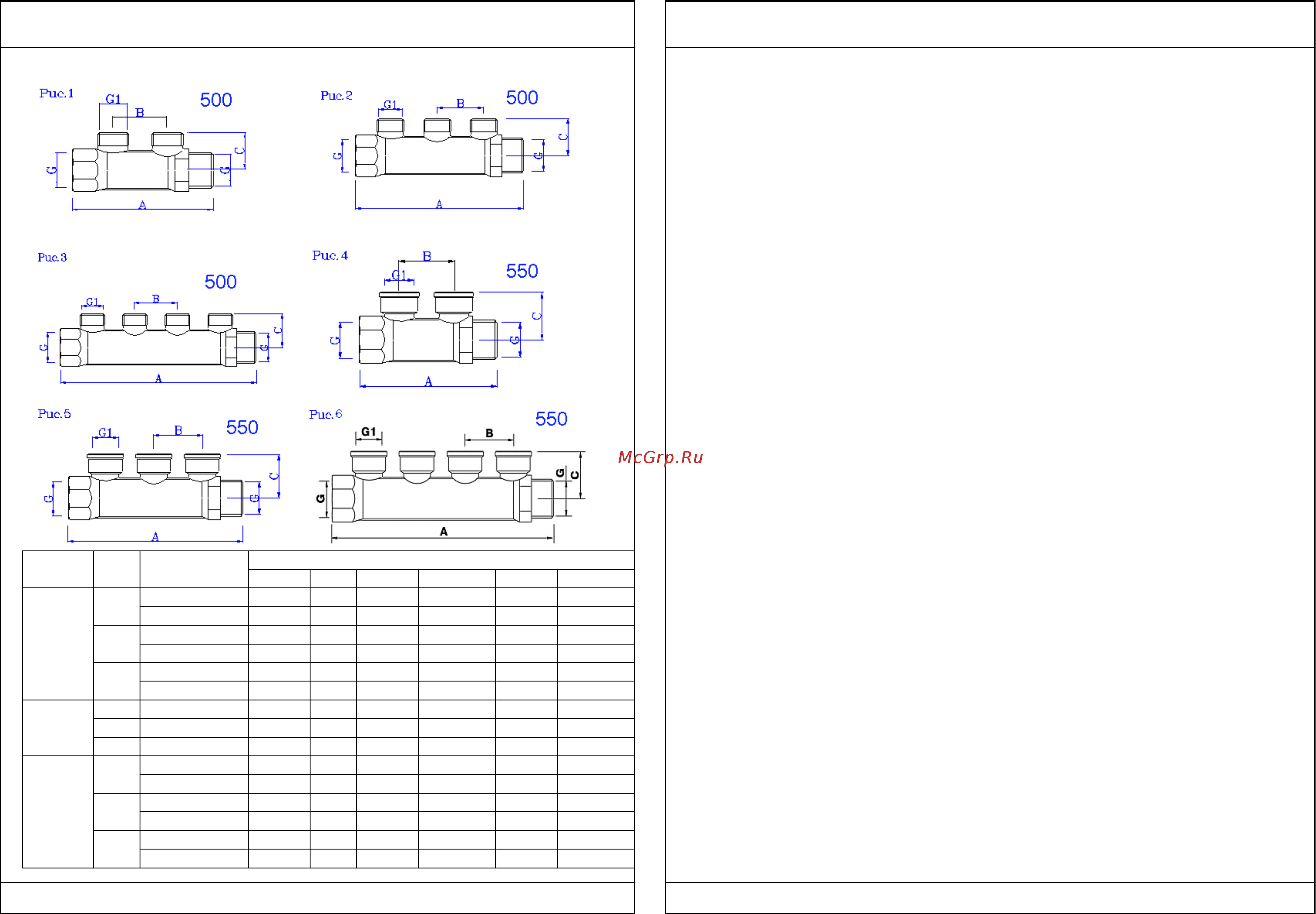

4.Габаритные размеры

Модель

Рис

Обозначение

Размеры

A

B

C

G

G1

Вес,г

VTc.

500.N

1

2х1"х1/2"

95

36

32,5

1"

1/2"

239

2х3/4"х1/2"

93,5

36

28

3/4"

1/2"

202

2

3х1"х1/2"

131,5

36

32,5

1"

1/2"

323

3х3/4"х1/2"

129,5

36

28

3/4"

1/2"

241

3

4х1"х1/2"

168

36

32,5

1"

1/2"

391

4х3/4"х1/2"

165,5

36

28

3/4"

1/2"

312

VTc.

500.NE

1

2х1"х3/4"

89

40

36,5

1"

3/4"

220

2

3х1"х3/4"

129

40

36,5

1"

3/4"

283

3

4х1"х3/4"

169

40

36,5

1"

3/4"

404

VTc.

550.N

4

2х1"х1/2"

95

36

36,5

1"

1/2"

281

2х3/4"х1/2"

93,5

36

32,5

3/4"

1/2"

220

5

3х1"х1/2"

131,5

36

36,5

1"

1/2"

380

3х3/4"х1/2"

129,5

36

32,5

3/4"

1/2"

302

6

4х1"х1/2"

168

36

36,5

1"

1/2"

467

4х3/4"х1/2"

165,5

36

32,5

3/4"

1/2"

388

5.Указания по монтажу

5.1. Коллекторы могут монтироваться в любом монтажном положении.

5.2. При вертикальной установке коллекторов следует обратить внимание на

то, чтобы автоматический воздухоотводчик тоже располагался вертикально,

для чего можно использовать резьбовую футорку VTr.581.

5.3.Коллекторы с отсекающими кранами рекомендуется устанавливать на

подающих трубопроводах, а с регулирующими вентилями - на обратном.

5.4.Соединители для коллекторов следует использовать в соответствии с

рекомендациями таблицы раздела 2.

5.5.Для присоединения к коллекторам воздухоотводчика и дренажного крана

рекомендуется использовать коллекторный тройник VTс.530 или

коллекторный угольник VTc.531.

5.6.При отсутствии коллекторного тройника коллектор может быть заглушен

резьбовой латунной пробкой VTr.583.

5.7.При установке коллекторных сборок в коллекторные шкафы следует

руководствоваться указаниями по монтажу коллекторных шкафов.

6.Указания по эксплуатации и техническому обслуживанию

6.1.Коллекторы должны эксплуатироваться при температуре и давлении,

изложенных в настоящем паспорте.

6.2.После проведения гидравлического испытания коллекторной сборки

обжимные гайки соединителей следует подтянуть.

7.Условия хранения и транспортировки

7.1. Изделия должны храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

7.2. Транспортировка изделий должна осуществлять в соответствии с

условиями 5 по ГОСТ 15150.

8. Утилизация

8.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня

1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и

потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в

редакции от 01.01.2015), а также другими российскими и региональными

нормами, актами, правилами, распоряжениями и пр., принятыми во

использование указанных законов.

8.2. Содержание благородных металлов: нет.
