3. КОМПЛЕКТ ПОСТАВКИ

3.1 Цифровой приёмник, шт. ......................................................................................................................................1

3.2 Блок питания 5В, шт. .............................................................................................................................................. 1

3.3 Кабель 3.5 штекер - 3RCA, шт. ............................................................................................................................... 1

3.4 Пульт дистанционного управления, шт. ............................................................................................................... 1

3.5 Элемент питания ААА, шт. ..................................................................................................................................... 2

3.6 Антенна в сборе с кабелем, шт. ............................................................................................................................. 1

3.7 Руководство пользователя цифрового приёмника, шт. ...................................................................................... 1

3.8 Руководство пользователя (паспорт) антенны, шт. ............................................................................................. 1

3.9 Паспорт, шт. ........................................................................................................................................................... 1

3.10 Гарантийный талон, шт. ....................................................................................................................................... 1

Обратите внимание! В состав комплекта могут вноситься изменения, не ухудшающие потребительские

характеристики. Изменения состава комплекта указываются на дополнительном вкладыше.

4. УСТРОЙСТВО НАРУЖНОЙ АНТЕННЫ

4.1 Антенна представляет собой логопериодическую антенну со встроенным малошумящим усилителем.

Корпус антенны изготовлен из высокотехнологичного радиопрозрачного полимерного материала.

5. ПОРЯДОК СБОРКИ И УСТАНОВКИ

5.1 Вскройте упаковку. Убедитесь в комплектности и отсутствии механических повреждений. Все крепёжные

элементы должны быть плотно затянуты, электрические проводники – без нарушений изоляции.

5.2 Ознакомьтесь с документацией на элементы комплекта.

6 УСТАНОВКА АНТЕННЫ

6.1 Выберите место установки антенны. При выборе места установки учитывайте, что антенный кабель не

должен быть натянут.

6.2 Подключите антенну к входу телевизора и выберите любой канал ДМВ-диапазона, на котором ведется

вещание аналогового ТВ. Если аналогового вещания в вашем регионе нет, то предварительно выполните

пункты 7.1-7.8, а затем пункт 6.3 настоящего паспорта.

6.3 Установите антенну на горизонтальную поверхность. Изменяя положение антенны, добейтесь наилучше-

го изображения.

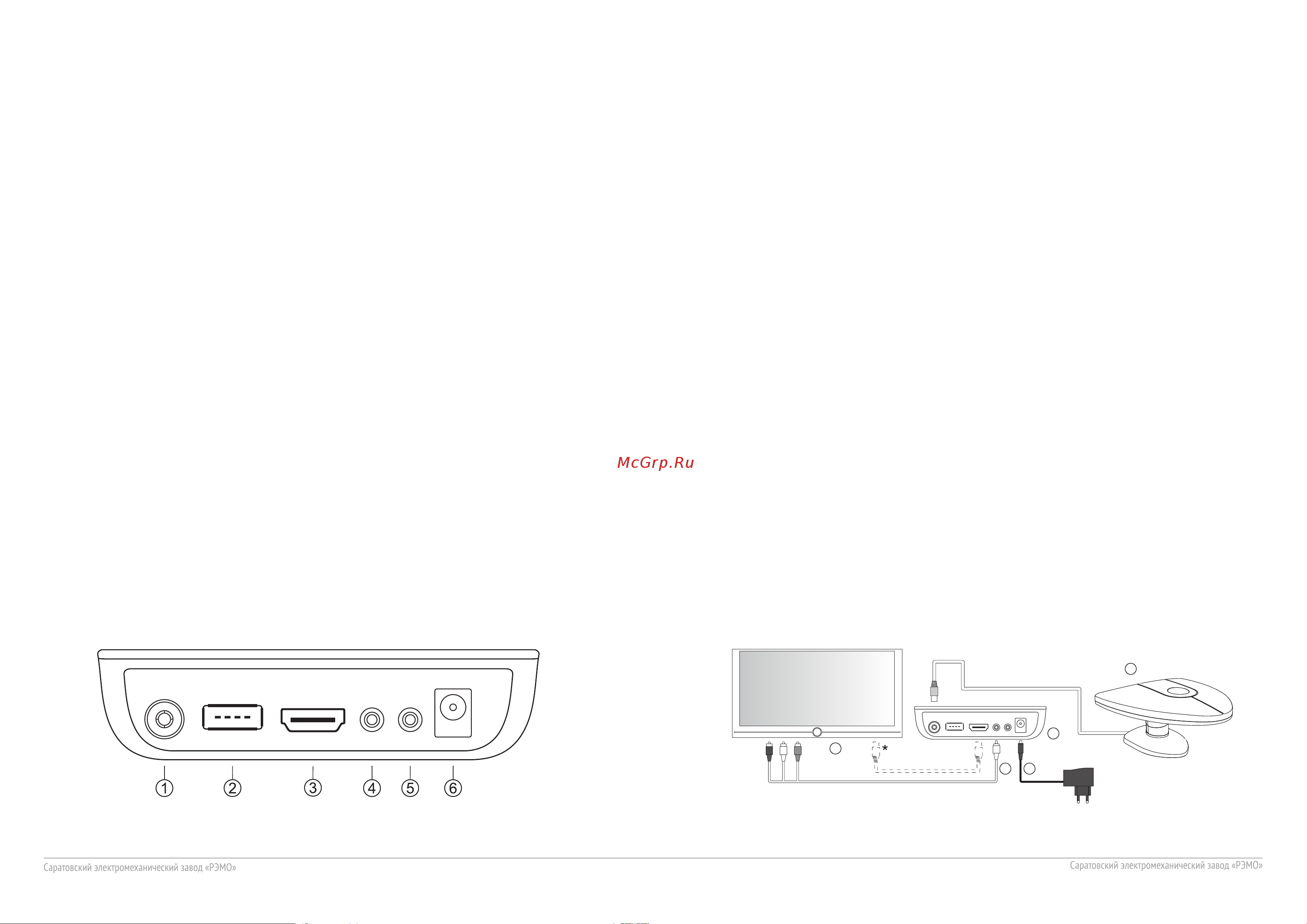

Рис.1 Вид задней панели цифрового приемника.

1-разъём для подключения ТВ антенны, 2-USB-разъём, 3-разъём HDMI, 4-аналоговый видео-аудио выход,

5-порт для подключения ИК дистанционного приемника, 6-гнездо для подключения внешнего блока питания 5В.

7. ПОДКЛЮЧЕНИЕ ЦИФРОВОГО ПРИЁМНИКА И НАСТРОЙКА ПРОГРАММ

7.1 Установите цифровой приемник (рис. 2, поз.2) в непосредственной близости от телевизора (рис.2, поз.3).

При этом должно обеспечиваться адекватное охлаждение корпуса приемника за счет естественной конвекции

– не размещайте приемник в закрытых нишах, не накрывайте корпус какими-либо предметами, не устанавли-

вайте на корпус приемника другое оборудование.

7.2 Подсоедините разъем коаксиального кабеля от антенны к гнезду «Антенна» (см. рис. 1, поз. 1) цифрового

приемника.

7.3 Подключите цифровой приемник к телевизору с помощью кабеля 3.5 штекер-3RCA (рис.2, поз.4), строго

соблюдая назначение штекеров. Штекеры и гнезда телевизора маркированы соответствующим цветом,

возможно дублирование надписью. Также возможно подключение с помощью кабеля HDMI-HDMI (данный

кабель приобретается отдельно).

7.4 Подключите цифровой приёмник и телевизор к электрической сети.

7.5 Включите телевизор и переведите его в режим просмотра от внешнего источника сигнала, выбрав при

этом нужный вход.

7.6 Включите цифровой приёмник с помощью пульта дистанционного управления.

7.7 При первоначальном включении цифрового приёмника войдите в «Главное меню», нажав кнопку «Menu»

на пульте дистанционного управления. С помощью клавиш направления выберите раздел «Поиск каналов».

Убедитесь, что в пункте «Питание антенны» указано «Вкл», т.е. питание на антенну будет подаваться (см.

Руководство по эксплуатации цифрового приёмника, раздел «Поиск каналов»). Если функция «Питание

антенны» находится в положении «Выкл», то переведите эту функцию в положение «Вкл» и сохраните

настройку, нажав на пульте «ОК».

7.8 Произведите настройку программ согласно разделу «Основные функции. Поиск каналов» с помощью

функций «Авто поиск» или «Ручной поиск» Руководства по эксплуатации цифрового приёмника. В дальнейшем

следуйте указаниям Руководства по эксплуатации цифрового приёмника.

7.9 Чтобы питание поступало на антенну, не отключайте цифровой приемник от сети. В «дежурном режиме»

питание на антенну подается.

7.10 Ваш цифровой приёмник имеет USB порты и позволяет:

– воспроизводить мультимедийные файлы, фото- и видео-записи через внешнее USB устройство;

– подключиться к сети Интернет через внешний USB Wi-Fi адаптер для просмотра популярных интернет-

сервисов (см. соответствующий раздел Руководства по эксплуатации цифрового приёмника).

Рис.2 Схема сборки комплекта «BAS-5176».

1-антенна, 2-цифровой приемник 3-телевизор, 4-кабель 3.5 штекер-3RCA, 5-блок питания 5В,

*-кабель HDMI (приобретается отдельно)

RF IN USB

HDOUT AV IR

RF IN USB

HDOUT AV IR
