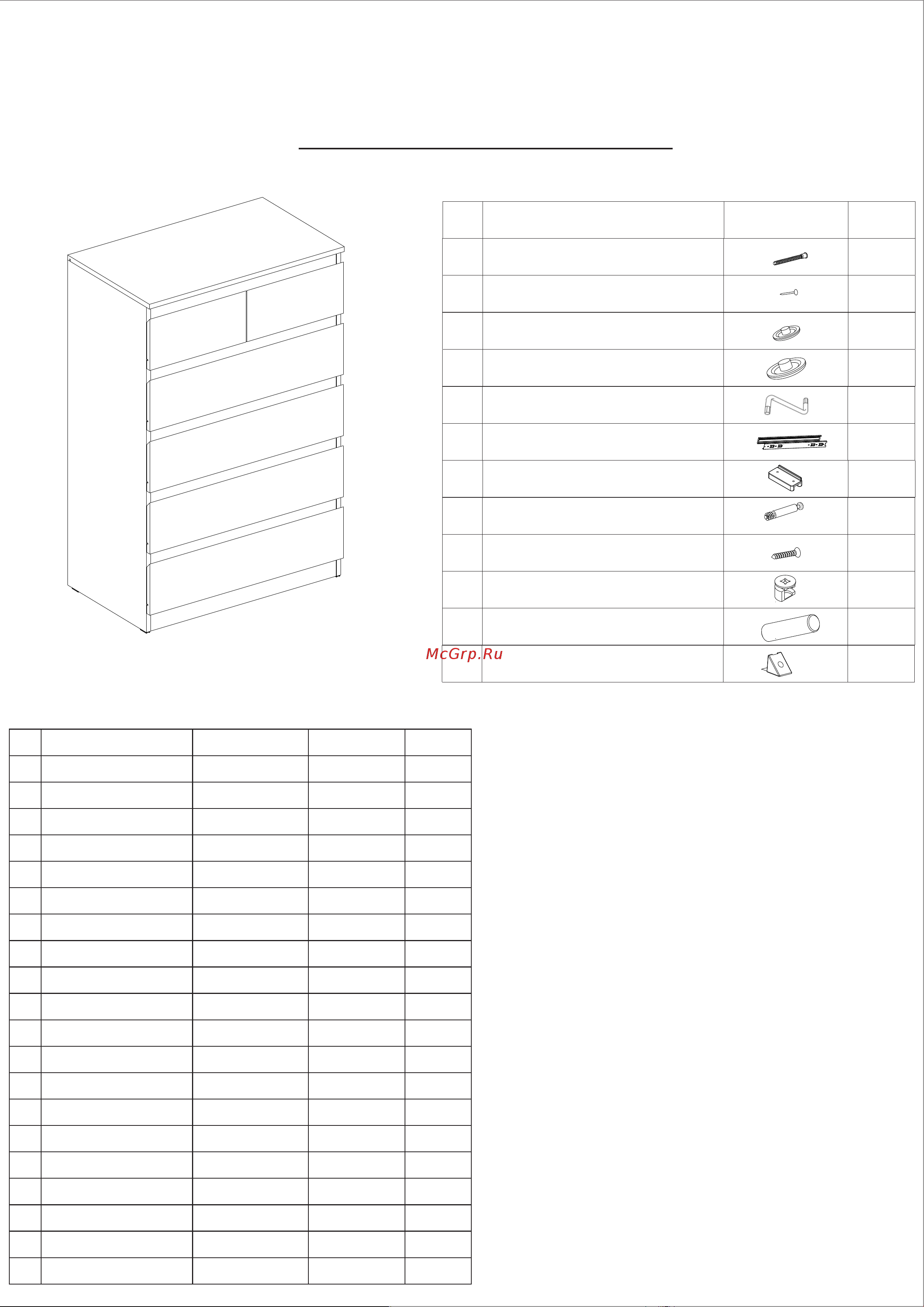

Инструкция по сборке

ВхШхГ

(1230х800х480)

№

Наименование детали

Позиция по рис.

Размер, мм.

Кол-во

1

Крышка

А

800х480х18

1

2

Бок левый

Б

1207х460х18

1

3

Бок правый

В

1207х460х18

1

4

Дно

Г

762х444х18

1

5

Стенка задняя

Д

1147х386х3,2

2

6

Цоколь

Е

762х70х18

1

7

Планка

Ж

762х70х18

3

8

Фасад

З

190х794х18

4

9

Боковина ящика левая

И

400х120х16

6

10

Боковина ящика правая

К

400х120х16

6

11

Задняя панель ящика

Л

704х120х16

4

12

Дно ящика

М

718х398х3,2

4

13

Профиль для ДВП

Н

L=870

1

14

Планка силовая нижняя

О

762х70х18

1

15

Планка силовая верхняя

П

762х70х18

1

16

Фасад лев

Р

395х190х18

1

17

Фасад прав

С

395х190х18

1

18

Дно малого ящика

Т

327х398х3,2

2

19

Перемычка

У

250х425х18

1

20

Задняя панель малого ящика

Ф

314х120х16

2

№

Наименование


Кол-во

2

Гвоздь толевый 2х20

12

3

Заглушка конфирмата

12

4

Заглушка эксцентрик

38

5

Колюч шестигранный

1

7

Подпятник пласт.

4

9

Саморез 3,5х16

74

8

Стойка к эксцентрику (Дюбель )

38

10

Стяжка эксцентрика

38

11

Шкант

50

1

Евровинт 7х50

26

6

Направляющие шариковые

6

12

Уголок для крепления

14

Комод "Мальм 6"
