3Инструкция по эксплуатации и монтажу регулятора температуры помещения VRT 50
За ущерб, вызванный несоблюдением данной инструкции, мы не
несем никакой ответственности.
При выборе места установки, проектировании, монтаже,
эксплуатации, проведении инспекции, технического
обслуживания и ремонта прибора следует соблюдать
государственные и местные нормы и правила, а также
дополнительные распоряжения, предписания и т.п.
соответствующих ведомств касательно газоснабжения,
дымоотведения, водоснабжения, канализации,
электроснабжения, пожарной безопасности и т.д. – в
зависимости от типа прибора.
Для электромонтажа используйте обычные провода.
- Минимальное сечение проводов: 0,75 мм
2
Запрещается превышать следующую максимальную длину
проводов:
- Шины: 300 м
Соединительные провода для 230 В и и шины, начиная с длины
10 м, должны прокладываться отдельно.
Регулятор разрешается устанавливать только в сухих
помещениях.
8 Монтаж
8.1 Место монтажа
m5,
1

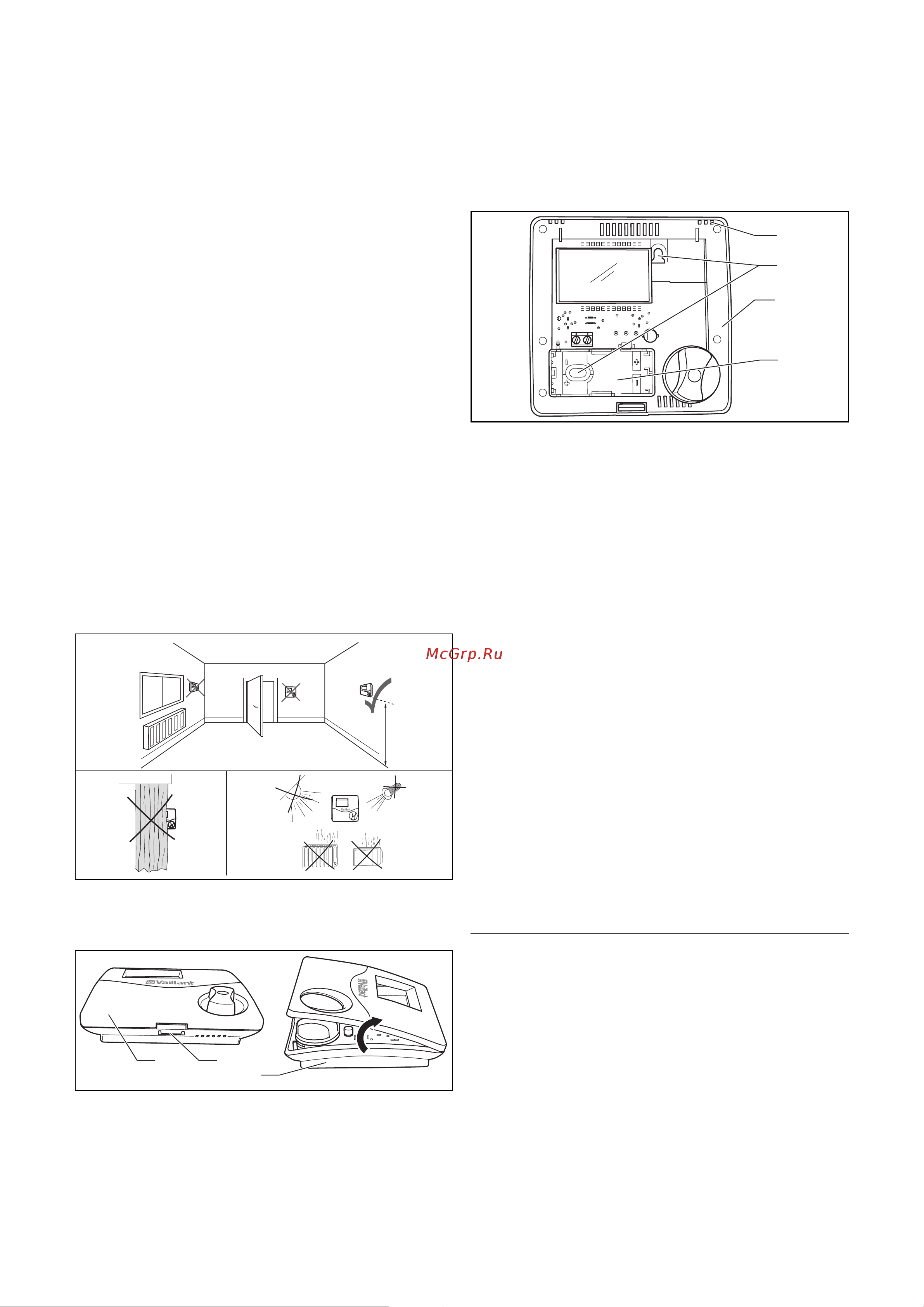

Рис. 8.1 Выбор места монтажа
8.2 Монтаж регулятора температуры помещения
2
3
1
Рис. 8.2 Открытие регулятора температуры помещения
Связь с нагревательным аппаратом осуществляется по
двухжильной шине (eBus).
• Откройте регулятор, отсоединив крючок на нижней стороне
(2), откинув вверх крышку корпуса (1) и сняв ее с цоколя
корпуса (3).
4
3
5
6
Рис. 8.3 Монтаж регулятора температуры помещения
• Просверлите два отверстия (5) с диаметром 6 мм и вставьте в
них входящие в объем поставки дюбеля.
• Проведите соединительный кабель через кабельный ввод (6).
• Закрепите цоколь корпуса (3) на стене двумя входящими в
объем поставки винтами.
• Присоедините соединительный кабель, как указано в главе 10.
• Закройте корпус, вставив верхнюю кромку крышки корпуса в
крючок (4) цоколя корпуса, откинув вниз и прижав, чтобы
крышка зафиксировалась в цоколе корпуса с характерным
щелчком.
9 Электромонтаж
Электромонтаж разрешается выполнять только атестованной
специализированной организации.
9.1 Подключение регулятора температуры помещения
Связь с нагревательным аппаратом осуществляется по
двухжильной шине (eBus). Все соединительные eBUS-штекеры
выполнены таким образом, что Вы можете присоединять провода
сечением как минимум 2 x 0,75 мм
2
(рекомендуемое значение)
к каждому присоединительному зажиму. При этом возможно
перепутывание проводов, что не ведет к нарушению связи (см.
рис. 9.1). Соблюдайте также инструкцию по эксплуатации
нагревательного аппарата.
h
Указание!
- При эксплуатации регулятора VRT 50 на
нагревательном аппарате необходимо установит
перемычку между зажимами 3 и 4.
- Кроме регулятора VRT 50, к нагревательному
аппарату не могут быть присоединены другие
регулирующие eBUS-устройства.
