Компактное устройство приточной вентиляции Tion Бризер Lite

Сориентируйте шаблон для монтажа согласно выбранному типу разме-

щения (рис. 6.2). Приложите шаблон для монтажа к стене и наметьте

место для бурения канала воздуховода. Пробурите канал

воздуховода

согласно требованиям, указанным на рисунке 6.3. Для предотвращения

загрязнения отделки помещения при бурении используйте промышлен-

ный пылесос с водосборным кольцом.

Оторвите круг (по линии перфорации), обозначающий вентиляционный

канал, и совместите его с отверстием воздуховода. Используйте строи-

тельный уровень для обеспечения горизонтальности. Разметьте места

для двух отверстий под дюбель-гвозди согласно выбранному типу раз-

мещения. Просверлите отверстия для двух дюбель-гвоздей согласно

разметке и установите их (рис. 6.4).

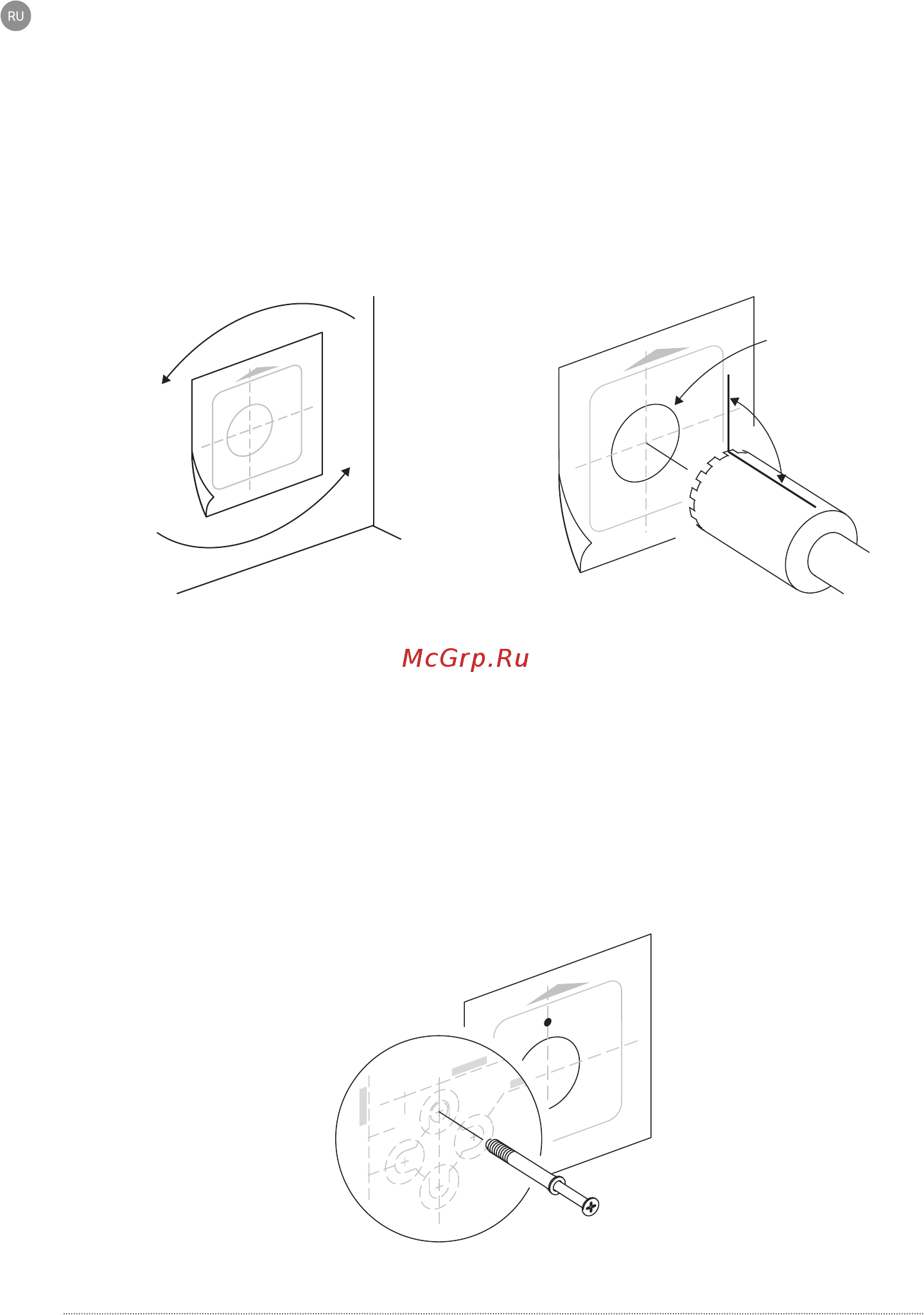

Рисунок 6.2.

Выбор типа размещения устройства

Рисунок 6.4. Установка дюбель-гвоздей

Рисунок 6.3.

Бурение вентиляционного канала

Для закрепления установки алмазного бурения могут понадобиться дополнительные крепеж-

ные отверстия, которые не будут закрыты корпусом смонтированного устройства.

∅132 mm

86±1°
