Подготовьте теплоизоляционную трубу с внутренним диаметром 110 мм

и толщиной стенки 12—13 мм (далее по тексту — труба) для канала воз-

духовода.

Установите воздухозаборную решетку Tion (далее по тексту — решетка)

на трубу. Закрепите решетку на трубе с помощью самонарезающих вин-

тов (рис. 6.5).

Установите трубу в воздушный канал, сориентировав решетку в сторону

улицы (рис. 6.6). Ламели решетки должны быть направлены вниз. Высту-

пающий внутрь помещения конец трубы отрежьте в один уровень со сте-

ной. Нанесите нейтральный силиконовый герметик непрерывным конту-

ром между трубой и вентиляционным каналом со стороны комнаты.

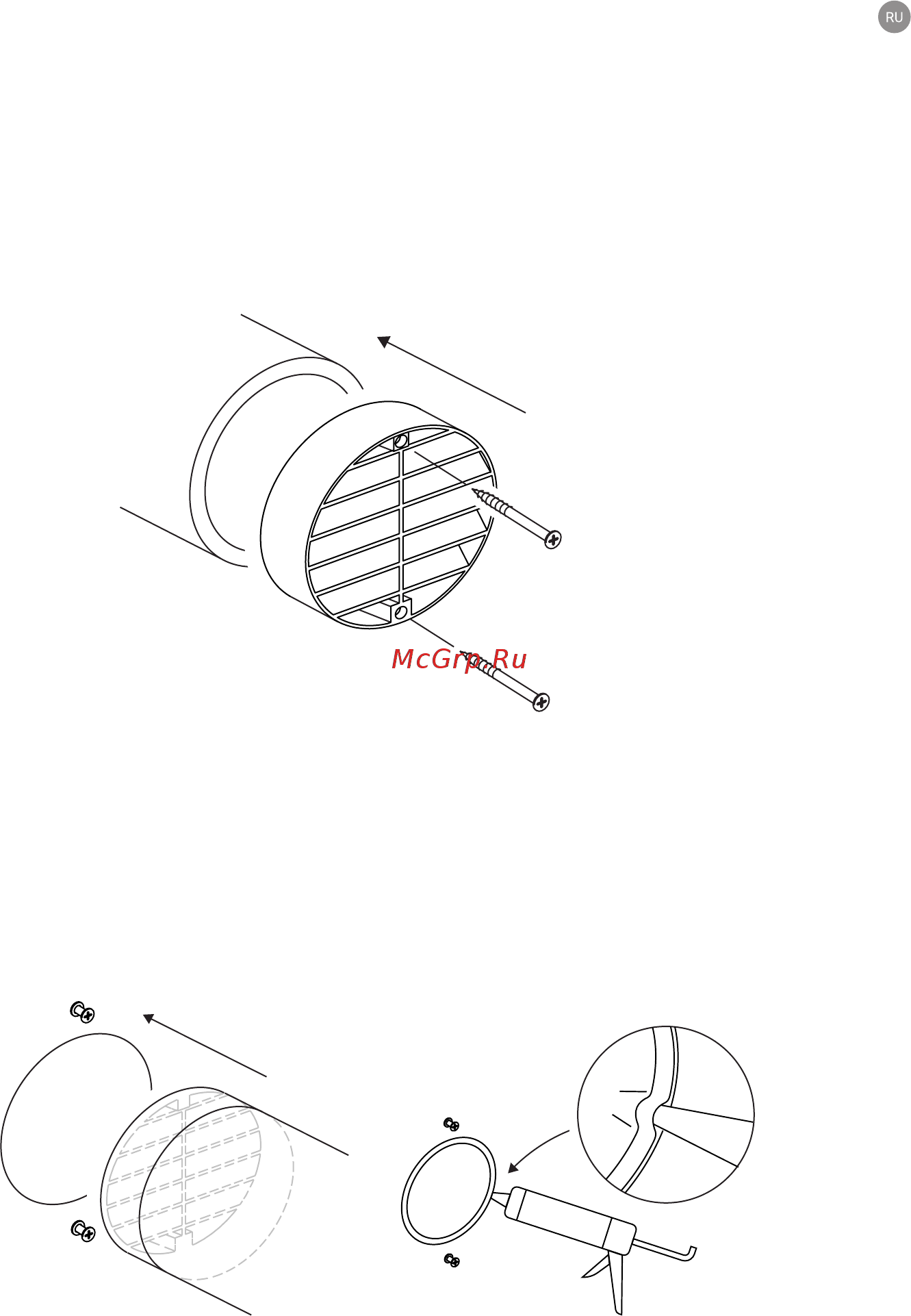

Рисунок 6.5. Размещение решетки

Рисунок 6.6. Установка теплоизоляционной трубы
