Компактное устройство приточной вентиляции Tion Бризер Lite

Приклейте уплотнительный элемент на стену. Вставьте фильтр в трубу (рис.

6.7). Край фильтра должен быть углублен в воздушном канале на 20 мм.

Убедитесь, что длина, на которую шляпки дюбель-гвоздей выступают из сте-

ны, соответствует размерам, указанным на рисунке 6.8. Выведите кабель пи-

тания в нужную сторону по углублениям, расположенным на задней стенке

устройства. Повесьте устройство на дюбель-гвозди, используя монтажные

проушины в задней стенке устройства.

Подключите вилку кабеля питания устройства к сети электропитания (п. 6.3).

10.

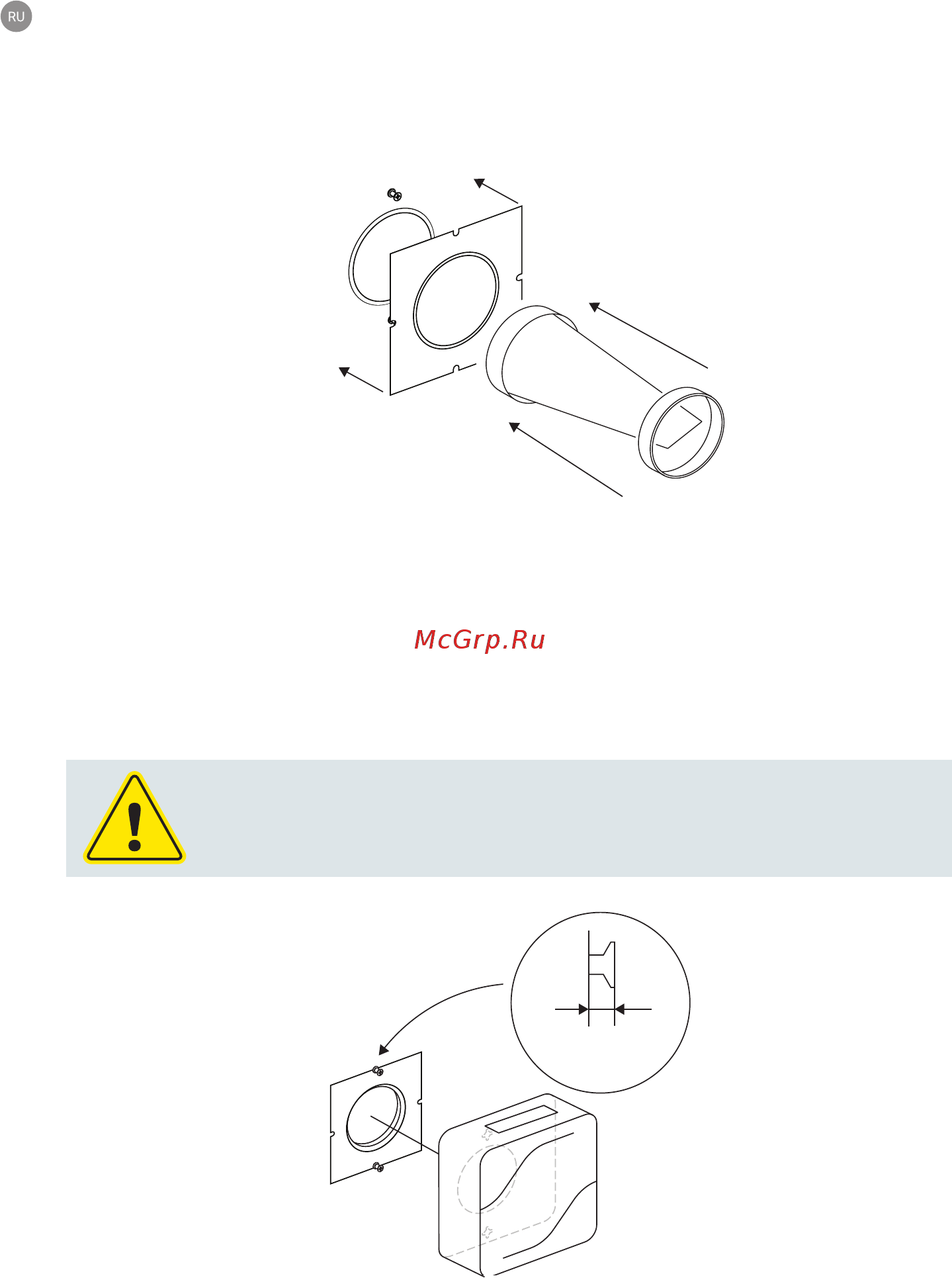

Рисунок 6.7. Установка фильтра и уплотнительного элемента

Рисунок 6.8. Навешивание устройства

Внимание!

Не прилагайте чрезмерных усилий при совмещении дюбель-гвоздей с проу-

шинами. При правильных действиях усилие не требуется.

7,5±0,2 mm
