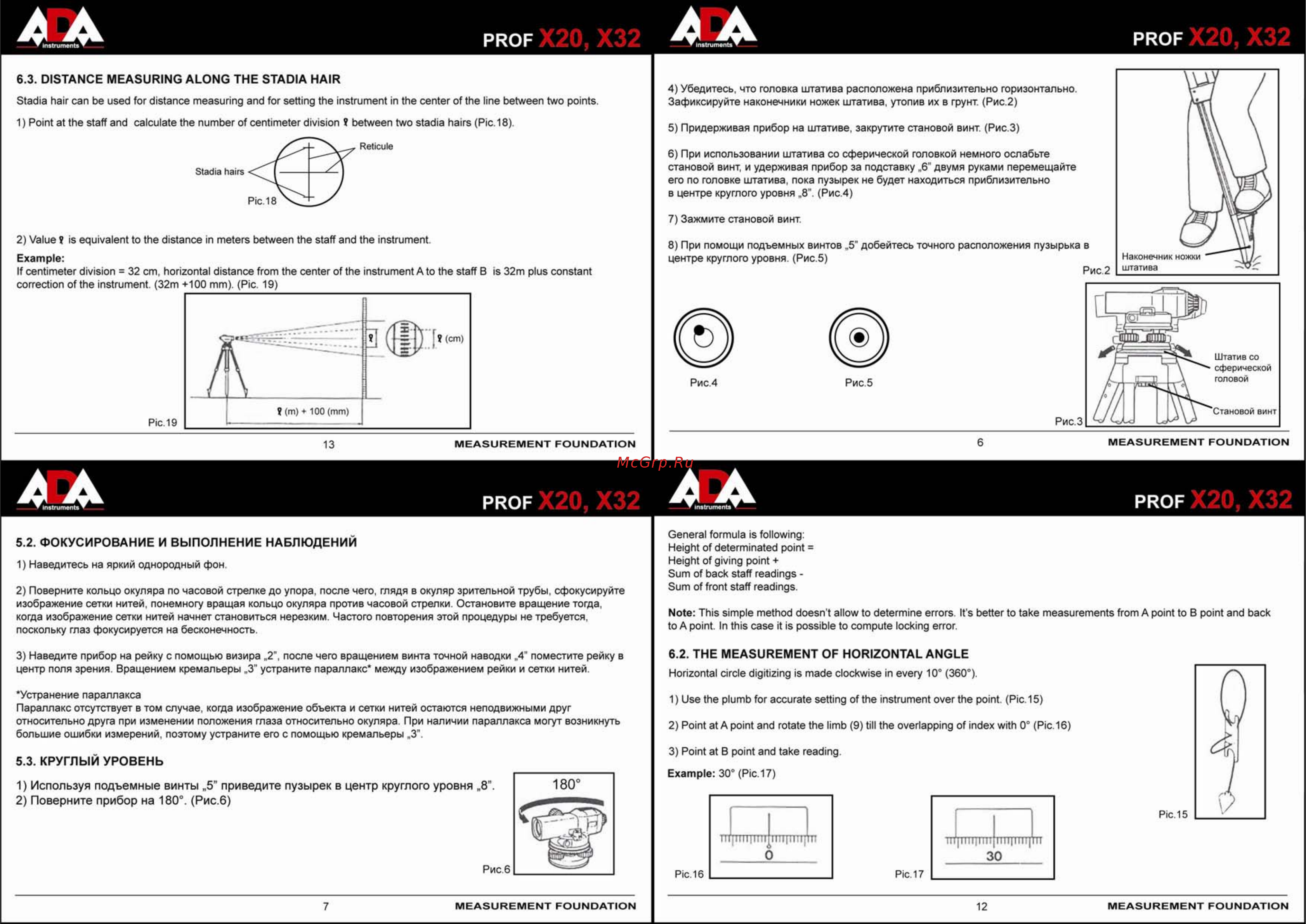

PROF PROF 6 3 DISTANCE MEASURING ALONG THE STADIA HAIR Stadia hair can be used for distance measuring and for setting the instrument in the center of the line between two points 1 Point at the staff and calculate the number of centimeter division t between two stadia hairs Pic 18 4 Убедитесь что головка штатива расположена приблизительно горизонтально Зафиксируйте наконечники ножек штатива утопив их в грунт Рис 2 5 Придерживая прибор на штативе закрутите становой винт Рис З Reticule 6 При использовании штатива со сферической головкой немного ослабьте становой винт и удерживая прибор за подставку 6 двумя руками перемещайте его по головке штатива пока пузырек не будет находиться приблизительно в центре круглого уровня 8 Рис 4 Stadia hairs 7 Зажмите становой винт 2 Value is equivalent to the distance in meters between the staff and the instrument Example If centimeter division 32 cm horizontal distance from the center of the instrument A to the staff B is 32m plus constant correction of the instrument 32m 100 mm Pic 19 8 При помощи подъемных винтов 5 добейтесь точного расположения пузырька в центре круглого уровня Рис 5 Рис 2 Рис 3 13 AA instrument MEASUREMENT FOUNDATION MEASUREMENT FOUNDATION PROF 5 2 ФОКУСИРОВАНИЕ И ВЫПОЛНЕНИЕ НАБЛЮДЕНИЙ 1 Наведитесь на яркий однородный фон 2 Поверните кольцо окуляра по часовой стрелке до упора после чего глядя в окуляр зрительной трубы сфокусируйте изображение сетки нитей понемногу вращая кольцо окуляра против часовой стрелки Остановите вращение тогда когда изображение сетки нитей начнет становиться нерезким Частого повторения этой процедуры не требуется поскольку глаз фокусируется на бесконечность AA У townmenlBX PROF General formula is following Height of determinated point Height of giving point Sum of back staff readings Sum of front staff readings Note This simple method doesn t allow to determine errors It s better to take measurements from A point to B point and back to A point In this case it is possible to compute locking error 3 Наведите прибор на рейку с помощью визира 2 после чего вращением винта точной наводки 4 поместите рейку в центр поля зрения Вращением кремальеры 3 устраните параллакс между изображением рейки и сетки нитей 6 2 THE MEASUREMENT OF HORIZONTAL ANGLE Устранение параллакса Параллакс отсутствует в том случае когда изображение объекта и сетки нитей остаются неподвижными друг относительно друга при изменении положения глаза относительно окуляра При наличии параллакса могут возникнуть большие ошибки измерений поэтому устраните его с помощью кремальеры 3 1 Use the plumb for accurate setting of the instrument over the point Pic 15 Horizontal circle digitizing is made clockwise in every 10 360 2 Point at A point and rotate the limb 9 till the overlapping of index with 0 Pic 16 3 Point at B point and take reading 5 3 КРУГЛЫЙ УРОВЕНЬ Example 30 Pic 17 1 Используя подъемные винты 5 приведите пузырек в центр круглого уровня 8 2 Поверните прибор на 180 Рис 6 Рис 6 MEASUREMENT FOUNDATION MEASUREMENT FOUNDATION
