ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Установите насос исмонтируйте
всасывающую магистраль всоответствии
синструкцией по эксплуатации насоса.
ВНИМАНИЕ! Расстояние от гидроаккумулятора до зеркала воды висточнике по
вертикали не должно быть более 30 м.
ВНИМАНИЕ! Комплект должен быть установлен всухом, хорошо проветриваемом
помещении.
Присоедините комплект автоматики
АКВАРОБОТ ТУРБИ‑М3 квыходному
отверстию насоса инапорной магистрали.

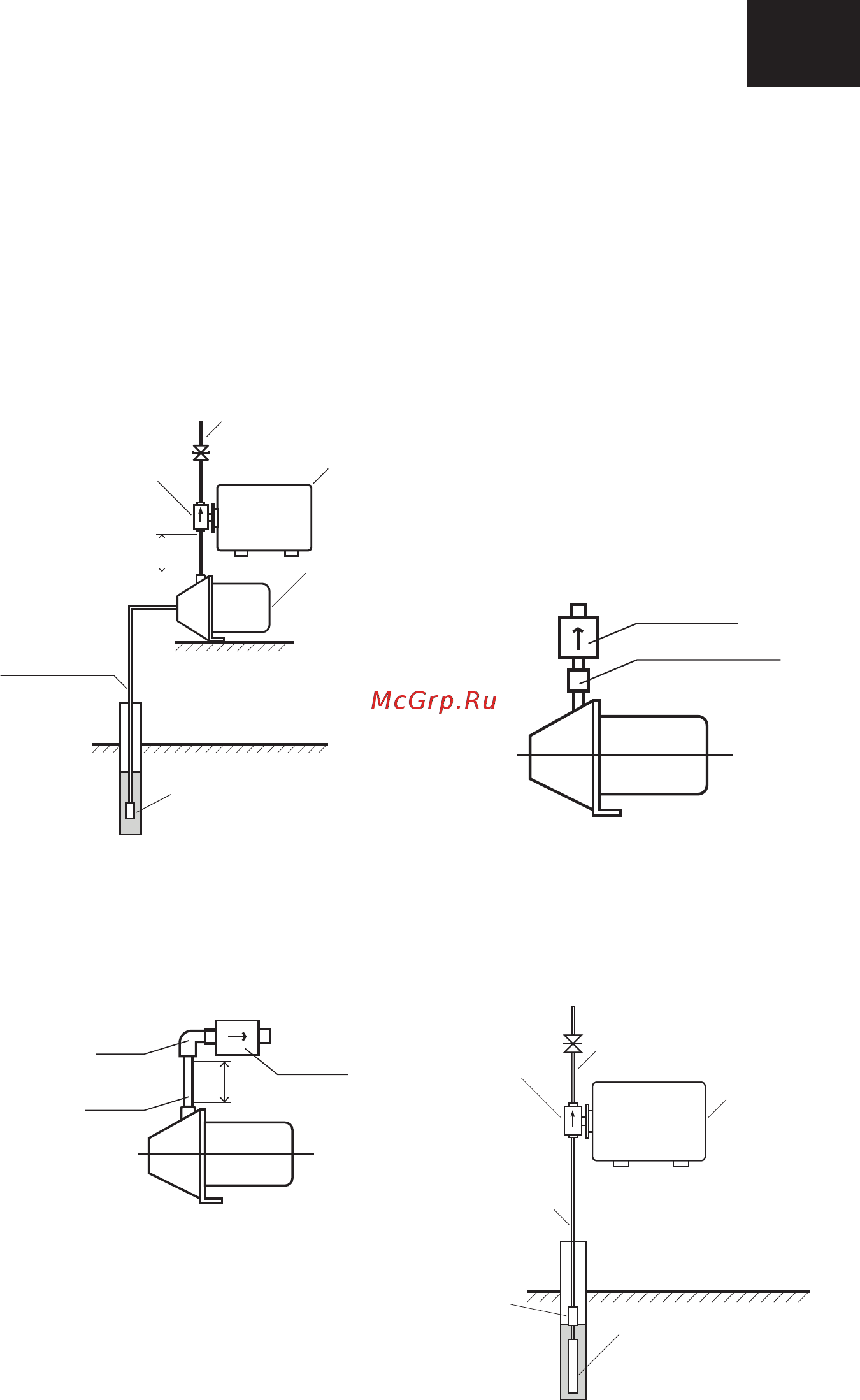

Схема установки комплекта при
использовании его споверхностными
насосами приведена на рисунке 4.
Внимание! Расстояние от выходного отверстия насоса до блока управления по вертикали
должно быть не менее двух метров, впротивном случае на выходном отверстии
поверхностного насоса необходимо установить дополнительный обратный клапан (рис.5).
В случае, если напорная магистраль будет
смонтирована споворотом на 90º, то
длина вертикального участка от выходного
отверстия насоса до места поворота
магистрали должна быть не менее 0,5м
(рис.6).
мин. 2 м
напорная
магистраль
блок
управления
ТУРБИ-М3
гидро-
аккумулятор
поверхностный
насос
всасывающая
магистраль
обратный
клапан
ТУРБИ-М3
обратный клапан
мин.
0,5 м
уголок
патрубок
ТУРБИ-М3
блок
управления
ТУРБИ-М3
напорная
магистраль
гидро-
аккумулятор
погружной
насос
обратный
клапан
всасывающая
магистраль
рис. 6
рис. 7
рис. 4 рис. 5
