8
Руководство по монтажу и эксплуатации комплект АКВАРОБОТ ТУРБИ
–
М3
Схема установки комплекта при
использовании его спогружными насосами
приведена на рисунке 7.
Все соединения должны быть
выполнены герметично. При монтаже
не прилагайте чрезмерных усилий во
избежание срыва резьбы на пластиковых
присоединительных патрубках. Для
уплотнения соединений используйте
тефлоновую ленту.
ВНИМАНИЕ! Направление стрелки на корпусе устройства должно соответствовать
направлению потока жидкости.
ВНИМАНИЕ! При использовании комплекта всистемах повышения давления,
необходимо учитывать, что устройство рассчитано на максимальное суммарное
давление всистеме– 6 бар.

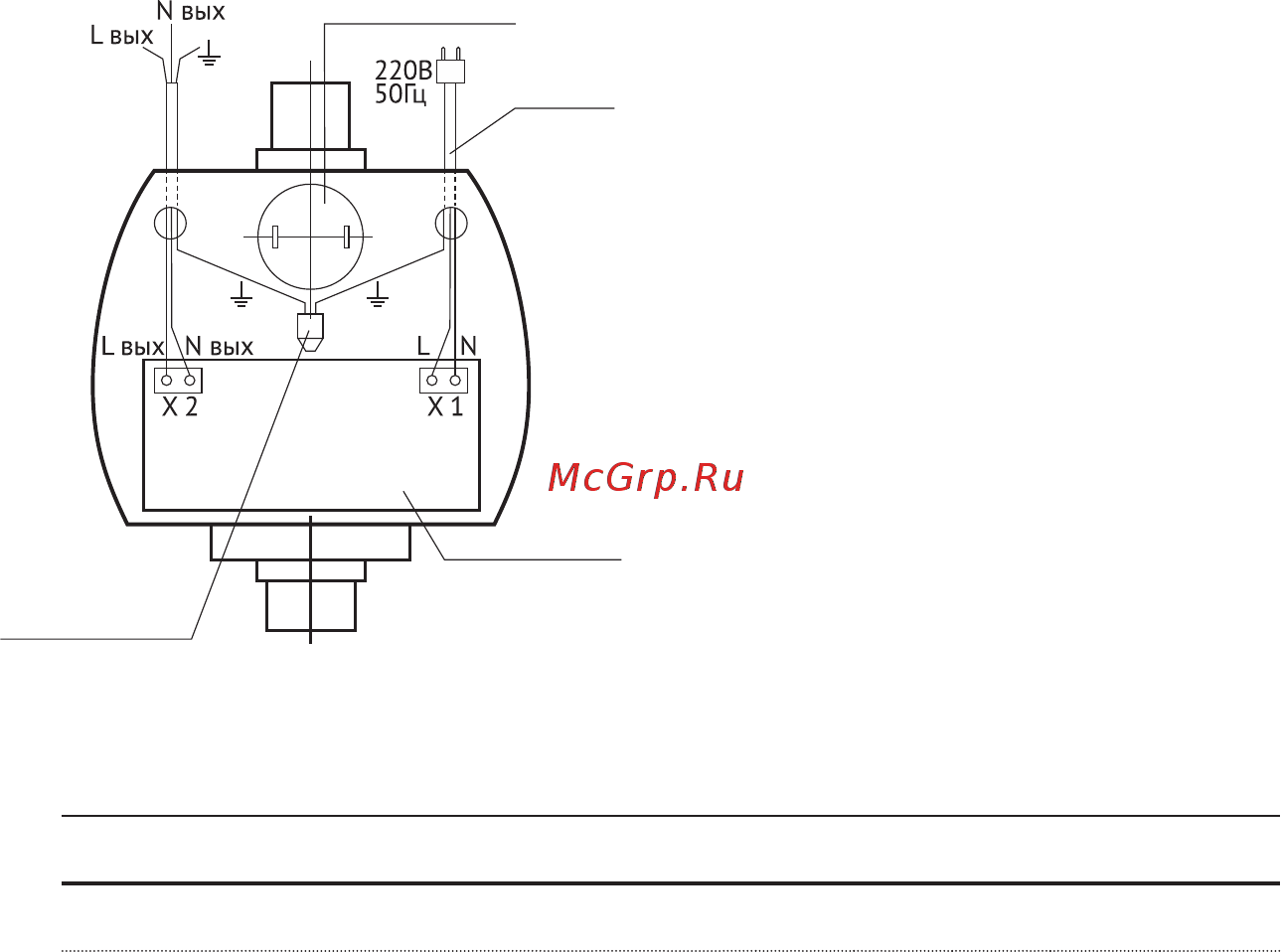

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Открутите винты иснимите верхнюю
крышку блока управления. Извлеките
соединительный изолирующий зажим
СИЗ‑2. Выполните электроподключение
всоответствии со схемой, приведенной
на рисунке 8.
Используйте трехжильный влагостойкий
кабель вдвойной изоляции.
Максимальное сечение силового
кабеля для разъемов Х1, Х2
изажима СИЗ‑2–2,5мм².
Максимальная длина линии для кабеля
сечением 1,5мм²– 36м.
При необходимости удлинения питающего
электрокабеля свыше 36м, его
сечение идлину необходимо выбирать
всоответствии снижеприведенной
таблицей.
Сечение провода трехжильного кабеля, мм² 1,5 2,5 4,0 6,0 10,0
Максимальная длина линии, м 36 60 95 145 240
печатная плата
кабель
с вилкой
датчик давления
соединительный
изолирующий
зажим СИЗ-2
синего цвета
рис.8
