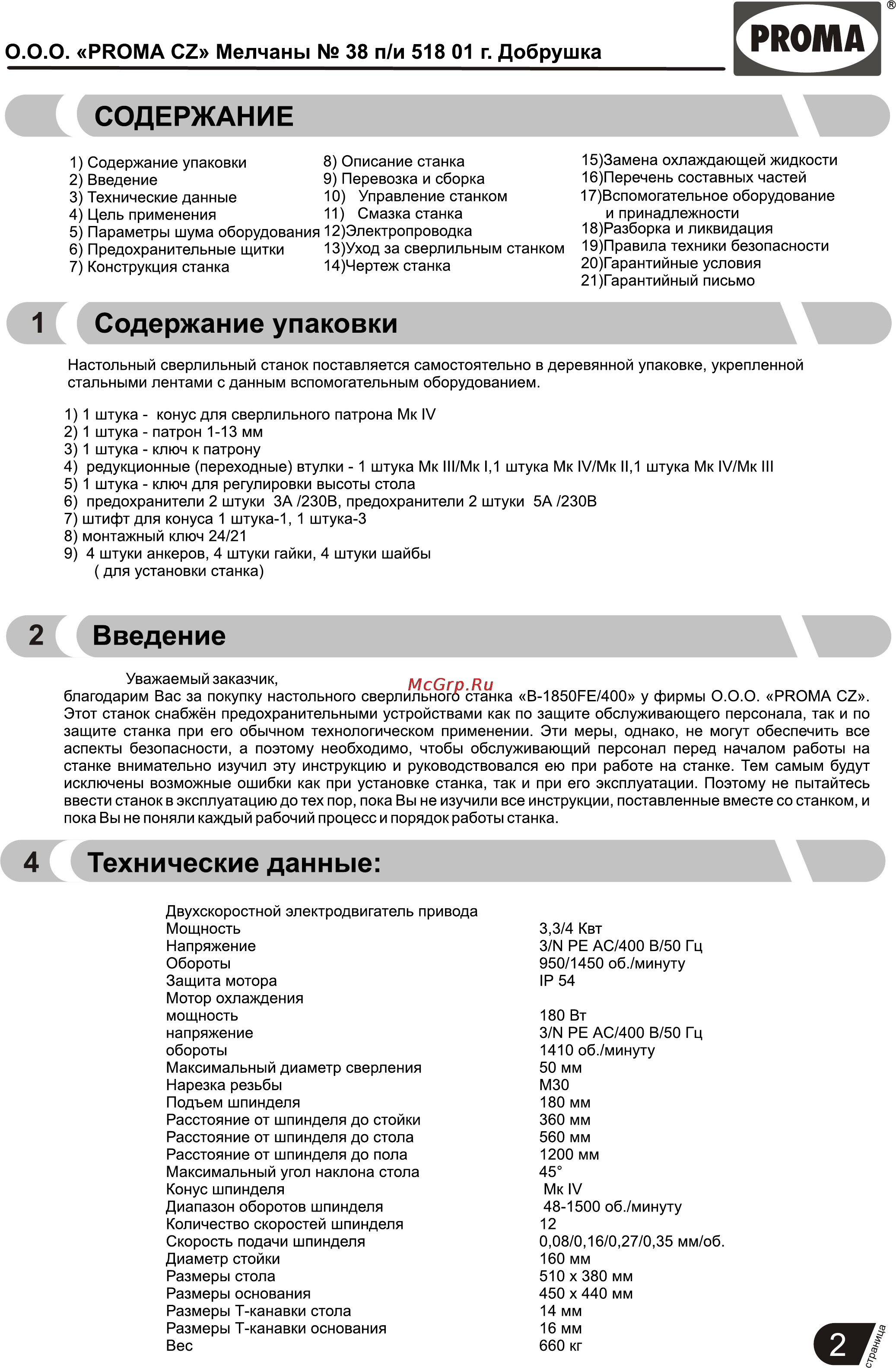

PROMA 0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка СОДЕРЖАНИЕ 8 Описание станка 1 Содержание упаковки 9 Перевозка и сборка 2 Введение 10 Управление станком 3 Технические данные 11 Смазка станка 4 Цель применения 5 Параметры шума оборудования 12 Электропроводка 6 Предохранительные щитки 13 Уход за сверлильным станком 7 Конструкция станка 14 Чертеж станка 15 3амена охлаждающей жидкости 16 Перечень составных частей 17 Вспомогательное оборудование и принадлежности 18 Разборка и ликвидация 19 Правила техники безопасности 20 Гарантийные условия 21 Гарантийный письмо 1 Содержание упаковки Настольный сверлильный станок поставляется самостоятельно в деревянной упаковке укрепленной стальными лентами сданным вспомогательным оборудованием 1 1 штука конус для сверлильного патрона Мк IV 2 1 штука патрон 1 13 мм 3 1 штука ключ к патрону 4 редукционные переходные втулки 1 штука Мк II 1 Мк 1 1 штука Мк IV MK 11 1 штука Мк IV Мк III 5 1 штука ключ для регулировки высоты стола 6 предохранители 2 штуки ЗА 230В предохранители 2 штуки 5А 230В 7 штифт для конуса 1 штука 1 1 штука 3 8 монтажный ключ 24 21 9 4 штуки анкеров 4 штуки гайки 4 штуки шайбы для установки станка 2 Введение Уважаемый заказчик благодарим Вас за покупку настольного сверлильного станка В 1850ЕЕ 400 у фирмы О О О РРОМА 02 Этот станок снабжён предохранительными устройствами как по защите обслуживающего персонала так и по защите станка при его обычном технологическом применении Эти меры однако не могут обеспечить все аспекты безопасности а поэтому необходимо чтобы обслуживающий персонал перед началом работы на станке внимательно изучил эту инструкцию и руководствовался ею при работе на станке Тем самым будут исключены возможные ошибки как при установке станка так и при его эксплуатации Поэтому не пытайтесь ввести станок в эксплуатацию до тех пор пока Вы не изучили все инструкции поставленные вместе со станком и пока Вы не поняли каждый рабочий процесс и порядок работы станка 4 Технические данные Двухскоростной электродвигатель привода Мощность Напряжение Обороты Защита мотора Мотор охлаждения мощность напряжение обороты Максимальный диаметр сверления Нарезка резьбы Подъем шпинделя Расстояние от шпинделя до стойки Расстояние от шпинделя до стола Расстояние от шпинделя до пола Максимальный угол наклона стола Конус шпинделя Диапазон оборотов шпинделя Количество скоростей шпинделя Скорость подачи шпинделя Диаметр стойки Размеры стола Размеры основания Размеры Т канавки стола Размеры Т канавки основания Вес 3 3 4 Квт 3 N РЕ АС 400 В 50 Гц 950 1450 об минуту IP 54 180 Вт 3 N РЕ АС 400 В 50 Гц 1410 об минуту 50 мм МЗО 180 мм 360 мм 560 мм 1200 мм 45 Мк IV 48 1500 об минуту 12 0 08 0 16 0 27 0 35 мм об 160 мм 510 х 380 мм 450 х 440 мм 14 мм 16 мм 660 кг
